14
Manipuler avec précautions
1. Ne pas échapper la façade.
2. Ne pas mettre de pression sur l'achage ou les boutons de commande au
moment de détacher ou de remettre la façade en place.
3. Ne pas toucher les contacts de la façade ni le caisson de l'unité principale.
Cela pourrait nuire au contact électrique.
4. Si de la saleté ou des corps étrangers adhèrent aux contacts, il est possible
d'utiliser un chion propre et sec pour les enlever.
5. Ne pas exposer la façade à des températures élevées ou à la lumière directe
du soleil.
6. Conserver la façade à l'écart de tout agent volatile (ex. benzène, solvant
ou insecticides).
7. Ne pas tenter de démonter la façade.

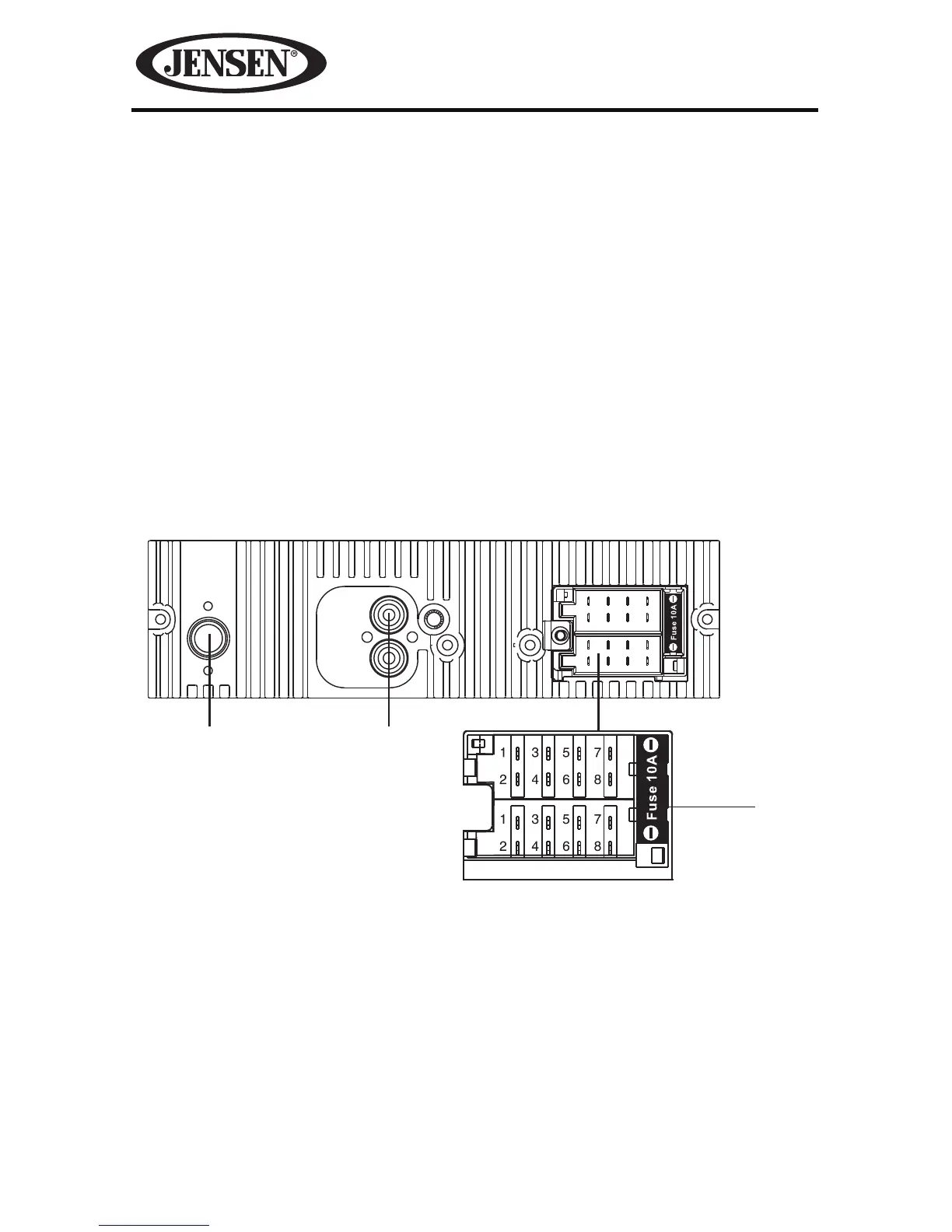

CONNEXION DES CÂBLES
SORTIE RCA
gauche=blanc
droit=rouge
Prise pour
l'antenne
Connecteur ISO
Fusible de 10 A
Connecteur A
1. Haut-parleur arrière droit (+)/Bleu
2. Haut-parleur arrière droit (-)/Bleu-Blanc
3. Haut-parleur avant droit (+)/Gris
4. Haut-parleur avant droit (-)/Gris-Blanc
5. Haut-parleur avant gauche (+)/Vert
6. Haut-parleur avant gauche (-)/Vert-Blanc
7. Haut-parleur arrière gauche (+)/Brun
8. Haut-parleur arrière gauche (-)/Brun-Blanc
Connecteur B
1. -
2. -
3. -
4. Pile 12 V (+)/Jaune
5. Alimentation de l'antenne/Bleu
6. Éclairage du panneau/Blanc
7. ACC+/Rouge
8. Mise à la terre/Noir
A
B
