SynMag 2600/3100/3600/4100/5100 5 Funktionsbeschreibung
BA-0006 • 2020-02-08 DE - 13
Anstelle der im Gerät eingebauten Drahtvorschubeinheit kann über Zwischenschlauchpakete in den Längen
5 Meter, 10 Meter oder 15 Meter ein separater Drahtvorschubkoffer angeschlossen werden.

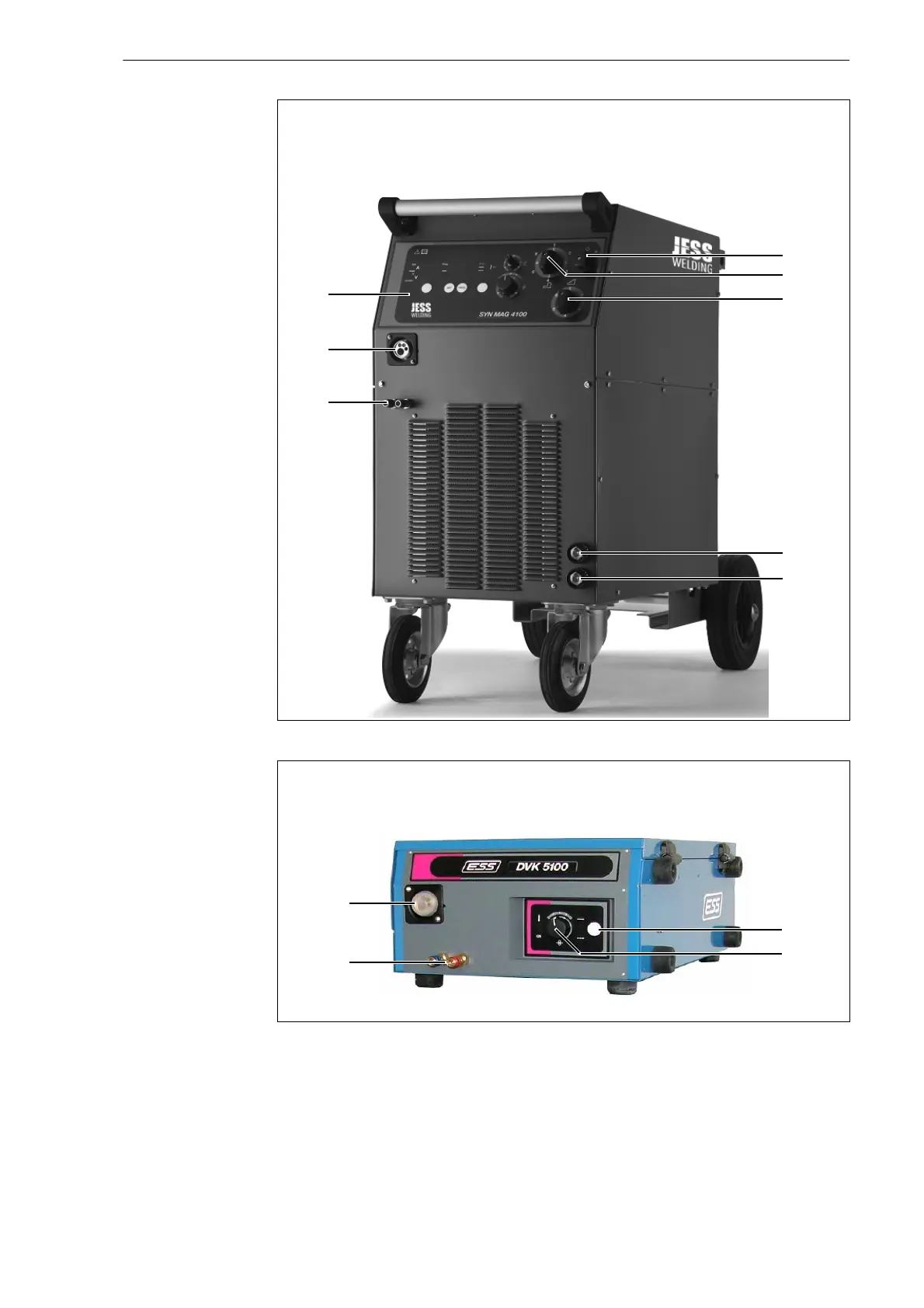

Abb. 10 Funktionsbeschreibung SynMag 3600 / 4100 /5100
A Hauptschalter
B Grobstufenschalter
C Feinstufenschalter
D Massebuchse, halbe Induktivität
E Massebuchse, volle Induktivität
F Wasserrücklauf (rot),
Wasservorlauf (blau)
G Zentralanschlussbuchse
H Bedienfeld
Abb. 11 Funktionsbeschreibung DVK 5100 (Option)
A Auswahltaste 2-Takt / 4-Takt
B Drehknopf DV-Geschwindigkeit
C Wasserrücklauf (rot),
Wasservorlauf (blau)
D Zentralanschlussbuchse
