JESS WELDING SynMag 2600 - 7 Betrieb; Bedienelemente

SynMag 2600/3100/3600/4100/5100 7 Betrieb
BA-0006 • 2020-02-08 DE - 17
7Betrieb
7.1 Bedienelemente
SynMag 2600 / 3100
SynMag 3600 / 4100 /5100
HINWEIS
• Jegliche Arbeiten am Gerät bzw. System sind ausschließlich befähigten Personen vorbehalten.

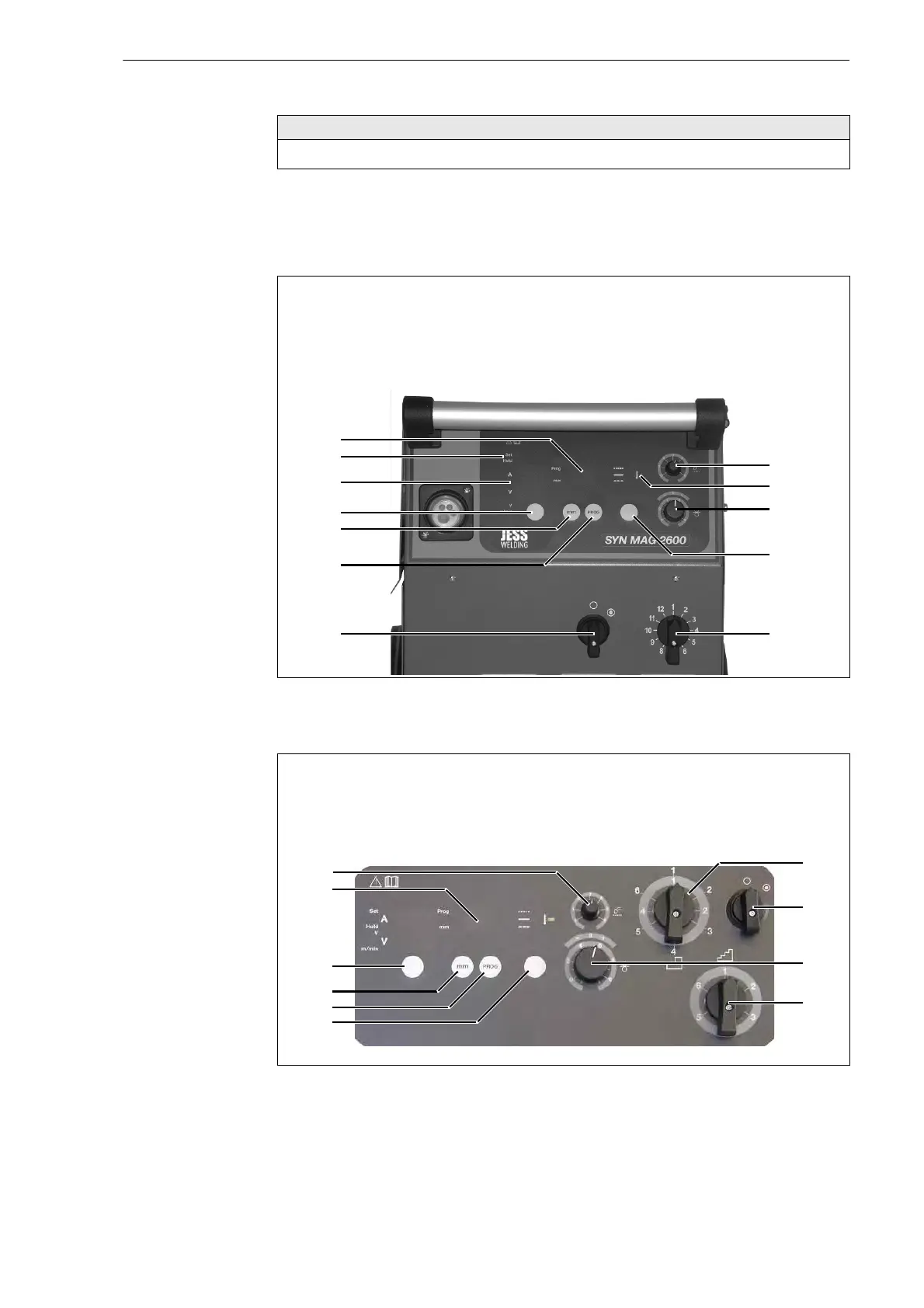

Abb. 12 Bedienfeld SynMag 2600 / 3100
A Drehknopf Punktzeit
B LED-Anzeige Übertemperatur
C Drehknopf DV-Geschwindigkeit
D Auswahl 2-/4-Takt
E Stufenschalter Schweißspannung
F Hauptschalter
G Taste Anzeige Programmnummer
H Taste Anzeige Materialstärke
I Taste Umschaltung Spannung /
DV-Geschwindigkeit (Option)
J Anzeige Schweißspannung /
DV-Geschwindigkeit (Option)
K Anzeige Schweißstrom Set /
Hold (Option)
L Anzeige Programmnummer /
Materialstärke
A
B
C
E
D
F
G
H
I
J
K
L
Abb. 13 Bedienfeld SynMag 3600 / 4100 /5100
A Grobstufenschalter
B Hauptschalter
C Drehknopf DV-Geschwindigkeit
D Feinstufenschalter
E Auswahl 2-/4-Takt/Punkten
F Taste Anzeige Programmnummer
G Taste Anzeige SET-Werte
H Taste Umschaltung Spannung /
DV-Geschwindigkeit
I Anzeige Programmnummer /
Materialstärke
J Drehknopf Punktzeit
A
B
C
D
E
F
G
H
I
J
