WARTUNG
110 – German
Allgemeines
Der Bediener darf nur die Wartungs- und Servicearbeiten
ausführen, die in dieser Bedienungsanleitung
beschrieben sind.

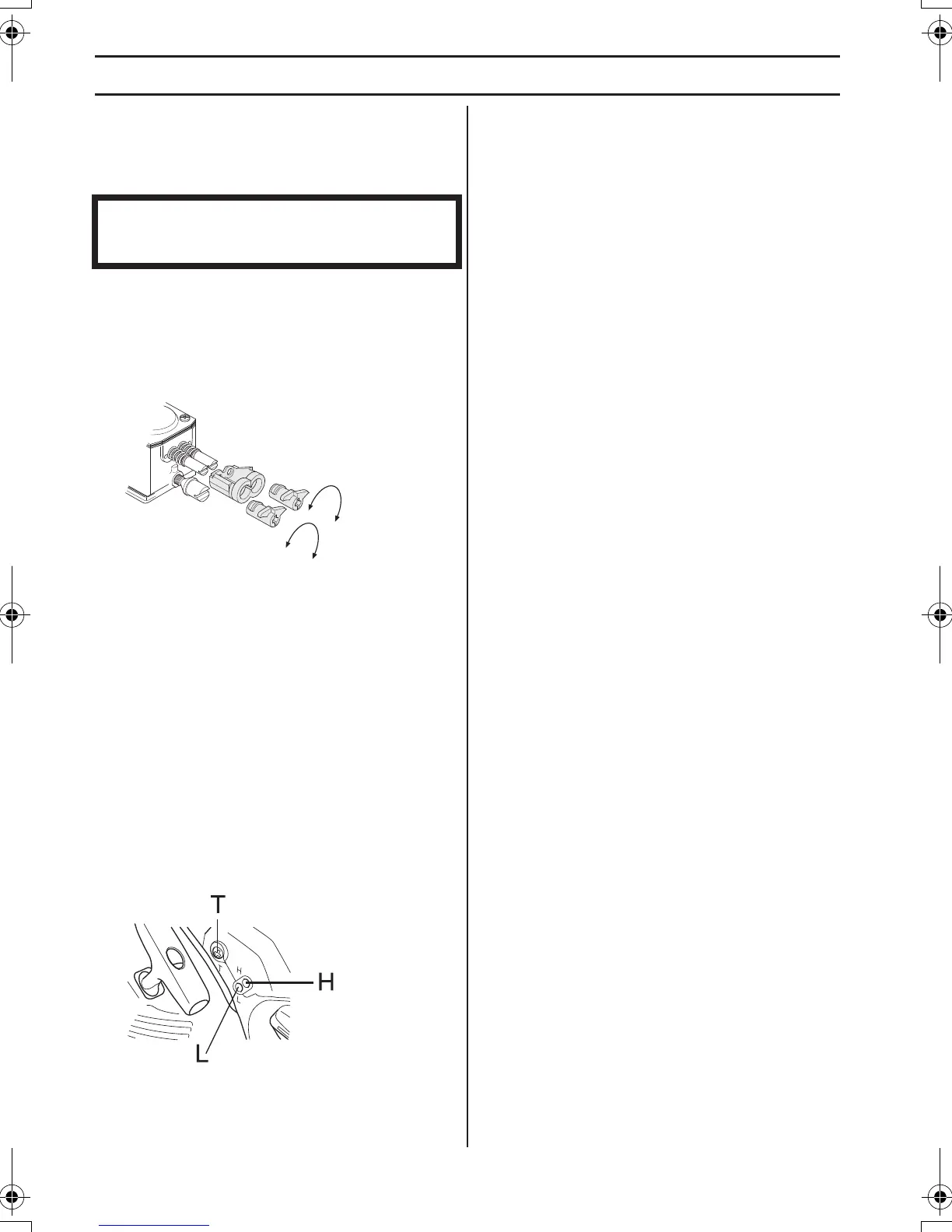

Vergasereinstellung
Aufgrund der herrschenden Umwelt- und
Emissionsgesetzgebung ist Ihre Motorsäge mit einem
Ausschlagbegrenzer an den Einstellschrauben des
Vergasers versehen. Diese reduzieren die
Einstellmöglichkeit auf maximal eine halbe Umdrehung.
Ihr Jonsered-Produkt wurde gemäß Spezifikationen
konstruiert und hergestellt, die die schädlichen Abgase
reduzieren.
Funktion
• Die Motordrehzahl wird mit Hilfe des Gashebels über
den Vergaser geregelt. Im Vergaser werden Luft und
Kraftstoff gemischt. Dieses Kraftstoff-Luft-Gemisch ist
regulierbar. Nur bei korrekter Einstellung erbringt das
Gerät die volle Leistung.
• Die Einstellung bedeutet die Anpassung des Motors
an die aktuellen Verhältnisse, wie z.B. Klima, Höhe
ü.M., verwendete Kraftstoff- und Zweitaktölsorte.
• Der Vergaser hat drei Einstellmöglichkeiten:
- L = Düse für niedrige Drehzahl
- H = Düse für hohe Drehzahl
- T = Stellschraube für Leerlaufdrehzahl
• Mit den Düsen L und H wird die Kraftstoffmenge im
Verhältnis zum Luftstrom justiert. Durch Drehen im
Uhrzeigersinn ergibt sich ein mageres Kraftstoff-Luft-
Gemisch (weniger Kraftstoff), durch Drehen gegen
den Uhrzeigersinn wird ein fettes Gemisch eingestellt
(mehr Kraftstoff). Bei einem mageren
Kraftstoffgemisch ist die Drehzahl höher als bei einem
fetten Gemisch.
• Mit der Schraube T wird die Position des Gashebels
im Leerlauf geregelt. Durch Drehen der Schraube im
Uhrzeigersinn wird eine höhere Leerlaufdrehzahl
eingestellt, durch Drehen gegen den Uhrzeigersinn
eine niedrigere.
Grundeinstellung und Einfahren
Die Grundeinstellung des Vergasers wird beim Probelauf
im Werk vorgenommen. Während der ersten 10 Stunden
ist ein Fahren bei zu hoher Drehzahl zu vermeiden.
ACHTUNG! Wenn sich die Kette im Leerlauf dreht, ist
die Schraube T gegen den Uhrzeigersinn zu
schrauben, bis die Kette sich nicht mehr bewegt.
Empf. Leerlaufdrehzahl: 2900 U/min
Feineinstellung
Wenn das Gerät eingefahren ist, eine Feineinstellung des
Vergasers vornehmen. Die Feineinstellung sollte von
einem Fachmann ausgeführt werden. Zuerst die Düse L,
dann die die Leerlaufschraube T und zuletzt die Düse H
justieren.
Wechsel des Kraftstofftyps
Eine erneute Feineinstellung kann notwendig sein, wenn
sich die Motorsäge nach einem Wechsel des
Kraftstofftyps in Hinblick auf Startfreudigkeit,
Beschleunigung, Höchstdrehzahl etc. anders verhält.
Voraussetzungen
• Bei sämtlichen Einstellungen sollte der Luftfilter
sauber und der Zylinderdeckel montiert sein. Wenn
der Vergaser bei schmutzigem Luftfilter eingestellt
wird, ist das Gemisch nach der nächsten
Filterreinigung zu mager. Dadurch können schwere
Motorschäden entstehen.
• Die beiden Düsen L und H nicht über den Anschlag
hinweg drehen, da dies Schäden verursachen kann.
• Das Gerät gemäß der Anleitung starten und etwa 10
Min. lang warmlaufen lassen.
• Das Gerät auf ebenen Untergrund stellen; die
Schiene sollte dabei vom Anwender weg zeigen,
Schiene und Kette dürfen weder den Untergrund noch
andere Gegenstände berühren.
L-Düse
Die L-Düse im Uhrzeigersinn bis zum Anschlag
schrauben. Wenn der Motor schlecht beschleunigt oder
im Leerlauf unregelmäßig läuft, die L-Düse gegen den
Uhrzeigersinn schrauben, bis eine gute Beschleunigung
und ein gleichmäßiger Leerlauf erreicht sind.
Feineinstellung des Leerlaufs
Den Leerlauf mit der Schraube T einstellen. Falls eine
Einstellung notwendig ist, bei laufendem Motor die
Schraube T im Uhrzeigersinn drehen, bis die Kette
WICHTIG! Alle Wartungsmaßnahmen, die in dieser
Anweisung nicht erwähnt sind, müssen von einem
Service-Fachhändler ausgeführt werden.
1/2
1/2
H
L
