MONTAGE
German – 95

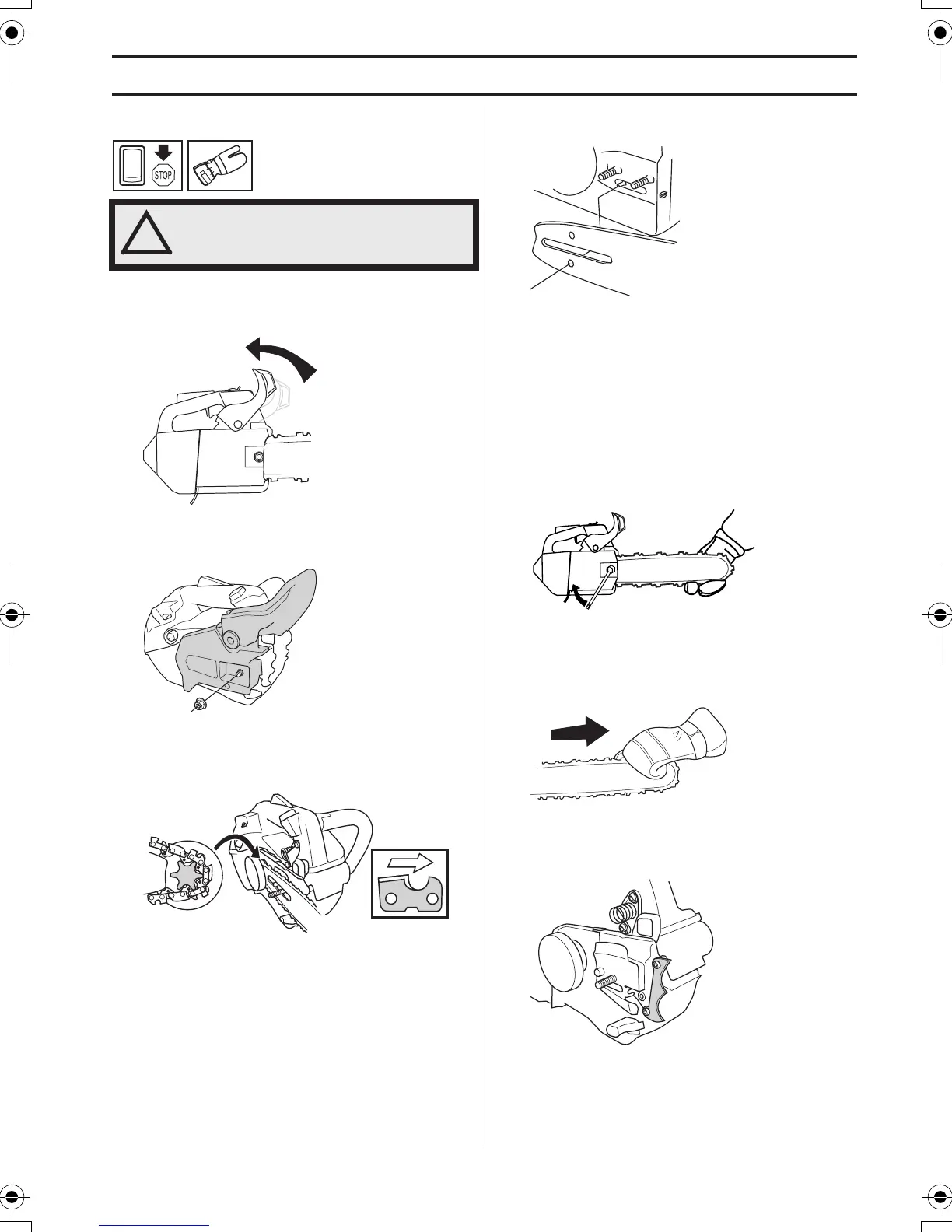

Montage von Schiene und Kette
Kontrollieren, dass die Kettenbremse nicht in ausgelöster
Position ist, indem der Handschutz der Kettenbremse
gegen den vorderen Griff geführt wird.
Die Schienenmutter herausschrauben und den
Kupplungsdeckel (Kettenbremse) abnehmen. Den
Transportschutz entfernen.
Die Schiene über die Schienenbolzen montieren. Die
Schiene in der hintersten Position aufsetzen. Die Kette
um das Kettenantriebsrad und in die Schienennut legen.
Auf der Oberseite der Schiene beginnen.
Darauf achten, dass die Schneiden der Sägezähne auf
der Schienenoberseite nach vorn gerichtet sind.
Kupplungsdeckel montieren und den Kettenspannzapfen
in das Loch in der Schiene einpassen. Kontrollieren, ob
die Treibglieder der Kette auf das Kettenantriebsrad
passen und die Kette richtig in der Schienennut liegt. Die
Schienenmuttern von Hand festschrauben.
Die Kette durch Drehen der Kettenspannschraube im
Uhrzeigersinn (einen Kombischlüssel verwenden)
spannen. Die Kette soll gespannt werden, bis sie auf der
Schienenunterseite nicht mehr durchhängt. Siehe die
Anweisungen unter der Überschrift Spannen der
Sägekette.
Die Kette ist richtig gespannt, wenn sie an der
Schienenunterseite nicht durchhängt und noch leicht von
Hand durchgezogen werden kann. Die Schienenspitze
anheben und dabei gleichzeitig die Schienenmuttern mit
dem Kombischlüssel festschrauben.
An einer neuen Kette muss die Kettenspannung oft
kontrolliert werden, bis die Kette eingefahren ist. Die
Kettenspannung regelmäßig prüfen. Mit einer richtig
gespannten Kette wird eine gute Schnittleistung und eine
lange Lebensdauer erzielt.
Montage der Rindenstütze
Zur Montage einer Rindenstütze wenden Sie sich bitte an
Ihre Servicewerkstatt.
!
WARNUNG! Bei Arbeiten mit der Kette
sind stets Schutzhandschuhe zu tragen.
