MANUTENZIONE
Italian – 151

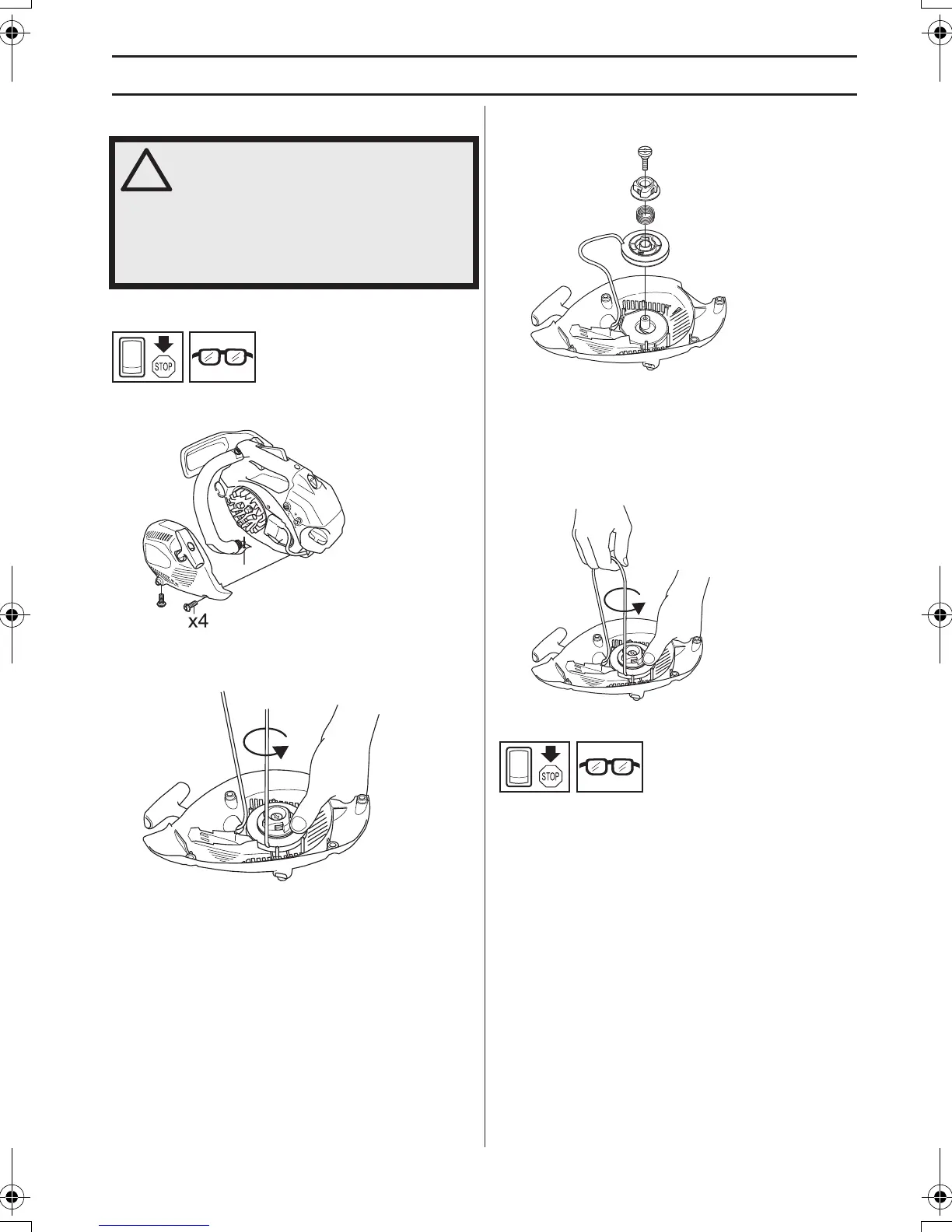

Dispositivo di avviamento
Sostituzione della cordicella
• Smontare il dispositivo di avviamento togliendo le viti
che lo fermano al blocco motore e sollevarlo.
• Estrarre circa 30 cm di corda e sollevarla nella traccia
sul bordo del disco portacorda. Scaricare la molla
facendo girare lentamente all’indietro il disco.
• Togliere la vite centrale del disco e sollevarlo. Infilare
la nuova cordicella e fermarla al disco. Dare circa 3
giri di corda intorno al disco portacorda. Rimontare il
disco contro la molla in modo che questa sia
agganciata al disco stesso. Montare la vite al centro
del disco. Passare la cordicella attraverso il foro sulla
sede dell’avviamento e nella maniglia. Fare un nodo
all’estremità della corda.
Messa in tensione della molla
• Sollevare la cordicella dal foro sul disco e girare quindi
il disco di circa 2 giri in senso orario.
Osservare! Controllare che il disco portacorda possa
essere fatto girare ancora 1/2 giro con la cordicella
completamente estratta.
Sostituzione della molla di ritorno
• Sollevare il disco portacorda. Vedere istruzioni alla
voce Sostituzione di cordicella rotta o usurata. Notare
che la molla di ritorno è in tensione nella sede del
dispositivo di avviamento.
• Smontare la cassetta con la molla di ritorno dal
dispositivo di avviamento.
• Lubrificare la molla di ritorno con olio fine. Montare la
cassetta con la molla di ritorno nel dispositivo di
!
AVVERTENZA! La molla di ritorno è in
tensione nella sede del dispositivo di
avviamento e può, procedendo in modo
incauto, causare danni alla persona.
Sostituire la molla di avviamento o la
cordicella con la massima cautela.
Indossare occhiali e guanti protettivi.
