WARTUNG
114 – German

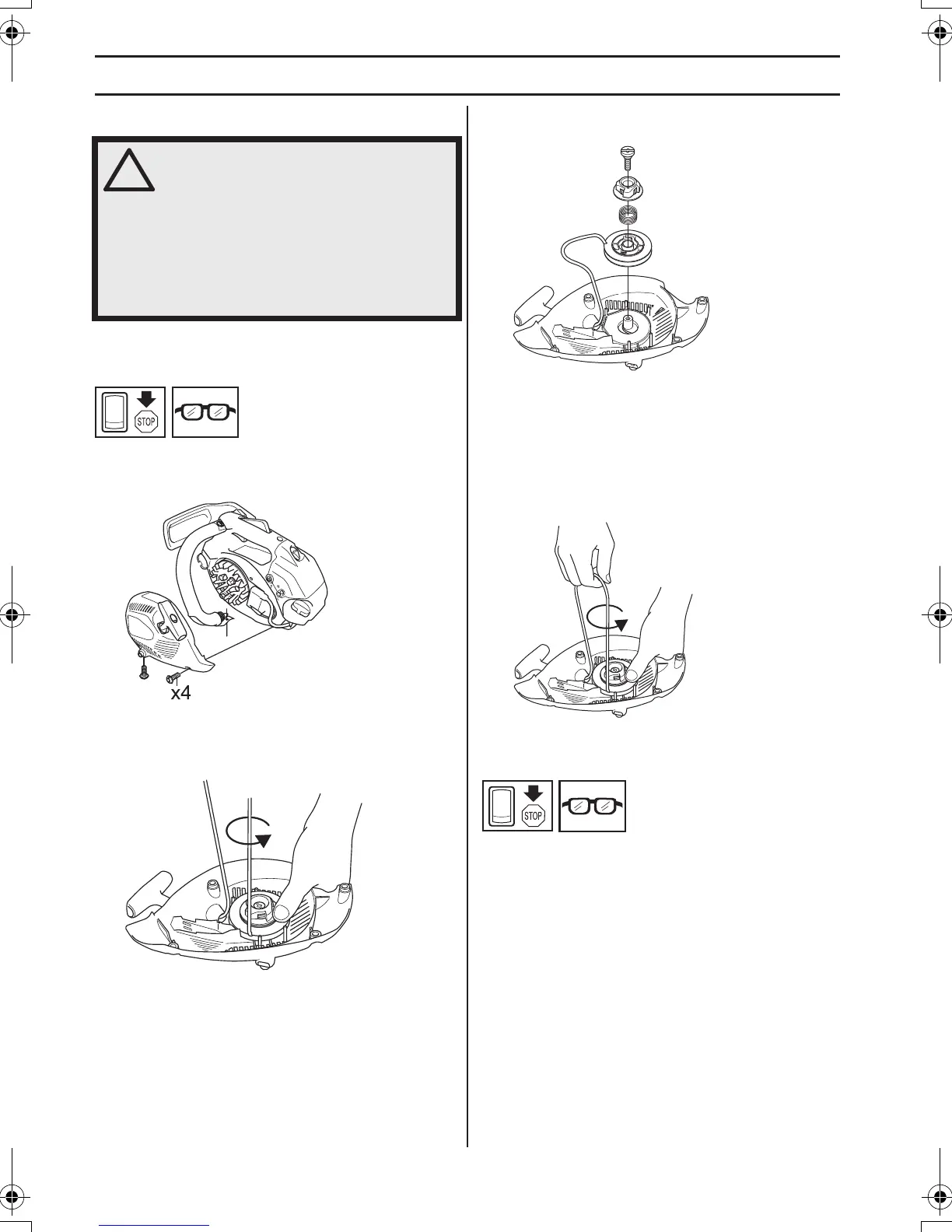

Startvorrichtung
Austausch eines gerissenen oder
verschlissenen Startseiles
• Die Befestigungsschrauben, durch die die
Startvorrichtung am Kurbelgehäuse befestigt ist,
lösen, und die Startvorrichtung abnehmen.
• Das Seil etwa 30 cm herausziehen und in die
Aussparung in der Außenkante der Seilrolle ziehen.
Die Rückzugfeder durch langsames
Rückwärtsdrehen der Rolle nullstellen.
• Die Schraube in der Mitte der Seilrolle lösen und die
Rolle entfernen. Ein neues Startseil einziehen und in
der Rolle befestigen. Etwa 3 Wicklungen um die
Seilrolle legen. Die Seilrolle so gegen die
Rückzugfeder montieren, dass das Ende der
Rückzugfeder in der Seilrolle eingehakt ist. Die
Schraube in der Mitte der Seilrolle montieren. Das
Startseil durch die Löcher in Startergehäuse und
Startgriff ziehen. Dann das Seil mit einem festen
Knoten sichern.
Spannen der Rückzugfeder
• Startseil aus der Aussparung in der Seilrolle
herausnehmen und die Seilrolle etwa 2 Umdrehungen
(im Uhrzeigersinn) drehen.
Hinweis! Kontrollieren, ob sich die Seilrolle noch
mindestens 1/2 Umdrehung drehen lässt, wenn das
Startseil ganz herausgezogen ist.
Austausch einer gebrochenen
Rückzugfeder
• Seilrolle herausheben. Siehe die Anweisungen unter
der Überschrift Austausch eines gerissenen oder
verschlissenen Startseils. Beachten, dass die
Rückzugfeder fest gespannt im Gehäuse der
Startvorrichtung liegt.
• Die Kassette mit der Rückzugfeder aus der
Startvorrichtung demontieren.
• Die Rückzugfeder mit dünnflüssigem Öl schmieren.
Die Kassette mit der Rückzugfeder in die
!
WARNUNG! Die Rückzugfeder liegt
vorgespannt im Startergehäuse und
kann bei unvorsichtiger Handhabung
herausschnellen und Verletzungen
verursachen.
Beim Austausch von Startfeder oder
Startseil große Vorsicht walten lassen.
Schutzbrille und Schutzhandschuhe
tragen.
