Identificación de las partes

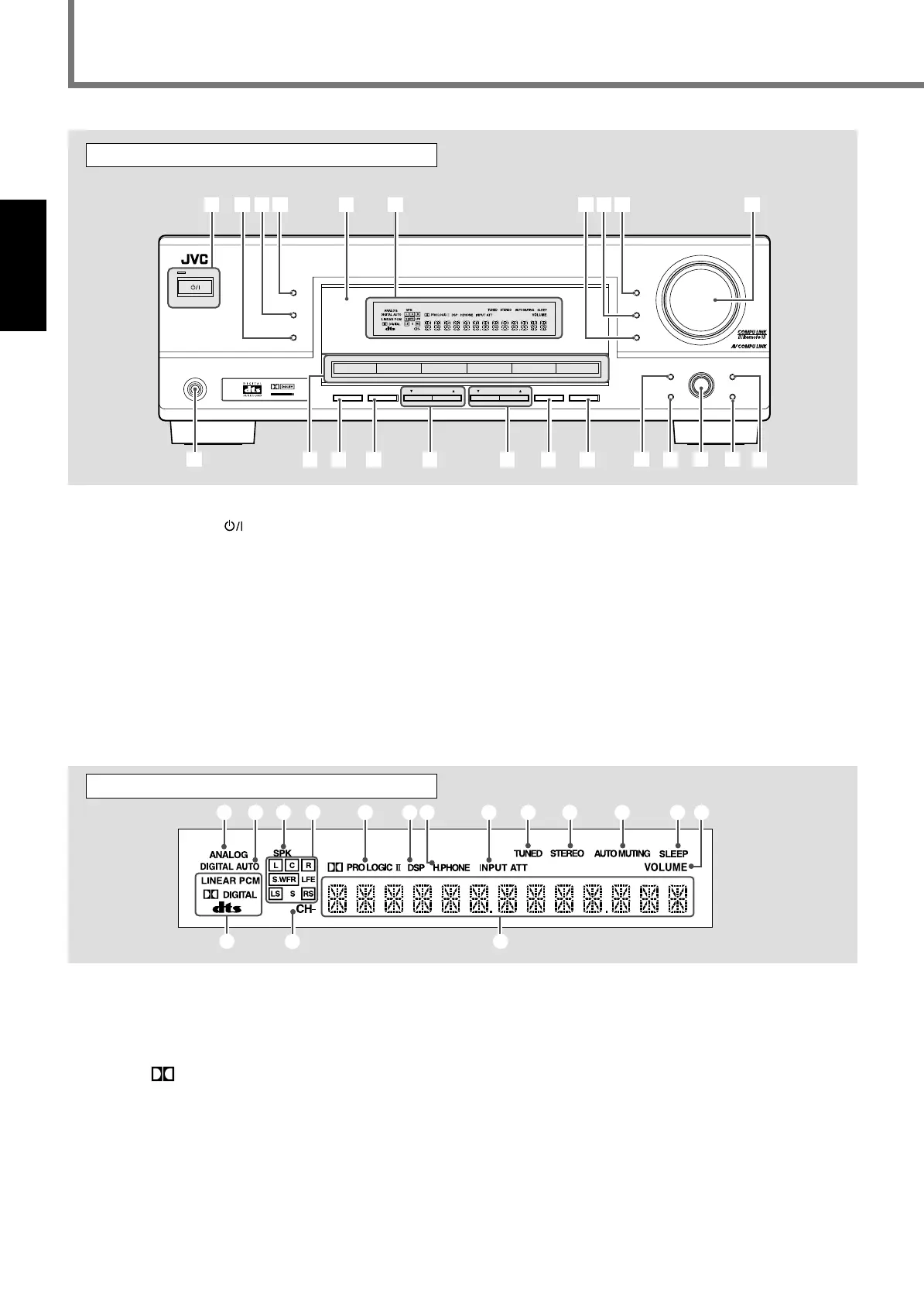

Panel frontal
w • Botones de selección de fuente (10)
DVD, VCR, TV SOUND, CD, TAPE/CDR, FM/AM
• Botón SOURCE NAME (10)
e Botón SPEAKERS ON/OFF (11)
r Botón SUBWOOFER OUT ON/OFF (16)
t Botones FM/AM TUNING 5/∞ (20)
y Botones FM/AM PRESET 5/∞ (20, 21)
u Botón FM MODE (21)
i Botón MEMORY (20, 21)
o Botón SETTING (13)
; Botón SET (13, 17)
a Dial MULTI JOG (13, 17)
s Botón EXIT (13, 17)
d Botón ADJUST (17)
Pantalla
0 Indicador STEREO (20)
- Indicador AUTO MUTING (21)
= Indicador SLEEP (12)
~ Indicador VOLUME (12)
! Indicadores de formato de la señal digital (15)
@ Indicador CH– (20)
# Pantalla principal
1234 5 67 8 =-09
!
~
@#
Para los detalles, véase páginas entre paréntesis.
1 Indicador ANALOG (15)
2 Indicador DIGITAL AUTO (15)
3 Indicador SPK (los altavoces) (11)
4 Indicadores de los altavoces y de señal (25)
5 Indicador
PRO LOGIC II (22, 24)
6 Indicador DSP (23, 25)
7 Indicador H.PHONE (11)
8 Indicador INPUT ATT (atenuador) (16)
9 Indicador TUNED (20)
Para los detalles, véase páginas entre paréntesis.
1 Botón STANDBY/ON
y lámpara STANDBY (10, 20)
2 Botón SURROUND/DSP OFF (24, 25)
3 Botón DSP (25)
4 Botón SURROUND (24)
5 Sensor remoto (9)
6 Pantalla (Para los detalles, véase “Pantalla” más abajo).
7 • Botón INPUT ANALOG (15)
• Botón INPUT ATT (atenuador) (16)
8 Botón INPUT DIGITAL (15)
9 Botón DIMMER (12)
p Control MASTER VOLUME (11)
q Jack PHONES (11)
STANDBY
STANDBY/ON
PHONES
SURROUND
DSP
SPEAKERS
ON/OFF
SUBWOOFER OUT FM MODE MEMORY
ON/OFF
FM/AM TUNING
SURROUND/DSP
OFF
DIMMER
MASTER VOLUME
INPUT DIGITAL
RX–5032V
AUDIO/VIDEO CONTROL RECEIVER
SETTING
MULTI JOG
SET
ADJUST
EXIT
INPUT ANALOG
INPUT ATT
FM/AM PRESET
DIGITAL
PRO LOGIC
1234
5
q
ew
r
ui
o;
asd
ty
DVD
VCR
CD
FM/AM
TAPE/CDR
TV SOUND
6
7
89
p
SOURCE NAME
