5
Português
AM
LOOP
FM 75
COAXIAL
AM
EXT
ANTENNA
FM 75
COAXIAL
F
M
7
5
C
O
A
X
IAL

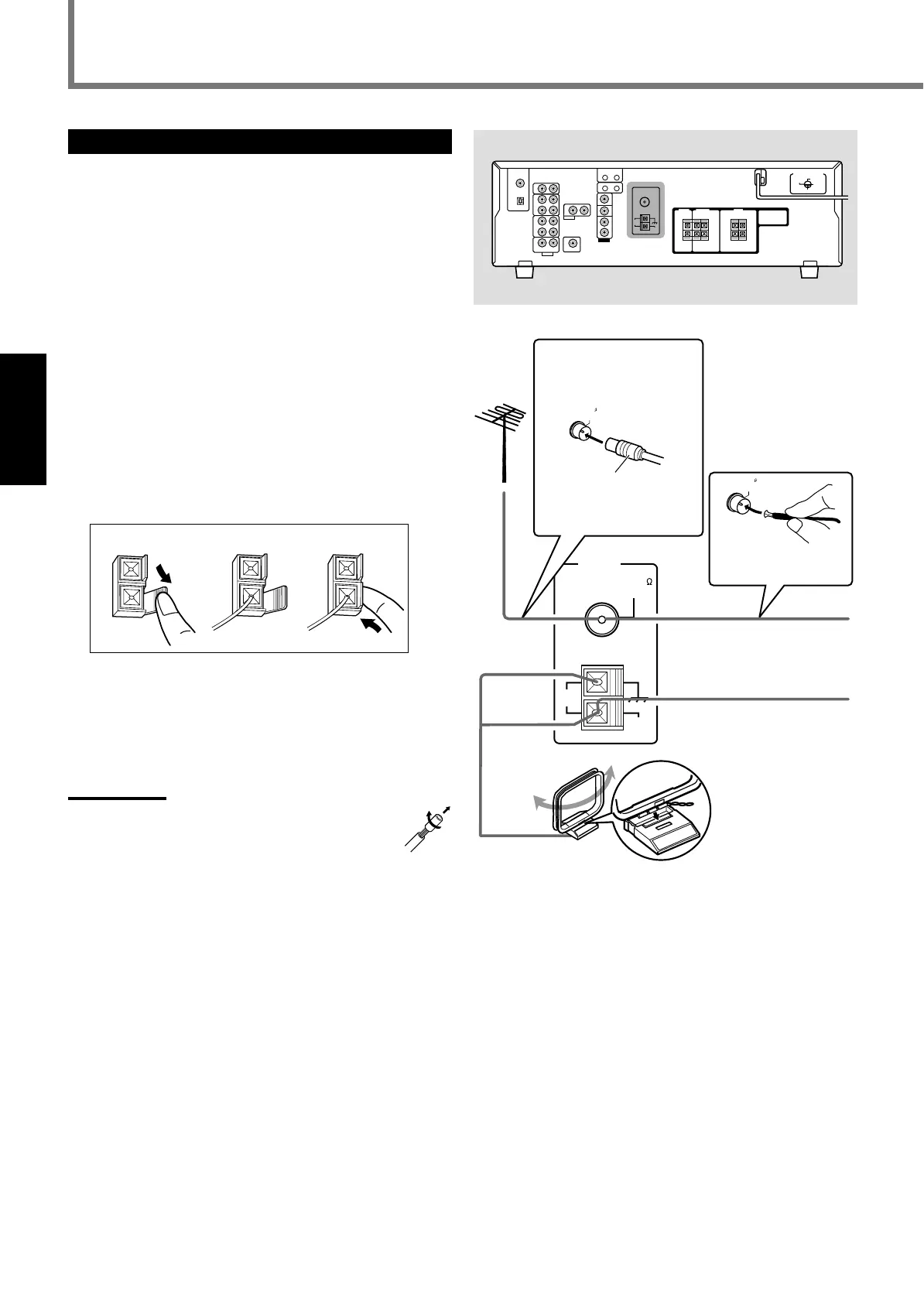

Conectando as antenas de AM e FM
Conectando a antena AM
Conecte a antena de quadro de AM fornecida nos terminais
de AM LOOP.
Gire o quadro até obter a melhor recepção.
• Se a recepção estiver ruim, conecte um fio encapado de
vinil (não fornecido) ao terminal AM EXT (mantenha a
antena de quadro AM conectada).
Conectando a antena FM
Conecte a antena de FM fornecida no terminal de FM 75 Ω
COAXIAL como medida temporaria.
Estenda horizontalmente a antena de FM fornecida.
• Se a recepção for insatisfatória, conecte uma antena de FM
externa (não fornecida). Antes de ligar um cabo coaxial de
75 Ω com um conector, desconecte a antena de FM
fornecida.
7 Como conectar o cabo de antena de AM
1
Abra o terminal.
2
Insira o cabo de antena de AM.
3
Feche o terminal.
Observações:
• Se o fio da antena do quadro AM estiver encapado com
vinil, retire-o girando, como mostra o diagrama.
• Certifique-se de que os condutores da antena não
estejam em contato com nenhum outro terminal, fio de
ligação e fio elétrico. Isso pode causar má recepção.
Primeiros passos
Painel Traseiro
Antena de quadro
AM (fornecida)
Se a recepção de AM for
inadequada, conecte um fio
único revestido de vinil (não
fornecido).
Estenda horizontalmente a
antena de FM fornecida.
123
Antena FM (fornecida)
• Se a recepção de FM
estiver ruim, conecte a
antena FM externa.
Encaixe as palhetas
do quadro nas
ranhuras da base para
montar o quadro AM.
Cabo coaxial de 75 Ω com
conector (não fornecido)
PR01-09_RX-5030_32V[US]f.p65 2/7/03, 11:155
