7
Português
CD
IN
OUT
(REC)
IN
(PLAY)
OUT
(REC)
VCR
TV SOUND
IN
AUDIO
RIGHT LEFT
IN
(PLAY)
TAPE
/CDR
R
R
L
R
L
L
Conectando os componentes de áudio/vídeo
Desligue todos os equipamentos antes de fazer as conexões.
Você pode conectar os componentes de áudio/vídeo descritos abaixo ao seu receiver. Consulte também os manuais dos
componentes.
• Componentes de Áudio: Toca-CD* e Toca-fitas (ou gravador CD*)
• Componentes de Vídeo: Videocassete (VCR), TV* e reprodutor DVD*
*
Você pode utilizar esses componentes aplicando os métodos descritos em “Conexões analógicas” (abaixo) e/ou em “Conexões digitais”
(veja página 9).
Conexões analógicas

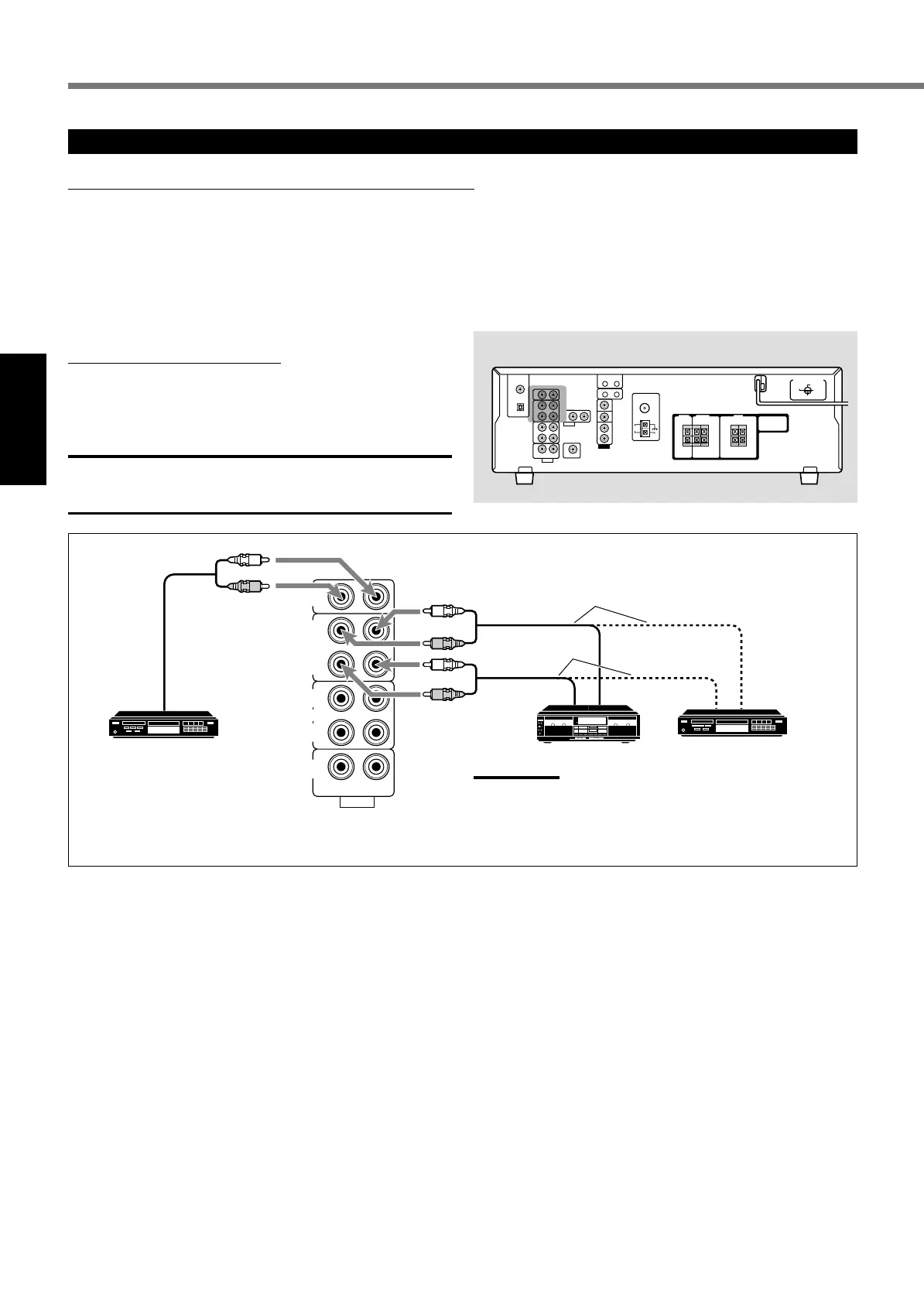

Conexões de componentes de áudio
Utilize cabos com plugues de pinos RCA (não fornecidos).
Conecte o plugue branco à tomada esquerda do áudio, o
plugue vermelho à tomada direita do áudio.
CUIDADO:
Caso algum equipamento de amplificação de som, como um
equalizador gráfico, estiver conectado entre os componentes
e o receptor, pode haver distorção na saída de som do último.
Painel Traseiro
Gravador CD
Toca-fitas
Toca-CD
Observação:
Você também pode conecter um toca-fitas ou um gravador CD ás
tomadas TAPE/CDR.
Se você connectar o gravador de CD nas tomadas de TAPE/CDR,
mude o nome da fonte para CDR para gue seja exibido “CDR” no
visor guando for selecionada a fonte. Veja página 10.
Para a entrada de
áudio
Para a saída
de áudio
Para a saída de áudio
Primeiros passos
Se os componentes de áudio tiverem um terminal COMPU LINK
Veja também página 26 para informações detalhadas sobre a conexão e o sistema de controle remoto COMPU LINK.
PR01-09_RX-5030_32V[US]f.p65 2/7/03, 11:157
