JVC RX-5032VSL Instructions For Use

6
Português
Getting Started

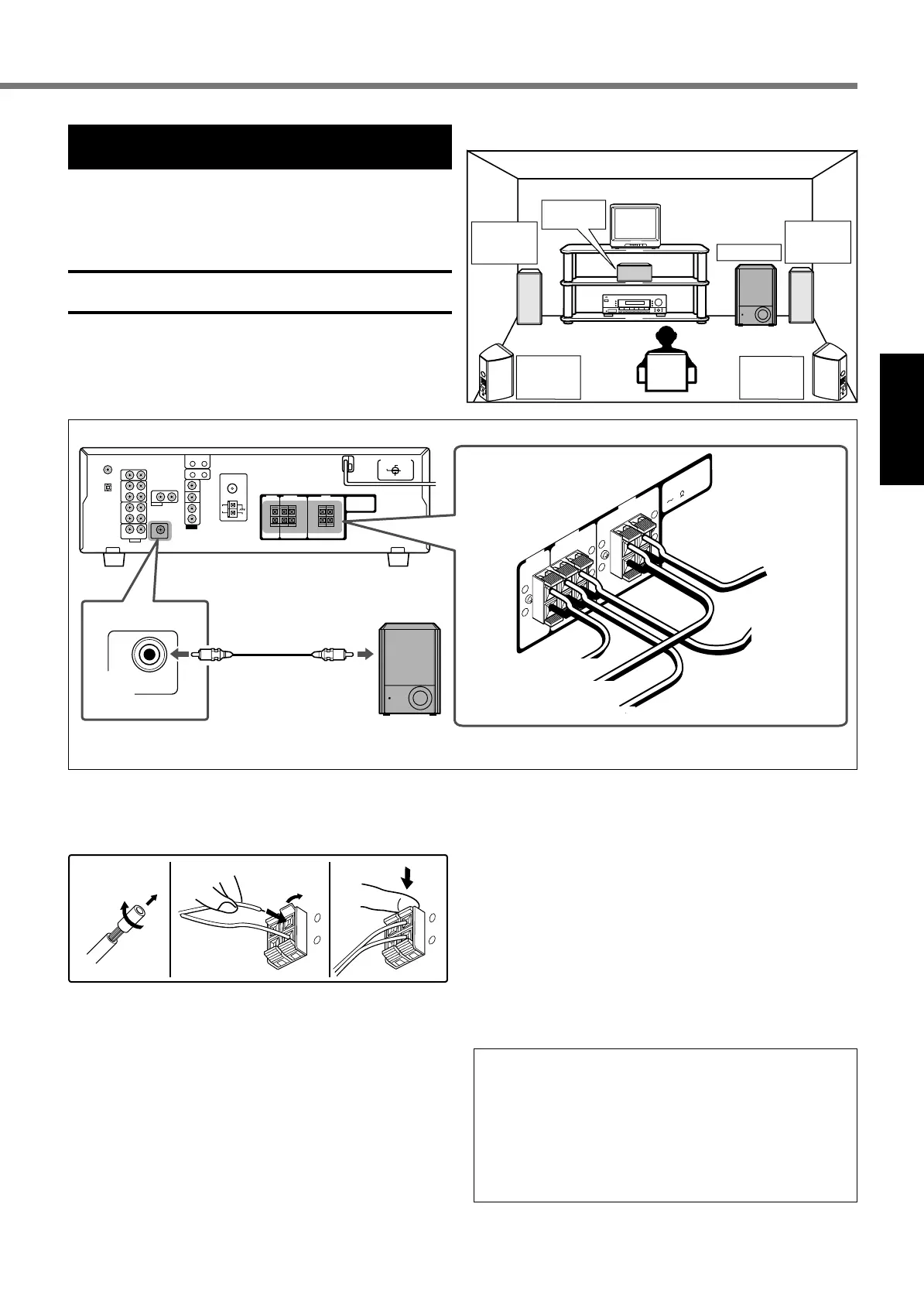

7 Diagrama de posicionamento dos alto-falantes
Para conectar os alto-falantes e o
subwoofer
É possível conectar cinco alto-falantes—um par de alto-
falantes dianteiros, um alto-falante central e um par de alto-
falantes surround—e um subwoofer.
CUIDADO:
Utilize alto-falantes com a impedância (SPEAKER IMPEDANCE)
indicada nos terminais do alto-falante.
7 Diagrama de conexão
7 Como conectar os cabos do alto-falante
Para cada alto-falante, conecte os terminais (+) e (–) do
painel traseiro aos terminais (+) e (–) dos alto-falantes.
1 Torça e remova o isolamento da extremidade de
cada o cabo do alto-falante.
2 Abra o terminal (1) e insira o cabo do alto-
falante (2).
3 Feche o terminal.
1
2
12 3
+
–
+
–
Subwoofer
energizado
Para a subwoofer
entrada
7 Como conectar o subwoofer
Conecte a tomada de entrada de um subwoofer energizado à
tomada SUBWOOFER OUT do painel traseiro, utilizando um
cabo com plugues de pinos RCA (não fornecidos).
• Consulte também o manual fornecido com seu alto-falante
de subwoofer.
Conectando um alto-falante de subwoofer, você poderá
aumentar os sons graves ou reproduzir os sinais de LFE
originais gravados no software digital.
Visto que os sons graves não são direcionais, pode-se
colocar o alto-falante de subwoofer onde se desejar.
Coloque-o, normalmente, na frente do ouvinte.
Depois de conectar os alto-falantes dianteiros, central,
surround e/ou um alto-falante de subwoofer, registre
corretamente as informações dos alto-falantes para poder
obter o melhor efeito de Surround (som circundante). Para
detalhes, veja páginas 13 a 14.
•“NO” para o alto-falante de subwoofer, “LARGE” para os
alto-falantes dianteiros e “SMALL” para os alto-falantes
central e surround são os ajustes iniciais.
Cabo com plugues
de pinos RCA (não
fornecidos)
CENTER
SPEAKER
SURROUND
SPEAKERS
RIGHT
LEFT
FRONT
SPEAKERS
RIGHT
LEFT
CAUTION :
SPEAKER IMPEDANCE
8
16
+
–
+
–
+
–
+
–
Para alto-falante
esquerdo-dianteiro
Para o alto-falante central
Para o alto-falante direito-dianteiro
Para alto-falante
esquerdo-surround
SUBWOOFER
OUT
Para o alto-falante surround direito
Subwoofer
Alto-falante
central
Alto-falante
esquerdo-
surround
Alto-falante
direito-
surround
Alto-falante
direito-
dianteiro
Alto-falante
esquerdo-
dianteiro
PR01-09_RX-5030_32V[US]f.p65 2/7/03, 11:156
