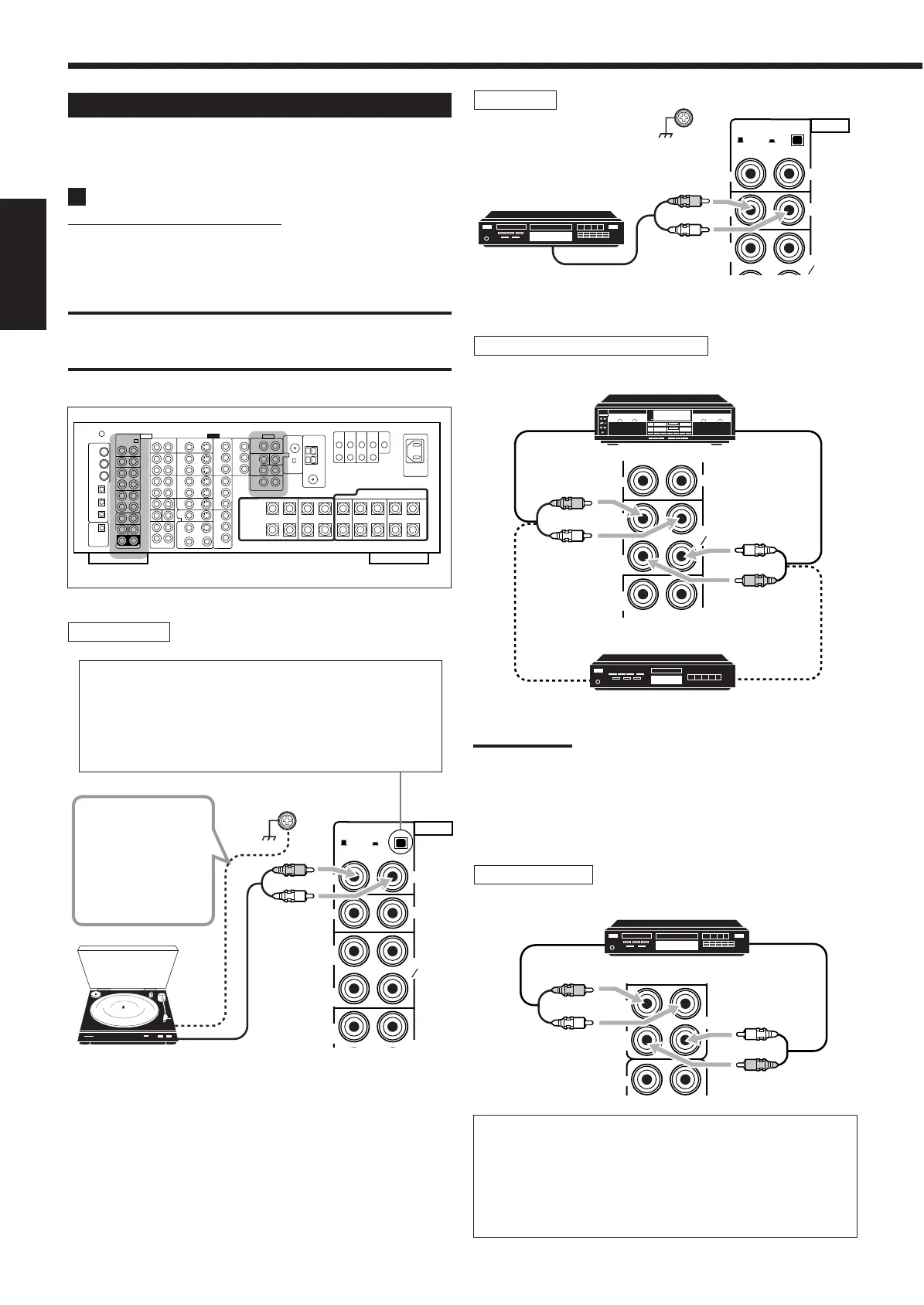

Connexion des appareils audio/vidéo
Lors de la connexion d’appareils séparés, référez-vous aussi aux
modes d’emploi que les accompagnent.
Connexions analogiques
Connexions des appareils audio
Utilisez des câbles munis de fiches cinch (non fournis).
• Connectez la fiche blanche à la prise audio gauche et la fiche
rouge à la prise audio droite.
ATTENTION:
Si vous connectez un appareil d’amélioration du son tel qu’un
égaliseur graphique entre l’appareil source et cet ampli-tuner, la sortie
sonore à travers cet ampli-tuner risque d’être déformée.
Lecteur CD
À l’entrée audio
À la sortie audio
Enregistreur de CD
Enregistreur de CD
Vue arrière
Réglez le sélecteur MM/MC correctement en fonction du
tourne-disque connecté.
• Si votre tourne-disque utilise une cellule de type MM (à
aimant mobile), mettez le sélecteur en position sortie (— MM).
• Si votre tourne-disque utilise une cellule de type MC (à bobine
mobile), mettez le sélecteur en position entrée (_ MC).
Si un câble de mise
à la terre est fourni
avec votre tourne-
disque, connectez-
le à la vis marquée
(H) sur le panneau
arrière.
À la sortie audio
Tourne-disque
À la sortie audio
Lecteur CD
RIGHT
MM
LEFT
PHONO
CD
TAPE
MD
OUT
(REC)
AUDIO
MC
IN
IN
R
L
Platine cassette ou enregistreur de MD
À la sortie audio
Platine cassette
CD
CDR
TAPE
MD
OUT
(REC)
IN
(PLAY)
OUT
(REC)
IN
R
L
R
L
Enregistreur de MD
À la sortie audio
À l’entrée audio
Remarque:
Vous pouvez connecter une platine cassette ou un enregistreur de
MD aux prises TAPE/MD. Lors de la connexion d’un enregistreur de
MD aux prises TAPE/MD, changez le nom de la source sur “MD”,
nom qui apparaîtra sur l’affichage lors de la sélection de la source.
Reportez-vous à “Changement du nom de la source” à la page 27
pour les détails.
CDR
TAPE
MD
OUT
(REC)
IN
(PLAY)
OUT
(REC)
FRONT
IN
(PLAY)
R
L
R
L
Tourne-disque
À l’entrée audio
Si votre appareil audio possède une prise COMPU LINK ou
TEXT COMPU LINK
• Référez-vous à la page 61 pour des informations détaillées sur la
connexion et le système de commande à distance COMPU LINK.
• Référez-vous à la page 63 pour des informations détaillées sur
la connexion et le système de commande à distance TEXT
COMPU LINK.
