KDK 30BGCH - Page 11

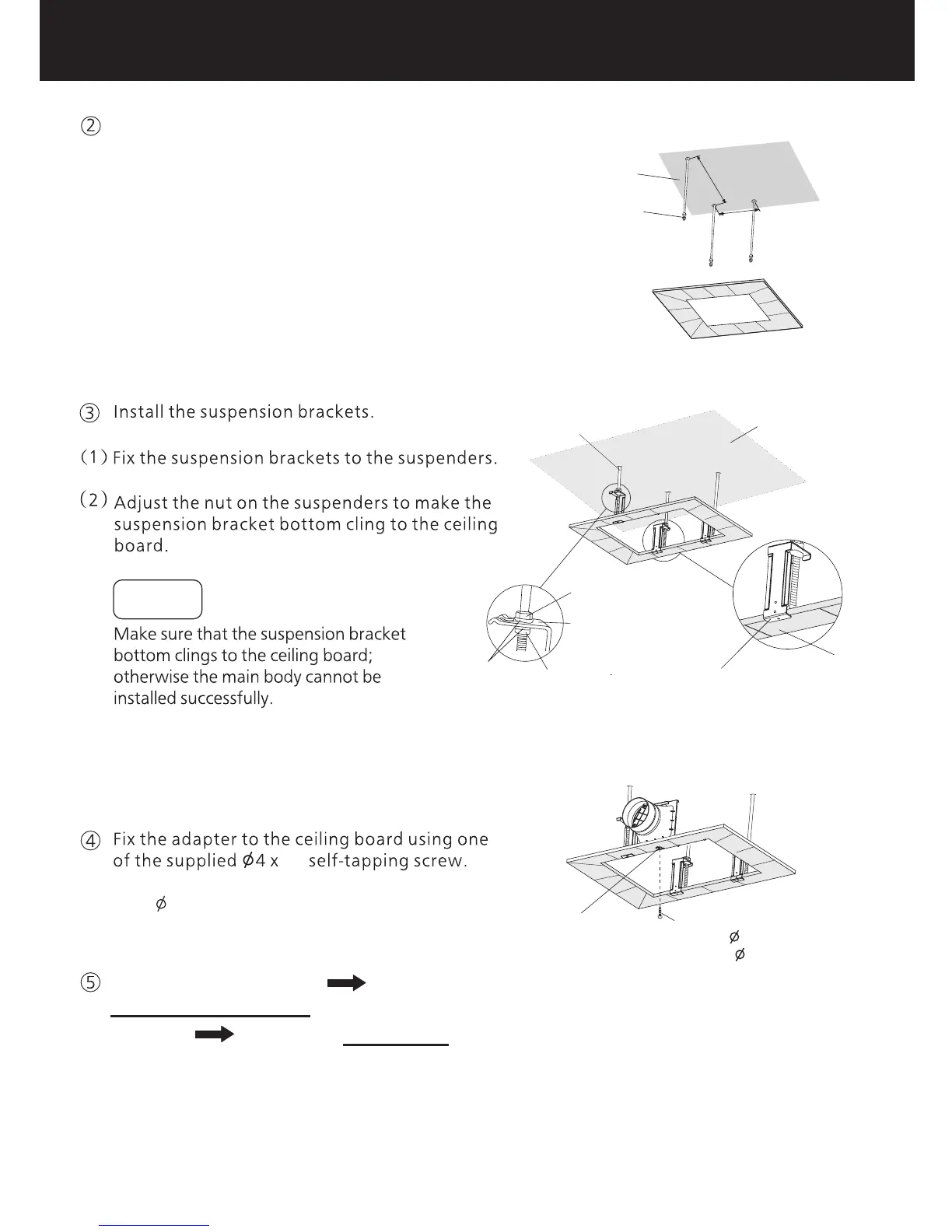

安裝方法
HOW TO INSTALL
11
根據右圖尺寸將吊桿(另購M8或M10)安裝於天花。
Fix the suspenders (M8 or M10, need to be purchased)
on the ceiling according to dimensions on right.
Ceiling
天花
Suspender
吊桿
333
185
Unit: mm
單位：mm
安裝懸吊支架。
將懸吊支架固定於吊桿。
調整吊桿上的螺母，使懸吊支架的底部緊貼天花板。
提示事項
Notice
懸吊支架的底部務必要緊貼天花板，
否則可 能會導致 機體無法 安裝。
Suspender
吊桿
Ceiling
天花
Ceiling
board
天花板
Suspension
bracket bottom
懸吊支架底部
Self-tapping
screw 4 x20
自攻 螺絲
4x20
用 顆 的自 攻螺絲將1 4x20 出風口 接頭固定 於天花板 。
(請將固定孔居中安裝)
20
Connecting the duct pipe Refer to Section
4.Duct Pipe Connection on P.14.
連接管道。
參考第14頁 4.管道的連接
(Make the fixing hole in the middle.)
Fixing hole
固定孔
Nut (not supply)
懸掛 托架
螺母(另 購)
螺母(另 購)
墊片(另購)
Suspension
bracket
Nut (not supply)
Washer (not
supply)
