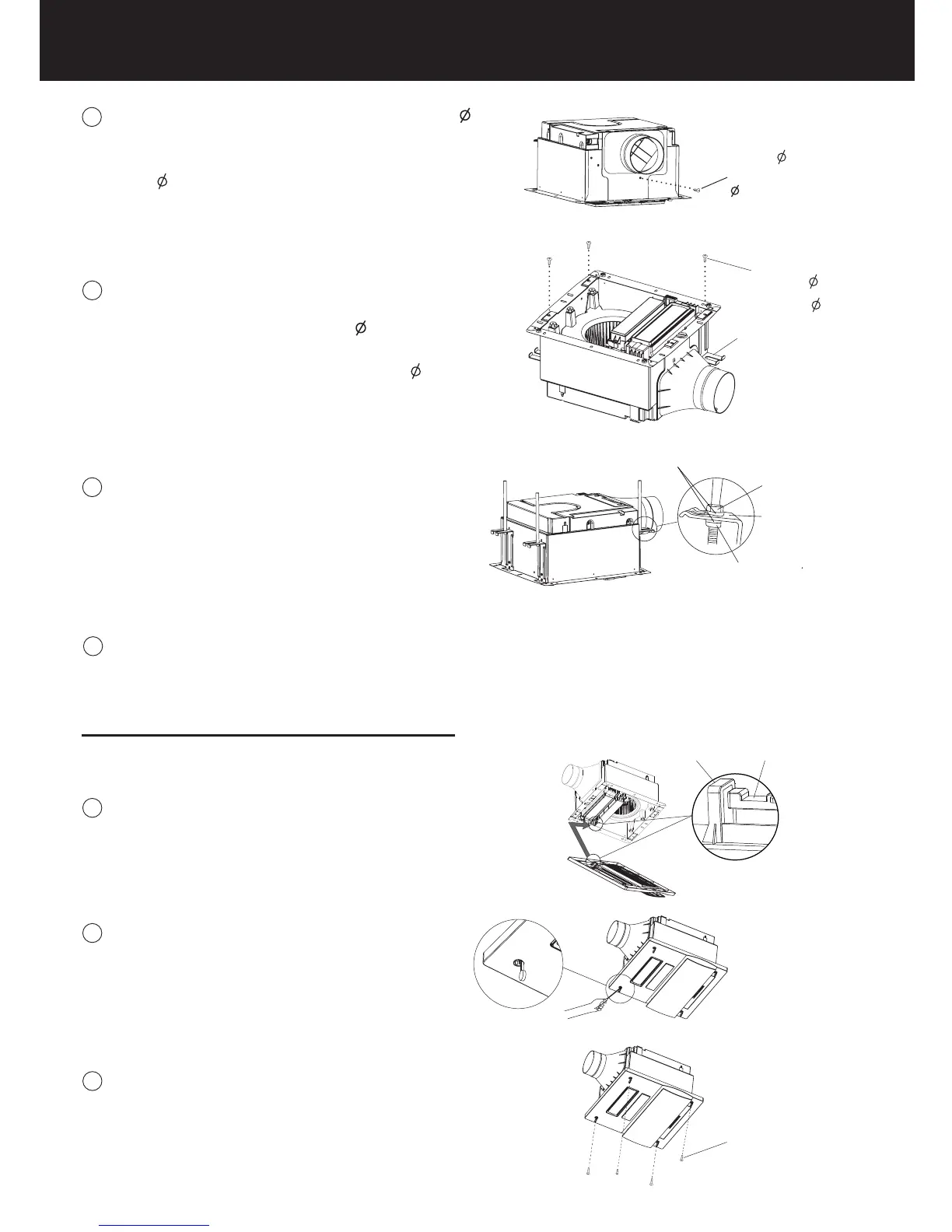

安裝方法
HOW TO INSTALL
Fix the adapter to the main body with the 4x10
self-tapping screw providedin the accessory
package.
Remove the installation suspension bracket
from the packaging foam, and fix the installation
suspension bracket with the 4x13 tapping
screws that supplied by the accessories.
Fix the main body to the suspenders.
Self-tapping
screw 4 x10
Self-tapping
screws 4 x13
Suspension bracket
2
4
3
5
Install the ceiling board
面板組合安裝
3.Installing louver assembly
1
Hang the louver assy into the hook on the
main body.
2
3
Fix the louver to the main body with four M4 x 8
machine screws provided in accessory package.
Insert a straight screwdriver into the
gap of the screw cap, and unclench
the screw cap outward.
Machine
screws M4x8
4x10
用 顆 的自 攻螺絲 機體1 4x10 ，將出 風口接頭 固定於 。
從包裝 泡沫中取 出懸吊支 架，然後 3 4x13用 顆 的
將懸吊 支架固定 於 。自攻螺絲 機體
將機體固定於吊桿。
安裝天 花板。
自攻 螺絲
自攻 螺絲
4x13
懸吊 支架
將面板組合掛入機體上的掛鉤。
機體 掛鉤
面板 組合
Louver assy
Hook on
main body
用一字螺絲刀插入螺絲蓋的縫隙， 往外撬
開螺絲蓋。
使用 顆M4X8的機械螺絲，將面板組合固 定於機體4 。
機械 螺絲
M4X8
Nut (not supply)
懸掛 托架
螺母(另 購)
螺母(另 購)
墊片(另購)
Suspension
bracket
Nut (not supply)
Washer (not supply)
