ANTRIEBSTECHNIK
COMBIVERT F0

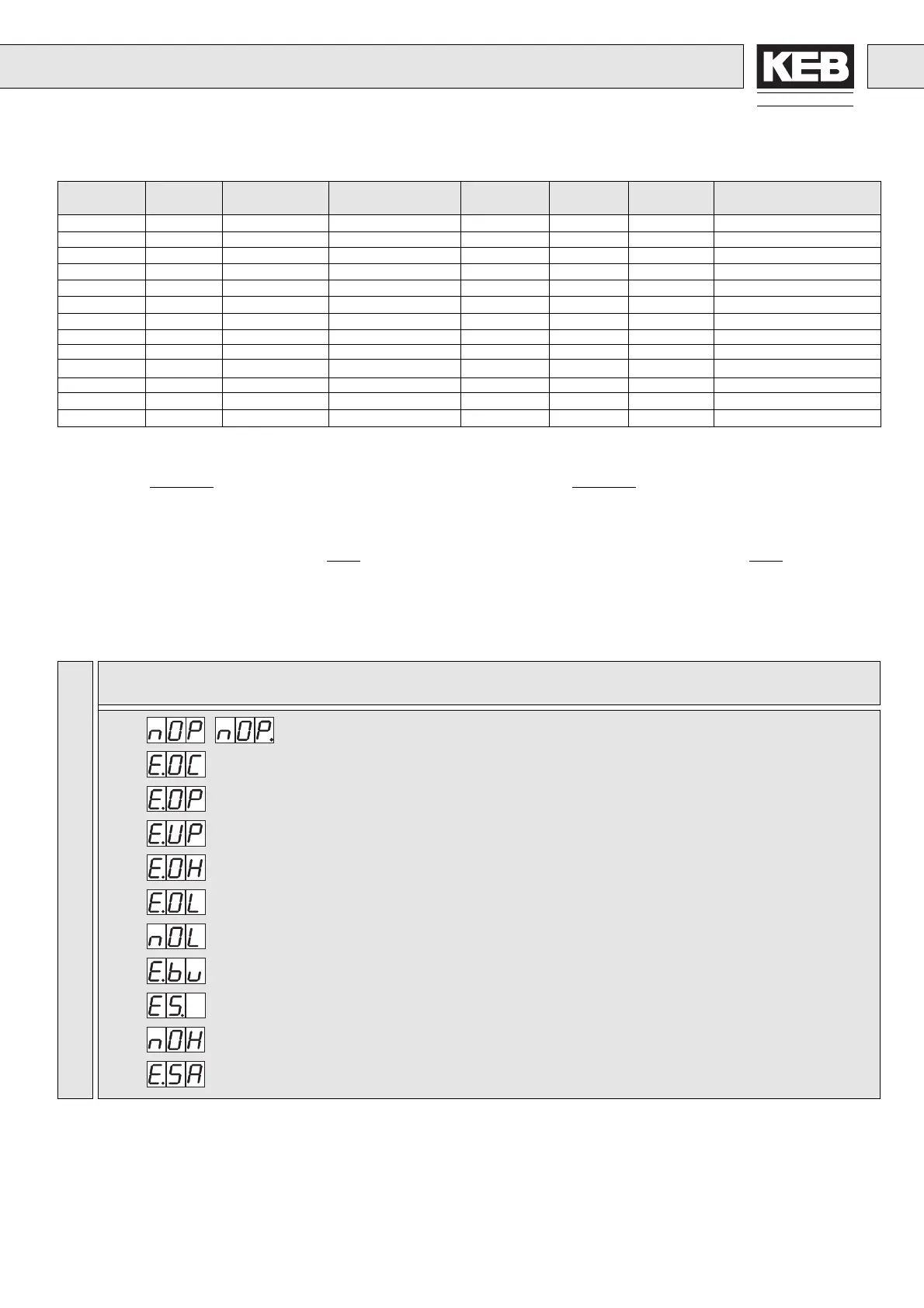

Parameter Adresse Wertebereich Stellbereich Auflösung Standard Flags Bemerkung
Address Range Correcting Range Resolution Remarks
Pr.4 0104h 2…12 2…12 2 = 1 4 P, R, L0 d.24 • 2
Pr.5 0105h 0…65535 0…65535 1 – R, L0 s. Tabelle / see table below
Pr.6 0106h 0…65535 0…65535 1 – L0 –
Pr.7 0107h 0…65535 0…65535 1 – R, L0 –
Pr.8 0108h -32768…32767 -32768…32767 1/min 1 1/min 0 1/min L0 –
Pr.9 0109h -32768…32767 -32768…32767 1/min 1 1/min – R, L0 –
Pr.10 010Ah 0…32767 0…Pr.11 1/min *) 0 1/min P, L0 –
Pr.11 010Bh 200…32767 Pr.10…32767 1/min *) 2112 1/min P, L0 *) siehe unten / see below
Pr.16 0110h 200…32767 Pr.10…32767 1/min *) 2112 1/min R, L0 = Pr.11
Pr.18 0112h 1…650 1…650 s 1 s 10 s P, L0 > 100 s => Step 10 s
Pr.25 0119h 200…32767 Pr.10…32767 1/min *) 2112 1/min R, L0 = Pr.11
Pr.27 011Bh 1…650 1…650 s 1 s 10 s P, L0 > 100 s => Step 10 s
Pr.37 0125h -32768…32767 -32768…32767 1/min 1 1/min – R, L0 –
*) Die Untergrenze von Pr.11 wird nach folgender Formel errechnet:
20 Hz • 60
Pr.11
min
=
d.24
Wenn Pr.11
min
< Pr.10, dann gilt Pr.10 als Untergrenze.
Auflösung für Pr.10, Pr.11, Pr.16, Pr.25 : X • 60
d.24
X = 0,4 Hz bis 40,0 Hz
0,8 Hz bis 81,6 Hz
3,2 Hz bis 408,0 Hz
*) The lower limit of Pr.11 is computed according to following formula:
20 Hz • 60
Pr.11
min
=
d.24
If Pr.11
min
< Pr.10, then Pr.10 applies as lower limit.
Resolution for Pr.10, Pr.11, Pr.16, Pr.25 : X • 60
d.24
X = 0,4 Hz to 40,0 Hz
0,8 Hz to 81,6 Hz
3,2 Hz to 408,0 Hz
r.1 Pr.5
Statusmeldung / Status Message Erläuterung/Explanation Wert / Value
X
**
No Operation, keine Reglerfreigabe / * siehe Parameter C.25 0000h
No operation, no control release / * see parameter C.25
Überstrom 2200h
Overcurrent
Überspannung 3210h
Overvoltage
Unterspannung 3220h
Undervoltage
Überhitzung 4200h
Overheating
Überlastung 2300h
Overload
Ende der Abkühlphase nach Überlastung 0000h
End of cooling-off period after overload
Watchdog-Fehler 8100h
Watchdog-Error
Fehler bei Satzwahl (X für 1…7) 6301h…6307h
Error at set selection (X stands for 1…7)
Thermofühlersignal liegt nicht mehr an 0000h
Thermo sensor signal is no longer applied
EEPROM-Fehler 7600h
EEPROM-Error
Tabelle Pr.5 / Table Pr.5
