6.6 Level - Parameter
Die Level-Parameter dienen zur Einstellung der Schaltlevel für die
Ausgänge sowie der DC-Bremsung.
6.6 Level Parameter
The Level Parameter serve to adjust the switching level for the
outputs as well as the DC-Braking.
Auslastungspegel 2
Funktion wie L.2 jedoch für Ausgang „Out2“ (in Abhän-
gigkeit von H.5; s.S. 31…33).
Load level 2
Same function as L.2 but for output “Out2” (dependent on
H.5; see page 31…33).
Istwertpegel 2
Funktion wie L.0 jedoch für Ausgang „Out2“ (in Abhän-
gigkeit von H.5; s.S. 31…33).
Actual value level 2
Same function as L.0 but for output “Out2” (dependent on
H.5; see page 31…33).
Auslastungspegel 1
Einstellbares Auslastungssignal, bei dessen Über-
schreitung der Ausgang „Out1“ geschaltet wird (in Ab-
hängigkeit von H.4; s.S. 31…33).
Load level 1
Adjustable load signal, upon exceeding it the output
“Out1” is switched (dependent on H.4; see page 31…33).
Istwertpegel 1
Einstellbares Frequenzsignal, bei dessen Unter- bzw.
Überschreitung der Ausgang „Out1“ geschaltet wird (in
Abhängigkeit von H.4; s.S. 31…33).
Actual value level 1
Adjustable frequency signal, falling below or exceeding
it causes the output “Out1” to be switched (dependent on
H.4; see page 31…33).

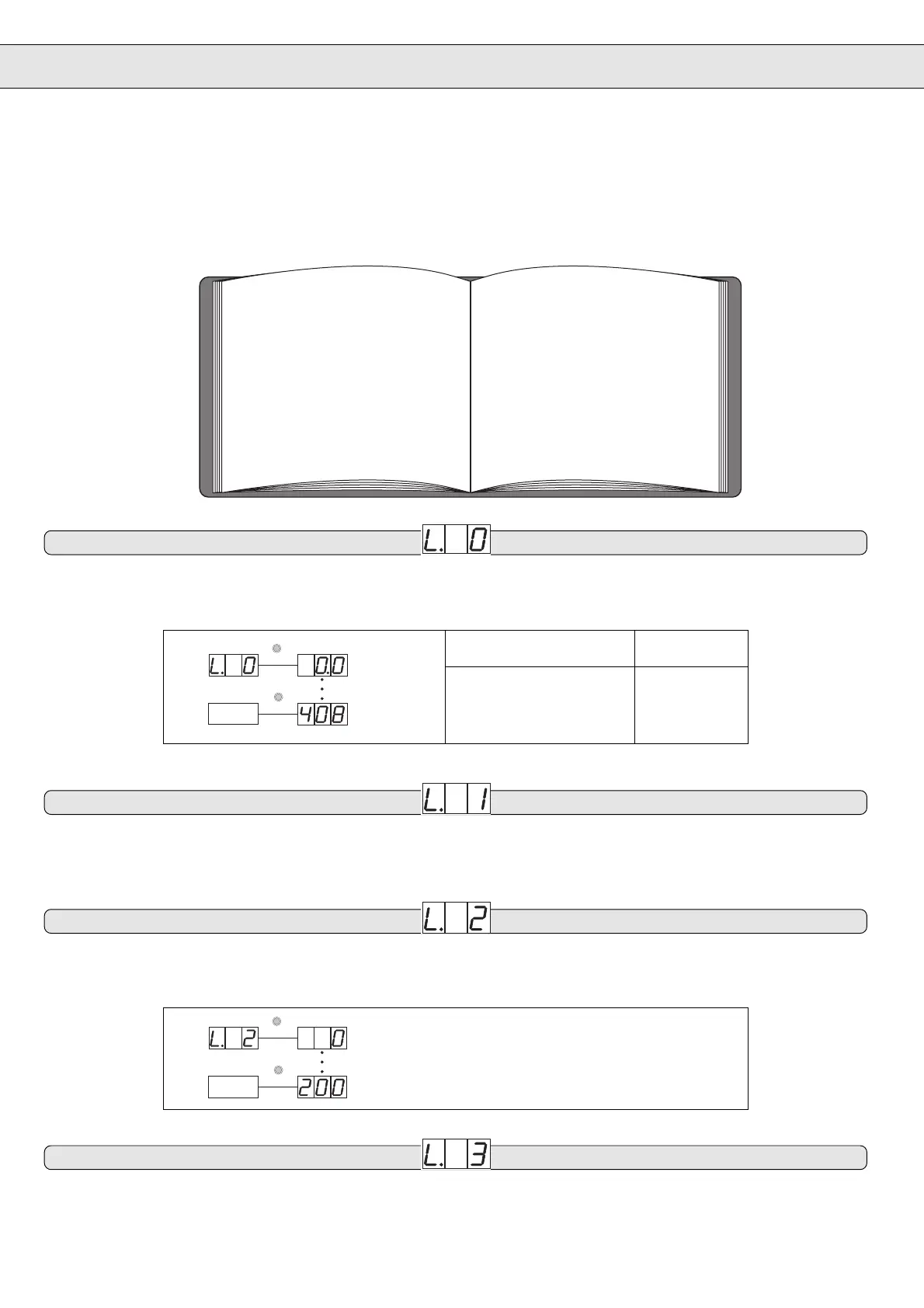

FUNCT
ENTER
0 %
bis / to
200 % Umrichterauslastung / Inverter Utilization
FUNCT
ENTER
L.0 : Istwertpegel 1
L.1 : Istwertpegel 2
L.2 : Auslastungspegel 1
L.3 : Auslastungspegel 2
L.6 : DC-Bremsung / Schaltpegel
L.7 : DC-Bremsung / Spannung
L.8 : DC-Bremsung / Zeit
L.16 : Timer / Wert
L.17 : Timer / addierender Wert
L.0 : Actual value level 1
L.1 : Actual value level 2
L.2 : Load level 1
L.3 : Load level 2
L.6 : DC dynamic braking level
L.7 : DC dynamic braking voltage
L.8 : DC dynamic braking time
L.16 : Timer value
L.17 : Timer adding value
Einstellbereich Auflösung
Adjustment Range Resolution
00.0…40.0 Hz 0,4 Hz
40.8…81.6 Hz 0,8 Hz
84.8…408 Hz 3,2 Hz
Speichern
Store
Speichern
Store
