COMBIVERT F0

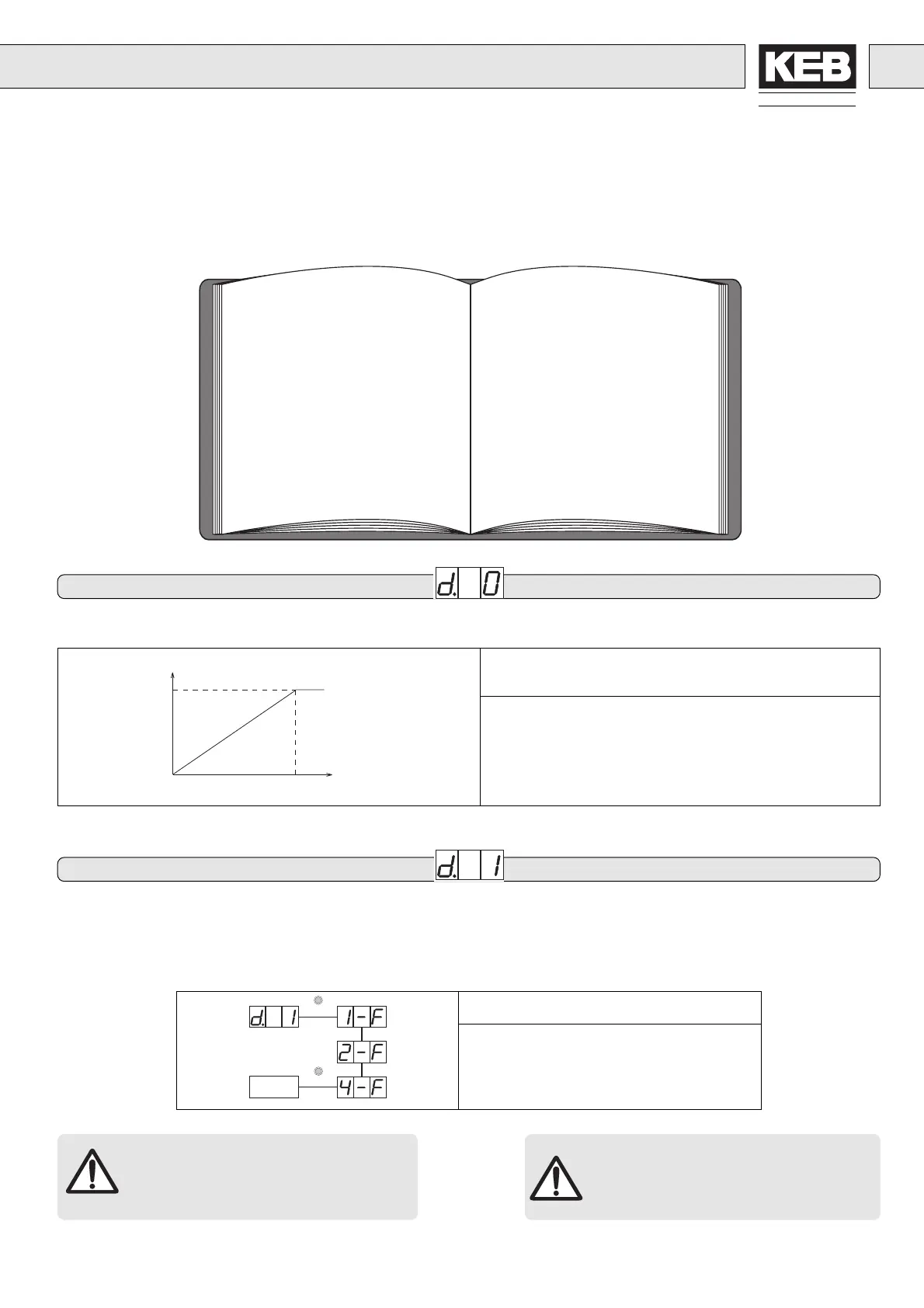

6.7 Drive Parameter
Motor-specific data is defined in the Drive Parameters.
Frequenzbereich / Frequency Range
1-f Mode (0…102 Hz)
2-f Mode (0…204 Hz)
4-f Mode (0…408 Hz)
For a change to take effect the inverter must be
in condition nOP or LS. For that switch off the
control release or take away the rotational
direction and wait for LS or carry out a Power-
On-Reset.
Damit eine Änderung wirksam wird, muß
sich der Umrichter im Status nOP oder LS
befinden. Hierzu die Reglerfreigabe bzw. die
Drehrichtung wegschalten und LS abwarten
oder einen Power-On-Reset durchführen.
Eckfrequenz
Einstellung der Eckfrequenz (f
Umax
).
Rated frequency
Adjustment of the corner frequency (f
Umax
).
Frequenzmodus
Mit dem Frequenzmodus wird der tatsächliche Arbeits-
bereich festgelegt. Der Arbeitsbereich sollte nur so groß
wie nötig festgelegt werden. Die interne Frequenzauf-
lösung ist umso feiner, je kleiner der Frequenzmodus
ist.
f - mode
The actual workspace is adjusted with the frequency
mode. This workspace should be just as large as actually
required. The smaller the frequency mode, the more
precise is the internal frequency resolution.
6.7 Drive - Parameter
In den Drive-Parametern werden motorspezifische Daten festge-
legt.
d.0 : Eckfrequenz
d.1 : Frequenzmodus
d.2 : Modulation / Untergrenze
d.4 : Motornennleistung
d.18 : Schlupfkompensation /
Frequenzerhöhung
d.19 : Schlupfkompensation /
Spannungserhöhung
d.20 : Schlupfkompensation / min. Frequenz
d.21 : Schlupfkompensation / max. Frequenz
d.22 : Schlupfkompensation /
Leerlaufverluste
d.23 : Schlupfkomp./
Last-Leerlaufdifferenzanzeige
d.24 : Polpaarzahl
d.0 : Rated frequency
d.1 : f-mode
d.2 : Lower modulation limit
d.4 : Rated motor power
d.18 : Slip compensation / frequency gain
d.19 : Slip compensation / auto torque gain
d.20 : Slip compensation / min. frequency
d.21 : Slip compensation / max. frequency
d.22 : Slip compensation / no-load losses
d.23 : Slip comp./load-no-load differ.display
d.24 : Number of pole pairs
FUNCT
ENTER
Einstellbereich Standard Auflösung
Setting range Resolution
25… 100 Hz 50 Hz 1 Hz
100… 200 Hz 2 Hz
200… 400 Hz 4 Hz
100 %
f
Umax
f
U
Speichern
Store
