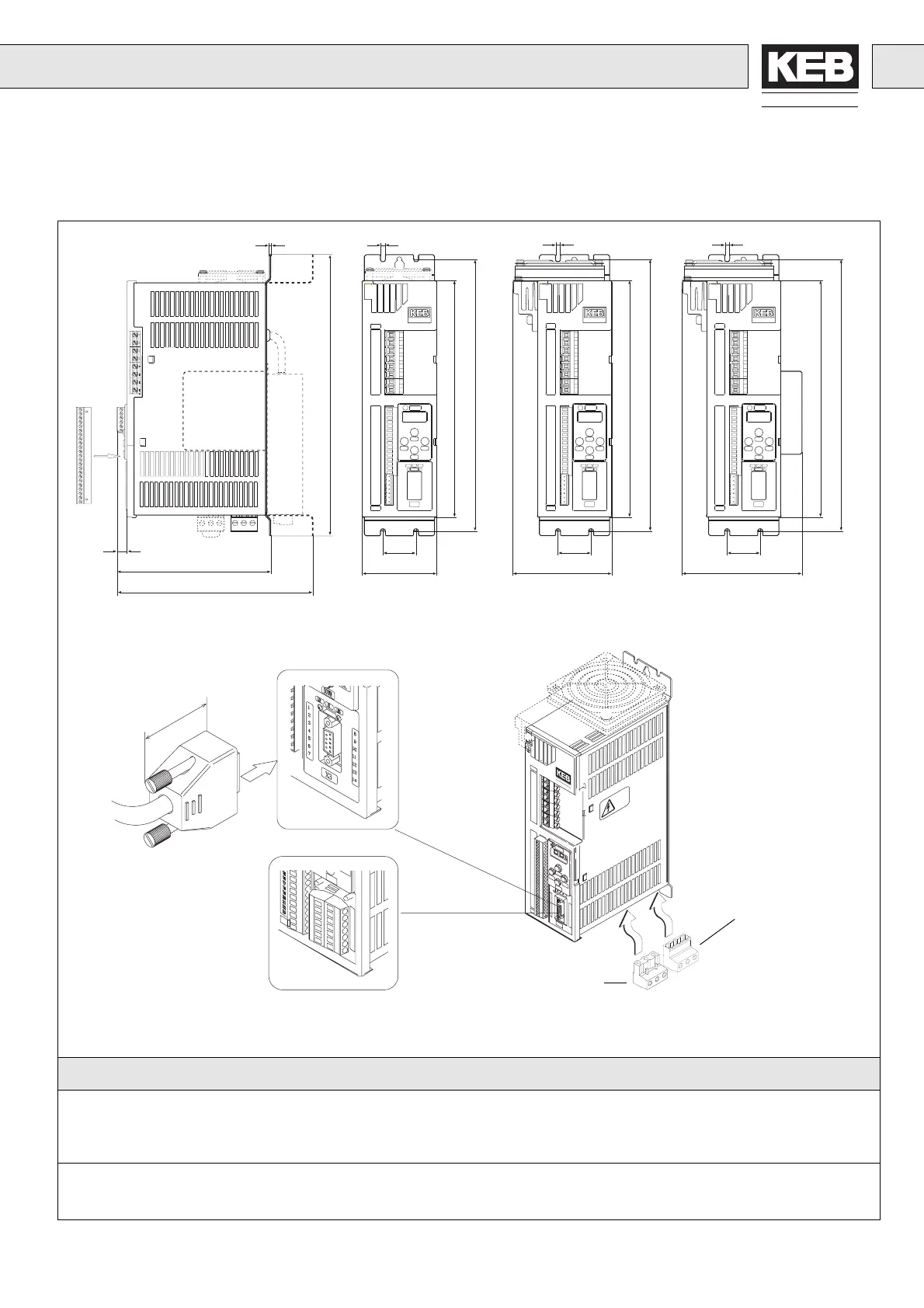

2.3 Abmessungen Rack-Version 2.3 Dimensions Rack Version
1)
Size 05 without fan
2)
Dimensions inclusive built-in GTR7 (Option 400 V Class)
3)
Dimensions inclusive built-on interference suppression filter
1)
Größe 05 ohne Lüfter
2)
Maße mit eingebautem GTR7 (Option 400 V-Klasse)
3)
Maße mit angebautem Funkstörspannungsfilter
Größe / Size A B C C1
3)
G H I J L M Gewicht/Weight [kg]
05
1)
/ 07 / 09 90 340 186,5 215,5 40 1,5 6 12,5 286 330 3,0
09
2)
/ 10 / 11/ 12 90 340 232 272,5 40 1,5 6 12,5 286 330 4,0
13 125 340 251 272,5 40 1,5 6 12,5 286 330 4,5
14 150 340 251 272,5 40 1,5 6 12,5 286 330 5,0
