133
ANTRIEBSTECHNIK
COMBIVERT F0
✃

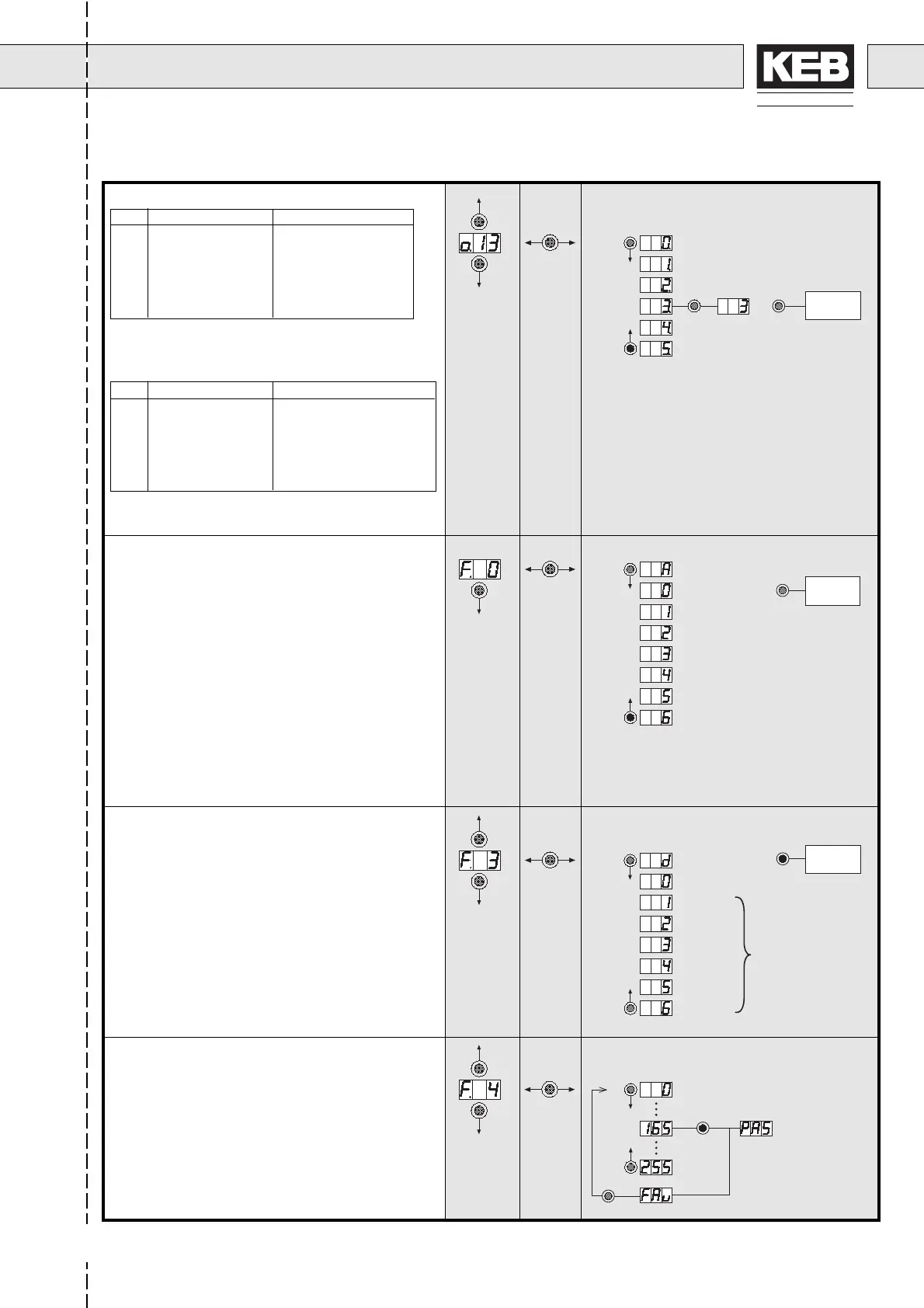

Zielsatz / Tastatur (F.0)
Auswahl eines Parametersatzes, der über Tastatur pro-
grammiert werden soll.
A: Anzeige der Parameterwerte des aktiven Parameter-
satzes. Die Werte können jedoch nicht verändert werden.
0…6 sämtliche Einstellparameter zeigen die Werte des hier
gewählten Parametersatzes, auch wenn gleichzeitig ein
anderer Parametersatz aktiv ist.
Key parameter set no. (F.0)
Selection of the parameter set that shall be programmed by
keyboard.
A: Display of the parameter value of the active parameter
set. The displayed values cannot be changed.
0…6 All setting parameters show the value of the parameter
set selected here even if at the same time another parameter
set is active.
Quellsatz (F.3)
Der in F.3 angezeigte Parametersatz wird in den unter F.0
eingestellten Satz kopiert und mit Global Enter (F.4) ab-
gespeichert. Für Kopierfunktion mindestens Passwortlevel
3 in r.21 erforderlich.
Based on para set (F.3)
The parameter set displayed in F.3 is copied to the set
adjusted in F.0. It is saved with Global Enter (F.4). The copy
function requires adjustment of password level 3 in parameter
r.21.
Zielsatz speichern (F.4)
Nach dem Anlegen eines neuen Satzes muß dieser mit
Parameter F.4 abgespeichert werden.
Global Enter (F.4)
After creating a new set it must be saved with parameter F.4.
UP
DOWN
FUNC.
UP
ENTER
ENTER
UP
DOWN
FUNC.
UP
DOWN
ENTER
ENTER
UP
DOWN
FUNC.
UP
DOWN
Parameterwert
speichern
Save parameter
value
Aktiver Satz / Active set
Satz 0 / Set 0
Satz 1 / Set 1
Satz 2 / Set 2
Satz 3 / Set 3
Satz 4 / Set 4
Satz 5 / Set 5
Satz 6 / Set 6
Defaultsatz/Default set
Satz 0 / Set 0
Satz 1 / Set 1
Satz 2 / Set 2
Satz 3 / Set 3
Satz 4 / Set 4
Satz 5 / Set 5
Satz 6 / Set 6
Nur verfügbar, wenn
vorher programmiert.
Available only, if
programmed beforehand.
Art der Sollwert-/Drehrichtungsvorgabe (o.13)
Wert Sollwert Drehrichtung
0 Tastatur/Bus (r.19) Tastatur/Bus (r.20)
1 Tastatur/Bus (r.19) Klemmleiste
2 Klemmleiste Tastatur/Bus (r.20)
3 Klemmeliste Klemmleiste
4 Klemmleiste ± abhängig vom Sollwert
5 Bus ± (Pr.8) abhängig vom Sollwert
Standardeinstellung: o.13 = 3
Kundeneinstellung: o.13 = _____
Input source (o.13)
Value Reference value Direction of Rotation
0 Keyboard/Bus (r.19) Keyboard/Bus (r.20)
1 Keyboard/Bus (r.19) Terminal strip
2 Terminal strip Keyboard/Bus (r.20)
3 Terminal strip Terminal strip
4 Terminal strip ± depends on reference value
5 Bus ± (Pr.8) depends on reference value
Standard setting: o.13 = 3
Customer setting: o.13 = _____
UP
DOWN
FUNC.
UP
DOWN
ENTER
ENTER
Parameterwert
speichern
Save parameter
value
Satz wird
kopiert
Set is copied
