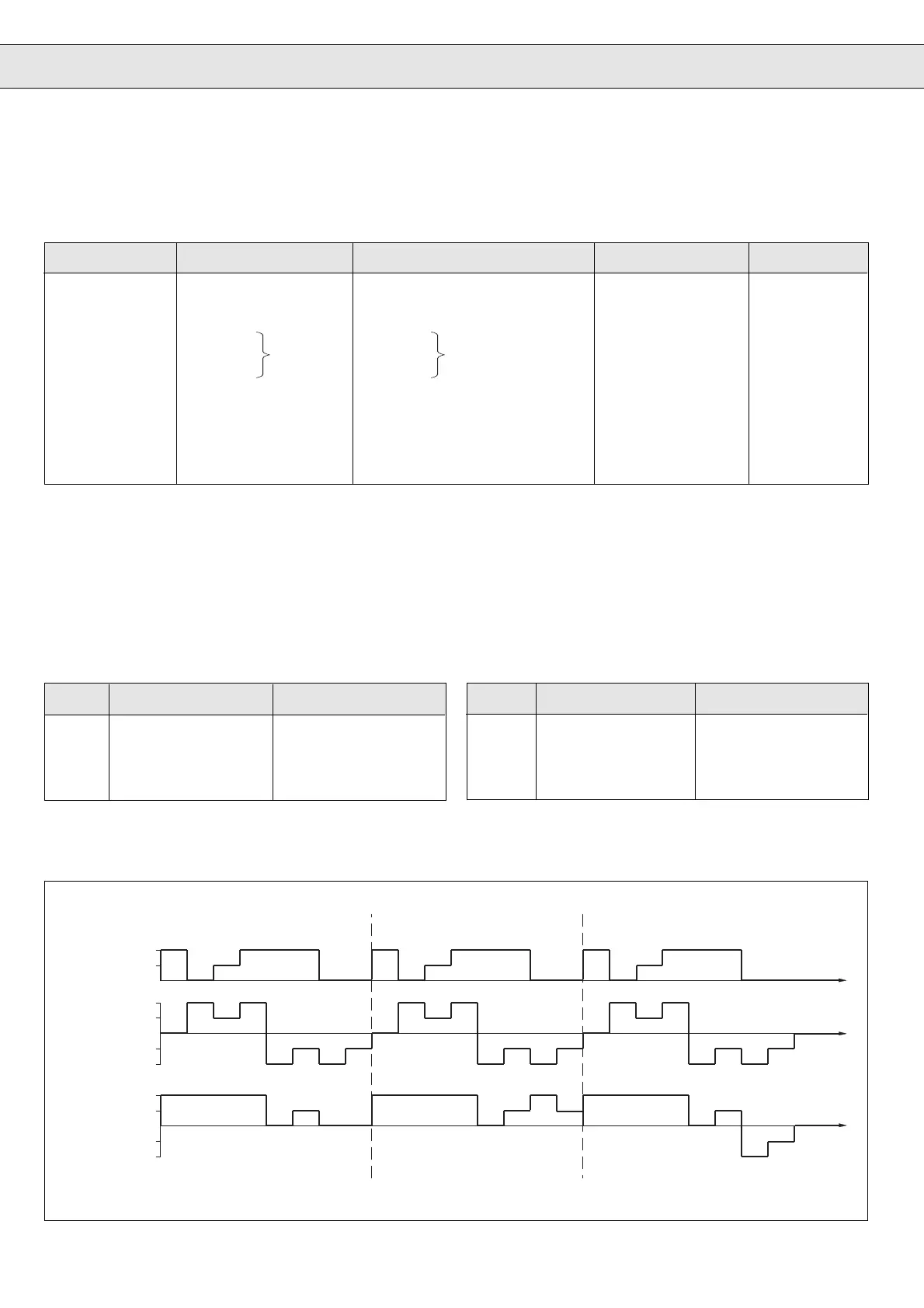

24
H.0 Sollwertvorwahl
Tabelle 1
H.0 Presetting mode reference value
Table 1
X = Jumper eingelötet /s. S. 17)
Die Wahl zwischen REF und REF2 erfolgt mit dem Parameter H.1.
Es besteht die Möglichkeit, die Eingänge zu invertieren. Tabelle 2
zeigt mögliche Werte für H.1.
H.1 Sollwertlogik
Tabelle 2
X = Jumper soldered in (see page 17)
REF and REF2 are selected with the parameter H.1. It is possible
to invert the inputs. Table 2 shows possible values for H.1.
H.1 Logic of analog inputs
Table 2
Drehrichtung abhängig vom Sollwert
Rotational direction depends on set value
Drehrichtung gemäß Drehrichtungsvorgabe
Rotational direction according to rotation setting
10 V
5 V
10 V
5 V
f
max
f
max
/2
f
max
/2
f
max
-10 V
-5 V
Forward
Reverse
REF
REF 1
o.13 = Klemmleiste / Terminal Strip
H.0 = 0 ... 10 V
o.13 = Klemmleiste / Terminal Strip
H.0 = 0 ... ±10 V
o.13 = ±Klemmleiste / ±Terminal Strip
H.0 = 0 ... ±10 V
Wert / Value REF REF1 REF2 Jumper 1
0 0…10 V 0…10 V 0…10 V –
1 0…10 V 0…10 V 0…20 mA –
2 0…10 V 0…10 V 4…20 mA –
3 ± 10 V ± 10 V 0…10 V –
4 ± 10 V o.13 = "4" ± 10 V o.13 = "4" 0…20 mA –
5 ± 10 V ± 10 V 4…20 mA –
6 0…20 mA Stromsignal als Sollwert- 0…10 V X
7 0…20 mA vorgabe REF1 nicht möglich 0…20 mA X
8 0…20 mA 4…20 mA X
9 4…20 mA Current signal for presetting 0…10 V X
10 4…20 mA reference value REF1 not possible 0…20 mA X
11 4…20 mA 4…20 mA X
Wert aktiver Sollwerteingang Logik
0 REF/REF1 nicht invertiert
1 REF/REF1 invertiert
2 REF2 nicht invertiert
3 REF2 invertiert
Value Active Set Value Input Logic
0 REF/REF1 not inverted
1 REF/REF1 inverted
2 REF2 not inverted
3 REF2 inverted
Der ±10 V Eingang REF1 (Klemme 8) wird vorzeichenrichtig zum
REF-Eingang addiert. f
max
wird bei einer Summe von ±10 V erreicht.
The ±10 V input REF1 (terminal 8) is added sign-correct to the REF
input. f
max
is attained at a sum of ±10 V.
