28

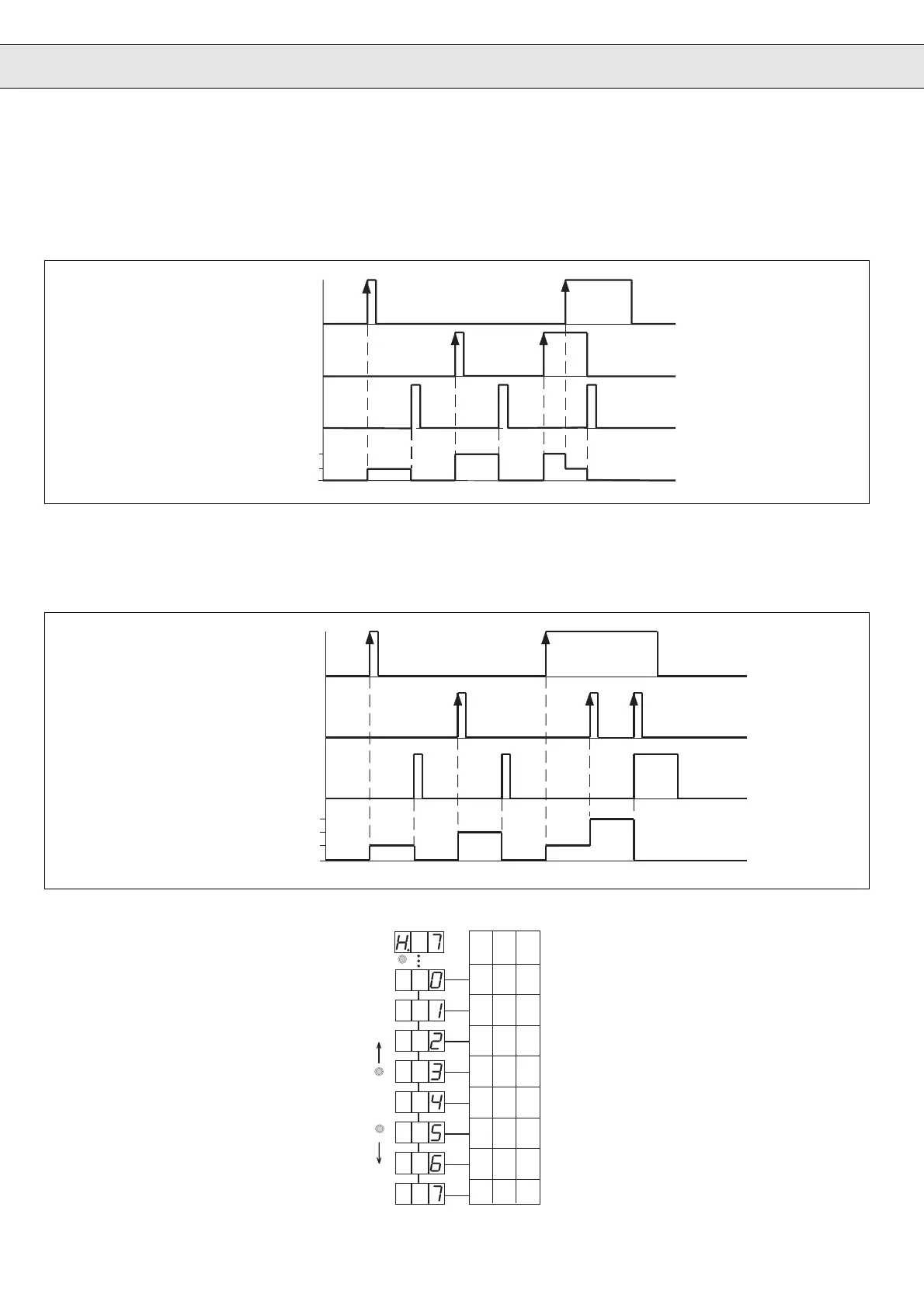

Eingangskodiert, flankengetriggert (H.8 = 7)
– bei jeder positiven Flanke werden alle Eingänge abgefragt
– Reset hat immer Priorität
Input-coded, edge-triggered (H.8 = 7)
– at every positive edge all inputs are queried
– reset has always priority
Binary coded, edge-triggered (H.8 = 8)
– at every positive edge all inputs are queried
– reset has always priority
Binär kodiert, flankengetriggert (H.8 = 8)
- bei jeder positiven Flanke werden alle Eingänge abgefragt
– Reset hat immer Priorität
FUNCT
I3 I2 I1
- - -
- - X
- X -
- X X
X - -
X - X
X X -
X X X
UP
DOWN
Mit dem Parameter H.7 (Eingangslogik)
können die Eingänge I1…I3 invertiert wer-
den.
X = invertiert
The inputs I1…I3 can be inverted with the
parameter H.7 (input logic).
X = inverted
B2
B1
3
2
1
0
Parametersatz
Parameter set
{
I3 Reset
I2
I1
2
1
0
Parametersatz
Parameter set
{
I3 Reset
I2
I1
