KEB COMBIVERT F0

32

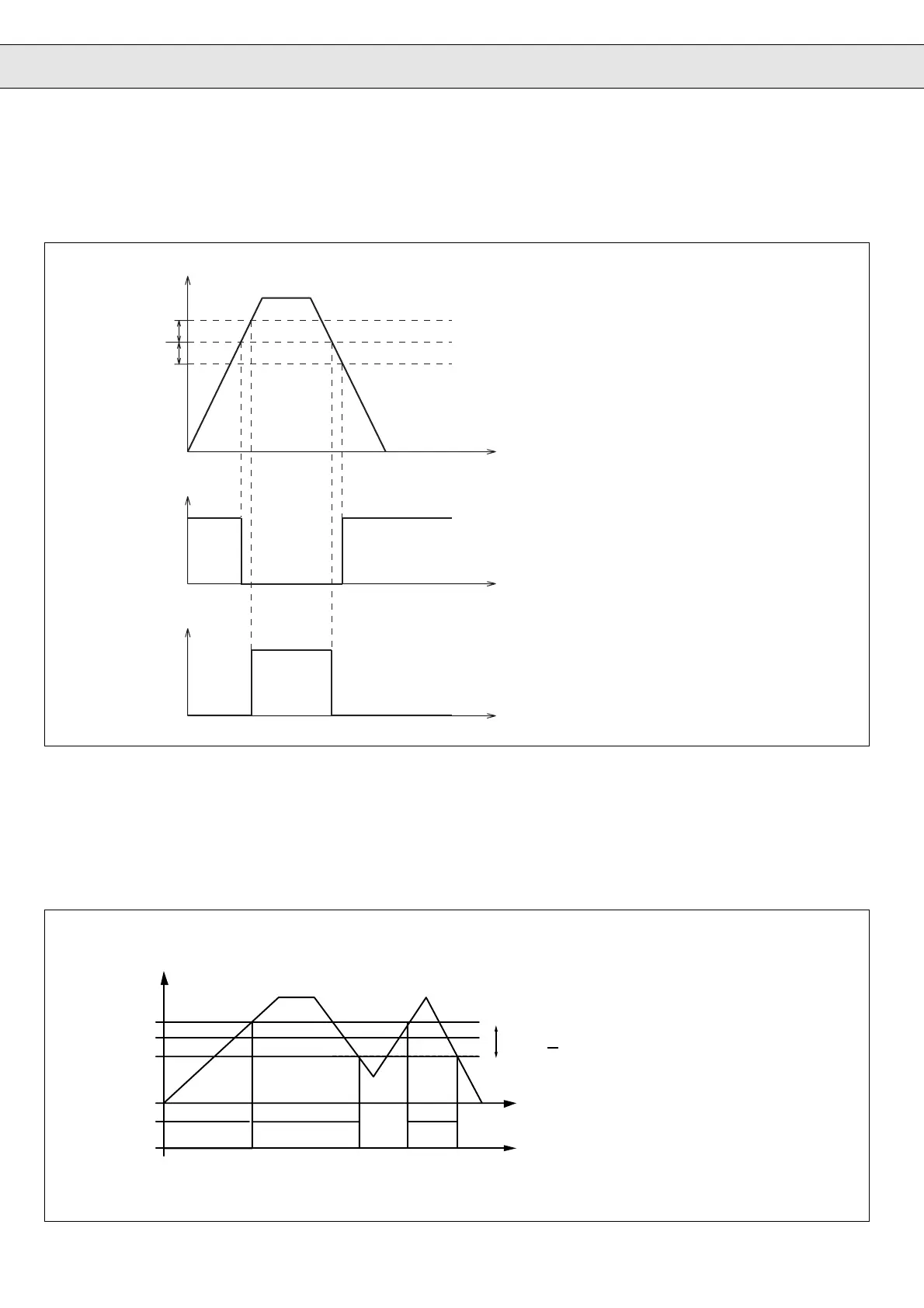

Schaltverhalten von Out 1 / Out 2
– bei Istfrequenz < oder > Sollfrequenz bzw. Frequenzlevel
Switching behaviour of Out 1 / Out 2
– at actual frequency < or > set frequency or frequency level
1)
Schalthysterese 0,5 Hz 1-f Mode
1,0 Hz 2-f Mode
2,0 Hz 4-f Mode
1)
Switching hysteresis 0.5 Hz 1-f Mode
1.0 Hz 2-f Mode
2.0 Hz 4-f Mode
f soll / f set
f ist / f actual
t
t
t
Out 1, 2
Out 1, 2
f
ist / f actual < f soll / f set
f ist / f actual > f soll / f set
1)
1)
I
L
: einstellbarer Stromlevel (L.2/L.3)
adjustable current level (L.2/L.3)
∆I: Schalthysterese
Switching hysteresis
I
I
L
t
t
Out 1/2
∆
I = + 5
%
Schaltverhalten von Out 1 / Out 2
– bei Auslastung > Out1/Out2 - Stromlevel
Switching behaviour of Out 1 / Out 2
– at load > Out1/Out2 - current level
