47
ANTRIEBSTECHNIK
COMBIVERT F0
Rampenstop / Strompegel
Mit diesem Parameter wird der Stromlevel festgelegt, ab
dem LA-Stop oder LD-Stop aktiv wird.
Bereich: 10…150 %
LA-Stop schützt den Frequenzumrichter gegen Ab-
schalten durch Überstrom während der Beschleuni-
gung.
LD-Stop schützt den Frequenzumrichter gegen Ab-
schalten durch Überstrom bzw. Überspannung wäh-
rend der Verzögerung.
Der Spannungspegel wird mit P.14 festgelegt. Mit P.13
wird ausgewählt, welche der Funktionen eingeschaltet
werden.
LAD stop load level
With this parameter the current level, from which the LA-
Stop or LD-Stop function shall be active, is adjusted.
Adjustment range: 10…150 %
LA-stop protects the frequency inverter against switch-
off caused by overcurrent during acceleration.
LD-stop protects the frequency inverter against switch-
off caused by overcurrent or overvoltage during
deceleration.
The voltage level is adjusted with P.14. The selection of
the functions that shall be activated is done with P.13.

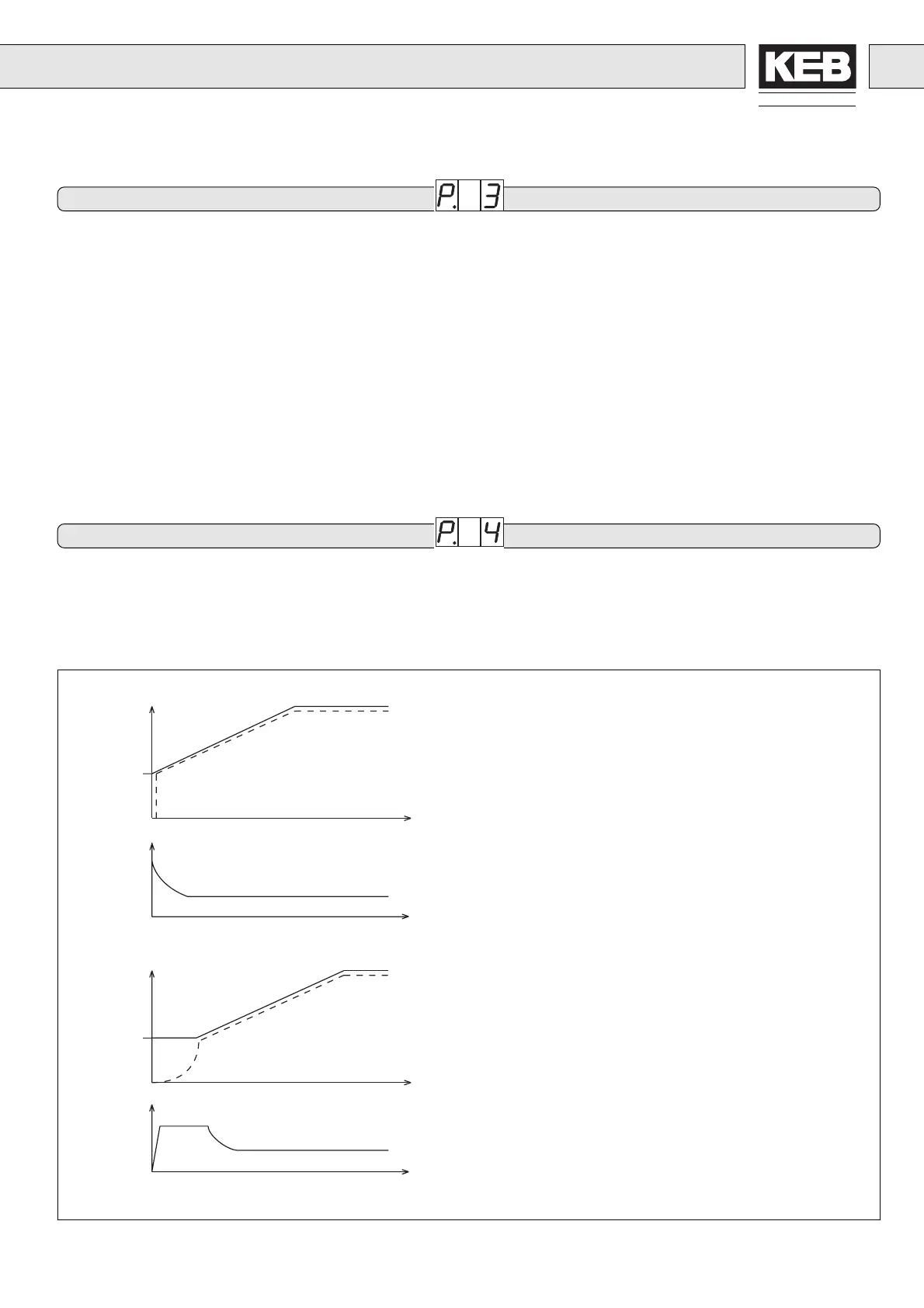

U/f - Funktion
Mit der U/f-Funktion kann bestimmt werden, ob beim
Start, beim Reversieren oder nach Low-Speed sofort
die V/Hz-Kennlinie gültig wird oder die Spannung an der
Stromgrenze erhöht wird, bis die V/Hz-Kennlinie errreicht
ist.
U/f function
This function permits the user to determine whether the
V/Hz characteristic becomes valid immediately at the
start, the reversal or after Low-Speed or whether the
voltage is increased along the current limit until the V/Hz
characteristic is reached.
U
0,
d.2
t
I
t
I
I
max
t
U/f
t
U/f
d.2
f
u
f
u
Parameter P.4 = oFF
Umrichter startet mit der minimalen Ausgangsfrequenz d.2
und der Spannung U
0
gemäß V/Hz-Kennlinie. Der Ausgangs-
strom I steigt dabei schlagartig an und kann einen OC-Fehler
auslösen.
Inverter starts with the minimum output frequency d.2 and the
voltage U
0
according to V/Hz characteristic. At that the output
current I rises abruptly and could cause an OC error.
Parameter P.4 = on
Umrichter startet mit der minimalen Ausgangsfrequenz d.2
und fährt die Ausgangsspannung langsam an der Strom-
grenze hoch bis d.2 erreicht ist (z.B. für Sanftanlauf).
Inverter starts with the minimum output frequency d.2 and
slowly drives up the output voltage at the current limit until d.2
is attained (e.g. for smooth starting).
