CÓMO COLGAR EL ENSAMBLAJE DEL MOTOR
Instalación estándar en techo
Paso 1. Pasa los cables de suministro de 120 voltios a través del orificio
central en el soporte colgante del techo como lo muestra la Figura 5.
Paso 2. Asegura el soporte colgante a la caja eléctrica en el cielo raso
con los tornillos y arandelas suministrados con aquella.
Paso 3. Retira el pasador de enganche, el pasador de seguridad
y los tornillos de fijación de la parte superior del conjunto ensamblado
del motor.
Paso 4. Inserta los cables que salen por la parte superior del motor
del ventilador a través de la cubierta del acoplador, la tapa de la
cubierta, la cubierta, el aro decorativo y luego por el tubo bajante
y la esfera. (Fig. 6)
Paso 5. Alinea los orificios en la parte inferior del tubo bajante con
aquellos del collarín en la parte superior de la carcasa de motor (Fig. 6).
Inserta con cuidado el pasador de enganche a través de los orificios
del collarín y del tubo bajante. Ten cuidado de no apretarlo contra
el cableado dentro del tubo bajante. Inserta el pasador de seguridad
en el orificio cercano al extremo del pasador de enganche hasta que
quede encajada en su posición.
Paso 6. Aprieta firmemente los dos tornillos de fijación en la parte
superior del motor de ventilador. (Fig. 6)
Paso 7. Coloca la esfera del tubo bajante dentro del soporte de montaje
colgante. (Fig. 7)

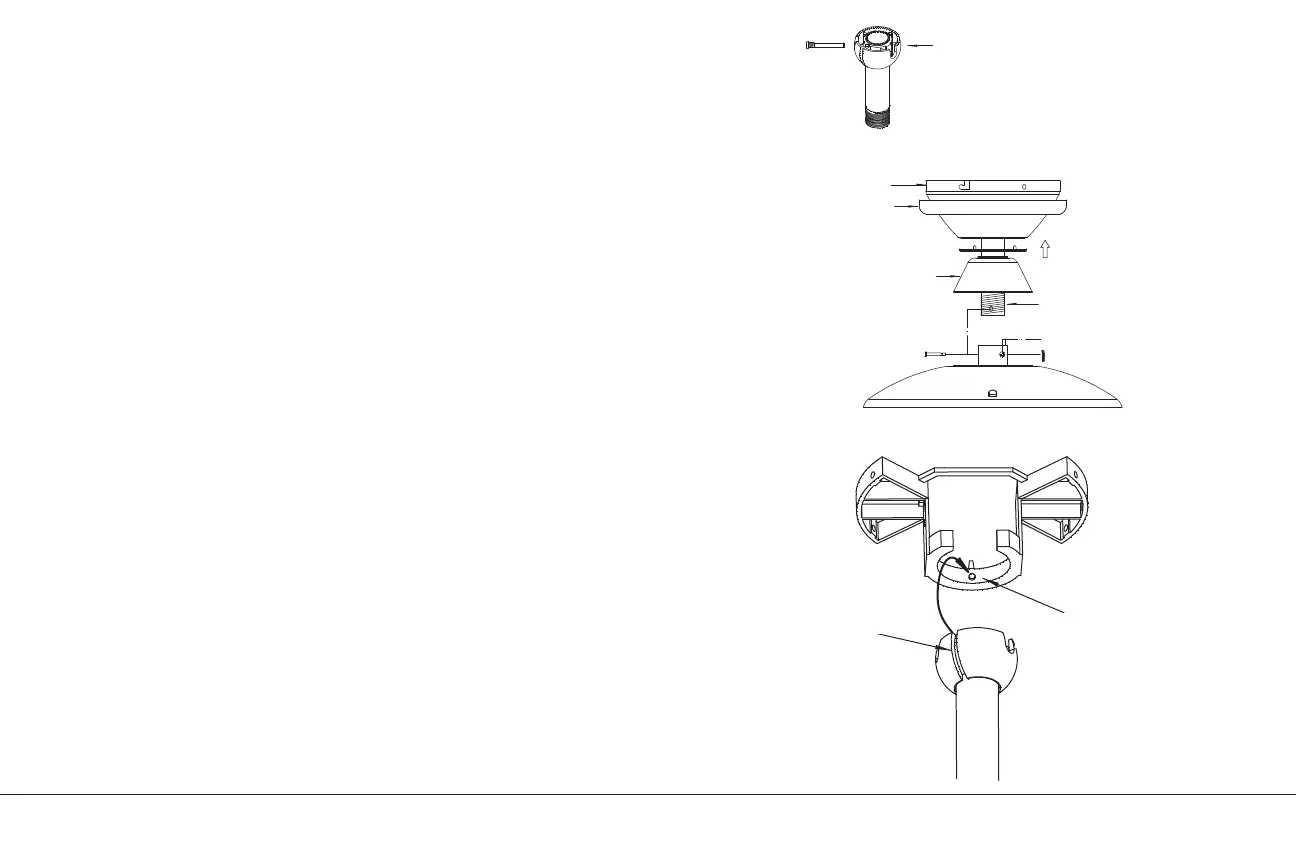

Fig. 6
Registration slot
Check tab
Locking pin
Set screws
Hitch pin
Ceiling canopy
Decoration ring
Coupler cover
Downrod
Cross pin
Hanger ball
Pasador transversal
Cubierta de
techo
Aro decorativo
Cubierta del
acoplador
Esfera de soporte
Tornillos de ajuste
Ranura de
registración
Pestaña de
comprobación
Pasador de enganche
Pasador de cierre
Tubo bajante
