10
Fig. 7
CÓMO COLGAR EL ENSAMBLAJE DEL MOTOR
Instalación cerca del techo
Paso 1. Pasa los cables de suministro de 120 voltios a través
del orificio central en el soporte colgante del techo como lo muestra
la Figura 5.
Paso 2. Asegura el soporte colgante a la caja eléctrica en el cielo
raso con los tornillos y arandelas suministrados con aquella.

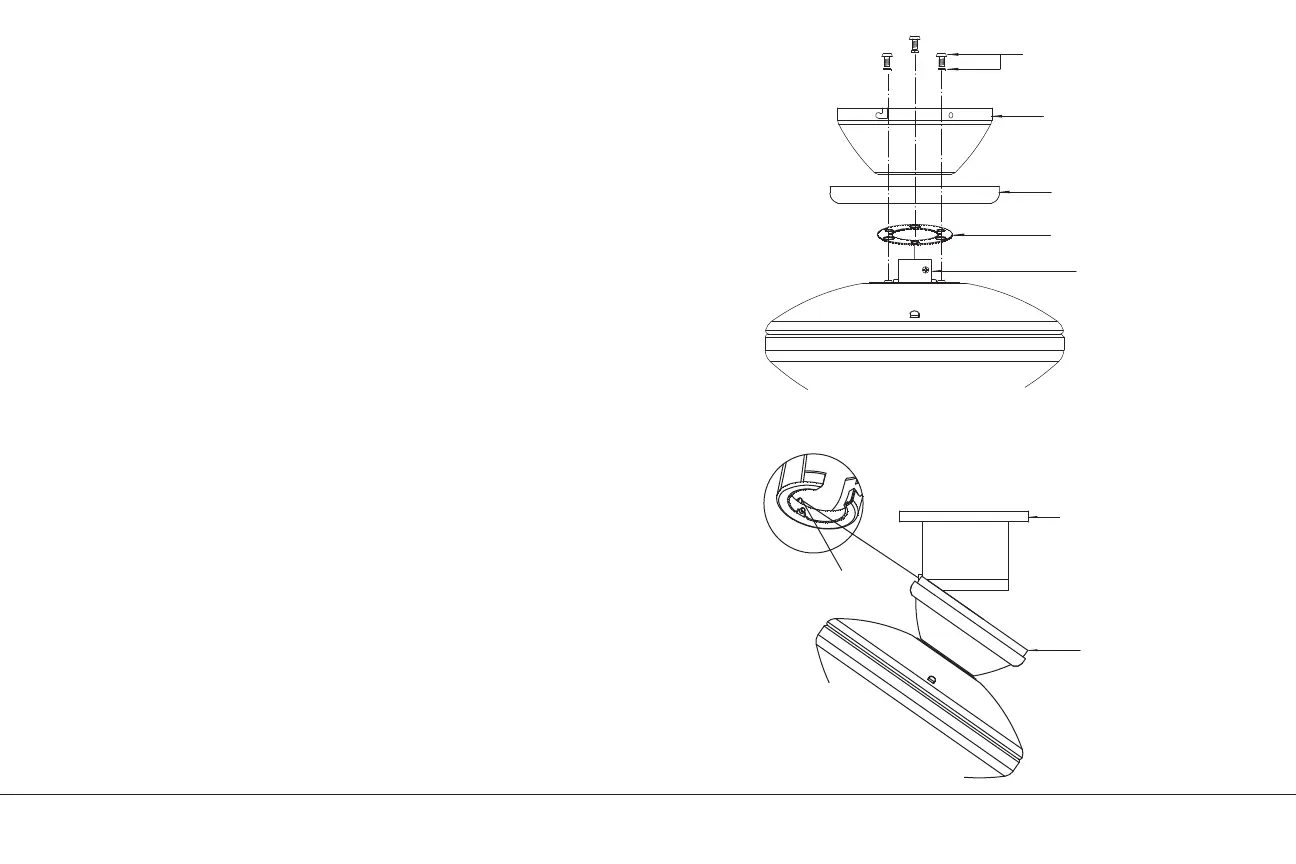

Paso 3. Retira tres de los seis tornillos y arandelas de seguridad
(alternados) del collarín en la parte superior del motor (Fig. 8).
Paso 4. Coloca la cubierta de techo con el aro decorativo y la junta
sobre el collarín en la parte superior del motor. Alinea los orificios
de montaje con los orificios del motor y asegura con los tornillos
y arandelas de seguridad suministrados. (Fig. 8)
Paso 5. Aprieta bien los tornillos de montaje.
ADVERTENCIA: Si no ajustas correctamente los tres tornillos
según lo indicado en el paso 5 se pueden aflojar y posiblemente
se caiga el ventilador.
Paso 6. Cuelga el ventilador en el gancho del soporte de montaje.
Asegúrate de que la cubierta esté bien asegurada en el gancho
como se muestra en la Fig. 9. Esto te permitirá hacer las conexiones
eléctricas.
Ceiling mountin
bracket
Canopy
Hook
Fig. 8
Fig. 9
Screws and Lock
washers(3 of 6 places)
Canopy
Gasket
Collar
Decoration ring
Tornillos y arandela de seguridad
(3 de 6 lugares)
Cubierta
Cubierta
Aro decorativo
Junta
Collarín
Soporte de montaje
en techo
Gancho
