38

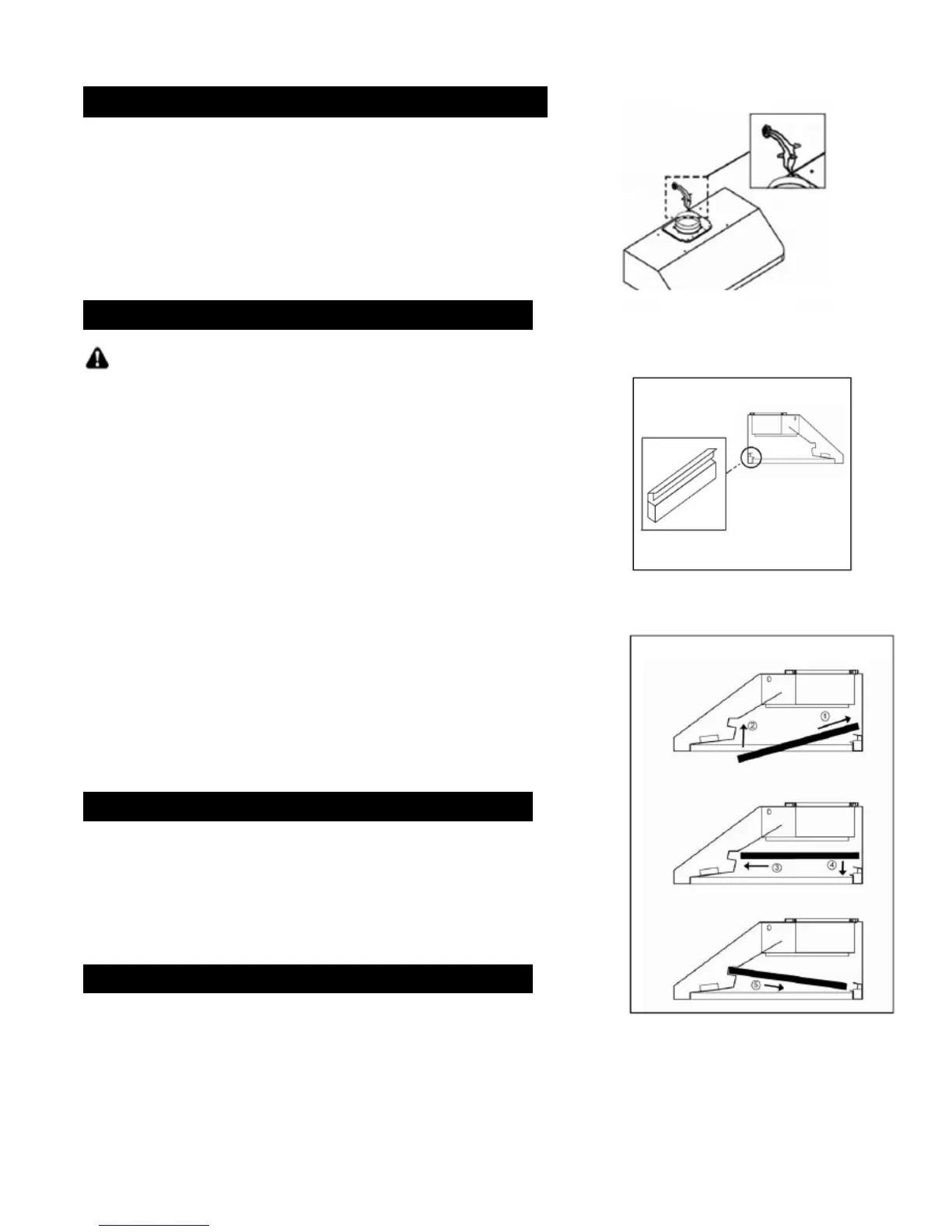

5. Utiliser un tuyau d'aluminium ou d'acier pour raccorder
l'évent de sortie en plastique de 6 po de la hotte au
réseau de conduits au-dessus. Utiliser du ruban adhésif
entoilé d'aluminium pour rendre les raccords
sécuritaires et hermétiques. Voir Figure 4.
6. Pour convertir le réseau de conduits à du 7 po rond,
fixer l'adaptateur rond (fourni) de 7 po à l'évent de sortie
de 6 po.
CONSIGNES DE SÉCURITÉ
RISQUE DE CHOC ÉLECTRIQUE. CETTE HOTTE DE
CUISINIÈRE DOIT ÊTRE MISE À LA TERRE ADÉQUATEMENT.
CE TRAVAIL DOIT ÊTRE EXÉCUTÉ PAR UN ÉLECTRICIEN
PROFESSIONNEL EN CONFORMITÉ AVEC TOUS LES CODES
D'ÉLECTRICITÉ LOCAUX ET NATIONAUX QUI
S'APPLIQUENT. AVANT DE BRANCHER DES FILS, COUPER
LE COURANT ÉLECTRIQUE AU TABLEAU DE DISTRIBUTION
PRINCIPAL ET VERROUILLER CE DERNIER POUR ÉVITER
QUE LE COURANT SOIT REMIS ACCIDENTELLEMENT.
7. Branchement des fils électriques
- Raccorder les trois fils (noir, blanc et vert) aux fils de
la maison et les couvrir avec des capuchons de
connexion. Raccorder les fils selon la couleur : noir
avec noir, blanc avec blanc et vert avec vert. Voir
Photo 5.
- S'il est nécessaire de cacher les connexions des fils
électriques, enfoncer les fils dans le boîtier de
câblage. Accéder aux connexions par le dessous de
la hotte. S'assurer que les fils ne glissent pas entre le
moteur ou toute autre pièce en mouvement afin de
prévenir tout dommage.
8. Fixer le récupérateur à graisse. Voir photo 6.
9. Voir photo 7. 1) Faire glisser le filtre déflecteur dans la
hotte. 2) Pousser le filtre déflecteur vers le haut. 3) Le
glisser vers l'avant. 4) Le tirer vers le bas. 5) Bien
l'insérer en place.
10. Pour le panneau pare-éclaboussures (inférieur), répéter
les étapes précédentes. Voir en page 45.
11. Démarrer la hotte par la commande marche/arrêt
(ON/OFF). Vérifier le fonctionnement de toutes les
lampes et du ventilateur.
12. Remettre ce manuel au propriétaire pour consultation
future.
RACCORDEMENT AU RÉSEAU DE CONDUITS
BRANCHEMENT À L'ALIMENTATION ÉLECTRIQUE
INSTALLATION DES ACCESSOIRES
ASSEMBLAGE FINAL
Photo 6
Photo 7
Connecteur de fil
Photo 5
