39
INSTALLATION SOUS UN ÎLOT
*** Cette installation est possible uniquement avec l'achat d'un
couvre-conduit optionnel (N
o
de modèle RA1020DC).
NOTE: AFIN DE PRÉVENIR TOUT DOMMAGE À LA
HOTTE, IL FAUT EMPÊCHER LES DÉBRIS DE
PÉNÉTRER DANS L'OUVERTURE DE VENTILATION.

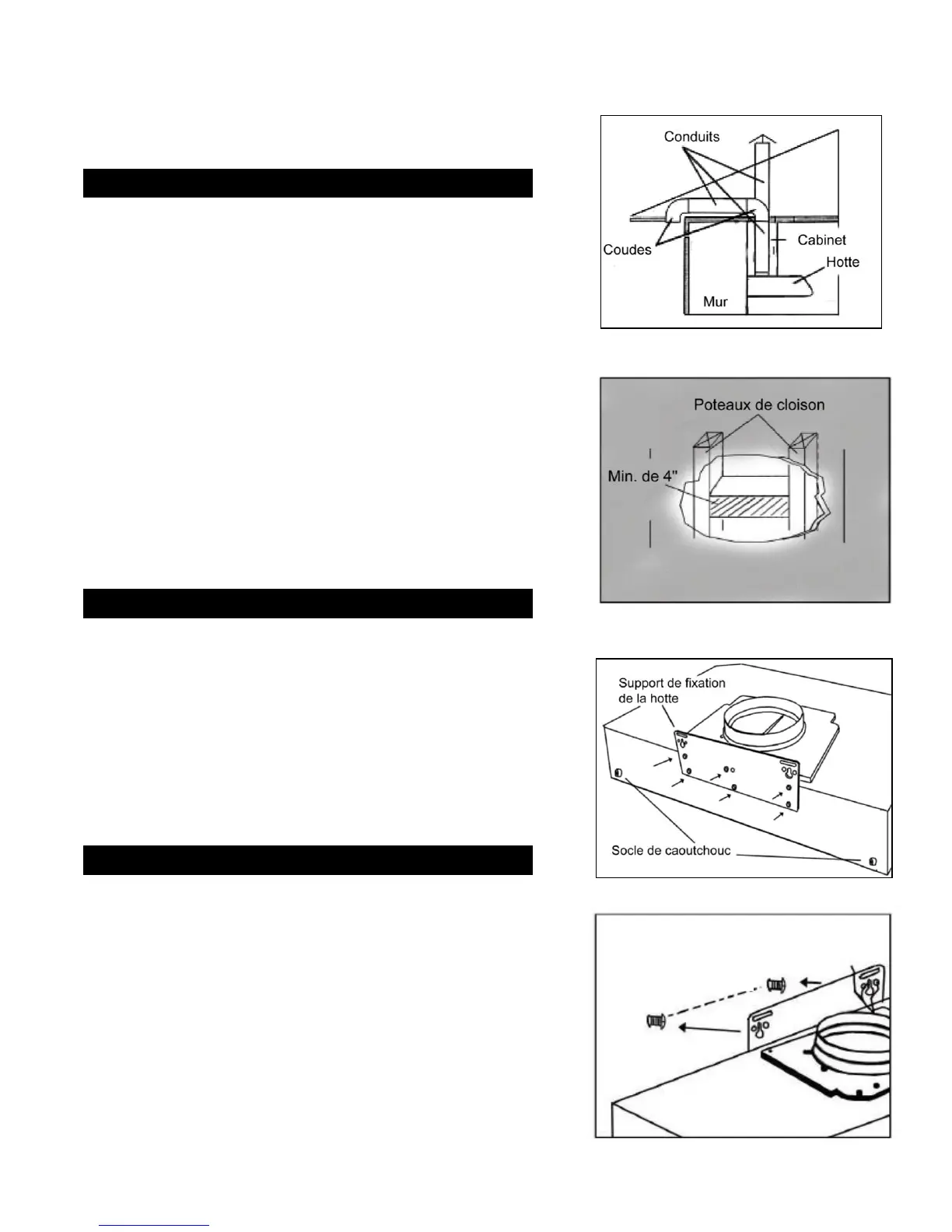

Choisir l'emplacement du conduit de ventilation de la
hotte vers l'extérieur. Voir Photo 8.
Un conduit court et droit permet de maximiser le
rendement de la hotte.
Essayer d'éviter autant que possible les raccords, les
coudes et les longues sections de conduit puisque
ceux-ci peuvent réduire le rendement de la hotte.
Utiliser du ruban adhésif entoilé d'aluminium pour
sceller les raccords entre les sections de tuyau.
Si nécessaire, renforcer le mur arrière en y ajoutant du
bois de charpente pour une installation sécuritaire.
À l'aide des références du Tableau 2 et des mesures
de la page 46, déterminer la hauteur du soutien de
bois supplémentaire. Voir Figure 9.
Avant de l'installer, brancher la hotte temporairement
pour vérifier si son fonctionnement est adéquat.
Important : enlever la pellicule protectrice de la
hotte et du couvre-conduit (s'il y a lieu).
Si requis, fixer deux cales de caoutchouc (fournies) à
l'aide de deux vis 4 x 8 mm (fournies) à l'endos de la
hotte.
Fixer le support de fixation de hotte à l'arrière de la
hotte à l'aide des vis 3/16 po x 3/8 po (fournies) comme
illustré à la photo 10.
AVERTISSEMENT : S'il faut déplacer une cuisinière
électrique pour installer la hotte, couper d'abord
l'alimentation électrique à cette cuisinière par le
tableau de distribution principal. COUPER LE GAZ
AVANT DE DÉPLACER UNE CUISINIÈRE À GAZ.
1) À l'aide des références du Tableau 2 et des mesures
des pages 44-45, marquer les repères de mise à
niveau de la hotte. Fixer deux vis (non fournies) au mur
en laissant un jeu de 1/8 po du mur.
2) Aligner le support de fixation de la hotte aux deux vis
au mur et accrocher la hotte en place comme illustré à
la photo 11. Serrer les vis pour bien fixer la hotte au
mur.
PRÉPARATION AVANT L'INSTALLATION
PRÉPARATION DE LA HOTTE AVANT L'INSTALLATION
