3) Pour des raisons de sécurité, des trous défonçables
supplémentaires sont fournis à l'endos de la hotte.
Retirer les filtres déflecteurs et fixer les vis au mur en y
accédant par le dessous de la hotte.
AVERTISSEMENT : S'ASSURER QUE LA HOTTE EST
BIEN FIXÉE AVANT DE LA LÂCHER.
CONSIGNE DE SÉCURITÉ
RISQUE DE CHOC ÉLECTRIQUE. CETTE HOTTE DE
CUISINIÈRE DOIT ÊTRE MISE À LA TERRE
ADÉQUATEMENT. CE TRAVAIL DOIT ÊTRE EXÉCUTÉ
PAR UN ÉLECTRICIEN PROFESSIONNEL EN
CONFORMITÉ AVEC TOUS LES CODES D'ÉLECTRICITÉ
LOCAUX ET NATIONAUX QUI S'APPLIQUENT. AVANT DE
BRANCHER DES FILS, COUPER LE COURANT
ÉLECTRIQUE AU TABLEAU DE DISTRIBUTION
PRINCIPAL ET VERROUILLER CE DERNIER POUR ÉVITER
QUE LE COURANT SOIT REMIS ACCIDENTELLEMENT.

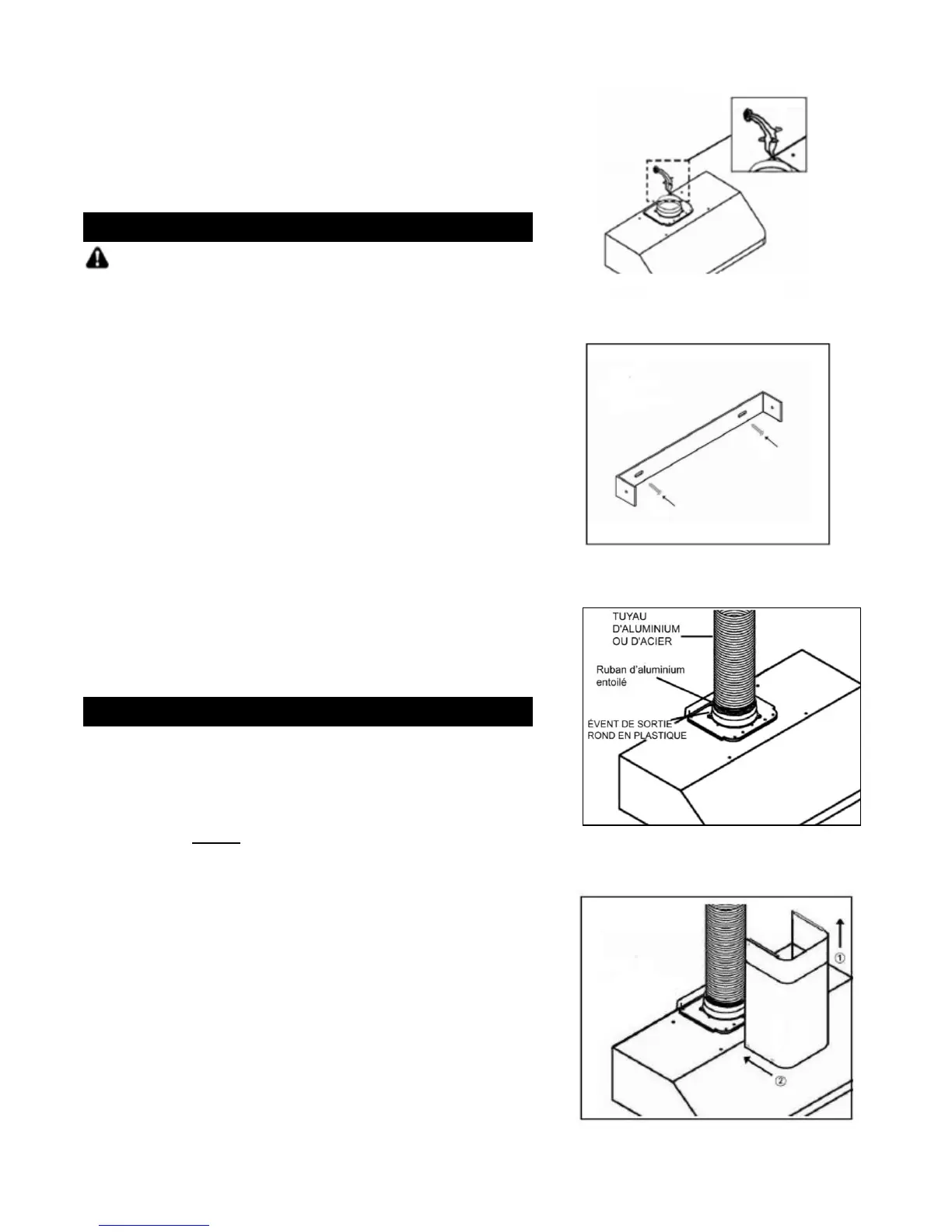

4) Branchement des fils électriques
- Raccorder les trois fils (noir, blanc et vert) aux fils de la
maison et les couvrir avec des capuchons de
connexion. Raccorder les fils selon la couleur : noir
avec noir, blanc avec blanc et vert avec vert. Voir
photo 12.
- S'il est nécessaire de cacher les connexions des fils
électriques, enfoncer les fils dans le boîtier de câblage.
Accéder aux connexions par le dessous de la hotte.
S'assurer que les fils ne glissent pas entre le moteur ou
toute autre pièce en mouvement afin de prévenir tout
dommage.
5) Marquer l'emplacement du support du couvre-conduit.
Utiliser la référence E du Tableau 2 ainsi que les
mesures des pages 44-45. Fixer solidement le support
du couvre-conduit à l'aide de deux vis (fournies). Voir
photo 13. NOTE : Le couvre-conduit intérieur recouvrira
le support de fixation du couvre-conduit.
6) Utiliser un tuyau d'aluminium ou d'acier pour raccorder
l'évent de sortie en plastique de la hotte au réseau de
conduits au-dessus. Utiliser du ruban adhésif entoilé
d'aluminium pour rendre les raccords sécuritaires et
hermétiques. Voir photo 14.
7) Pour convertir le réseau de conduits à du 7 po rond, fixer
l'adaptateur rond (fourni) de 7 po à l'évent de sortie rond
en plastique de 6 po.
8) Faire glisser le couvre-conduit intérieur de 2 po vers le
haut avant de glisser le couvre-conduit complet sur la
hotte. Voir photo 15.
BRANCHEMENT À L'ALIMENTATION ÉLECTRIQUE
Installation du couvre-conduit
