6.2 Accrochage d’une enceinte 12XT ou 112P (resp.115XT HiQ) par l’étrier ETR12 (resp. ETR15)
6.2.1 Montage
L’étrier ETR12 (resp. ETR15) s’enclenche sur une enceinte 12XT ou 112P (resp. 115XT HiQ) de la manière suivante :
1. a. Ôter la goupille à attache rapide située à l’extrémité du bras articulé de l’étrier.
b. Tirer la goupille de sécurité et ouvrir le bras articulé.

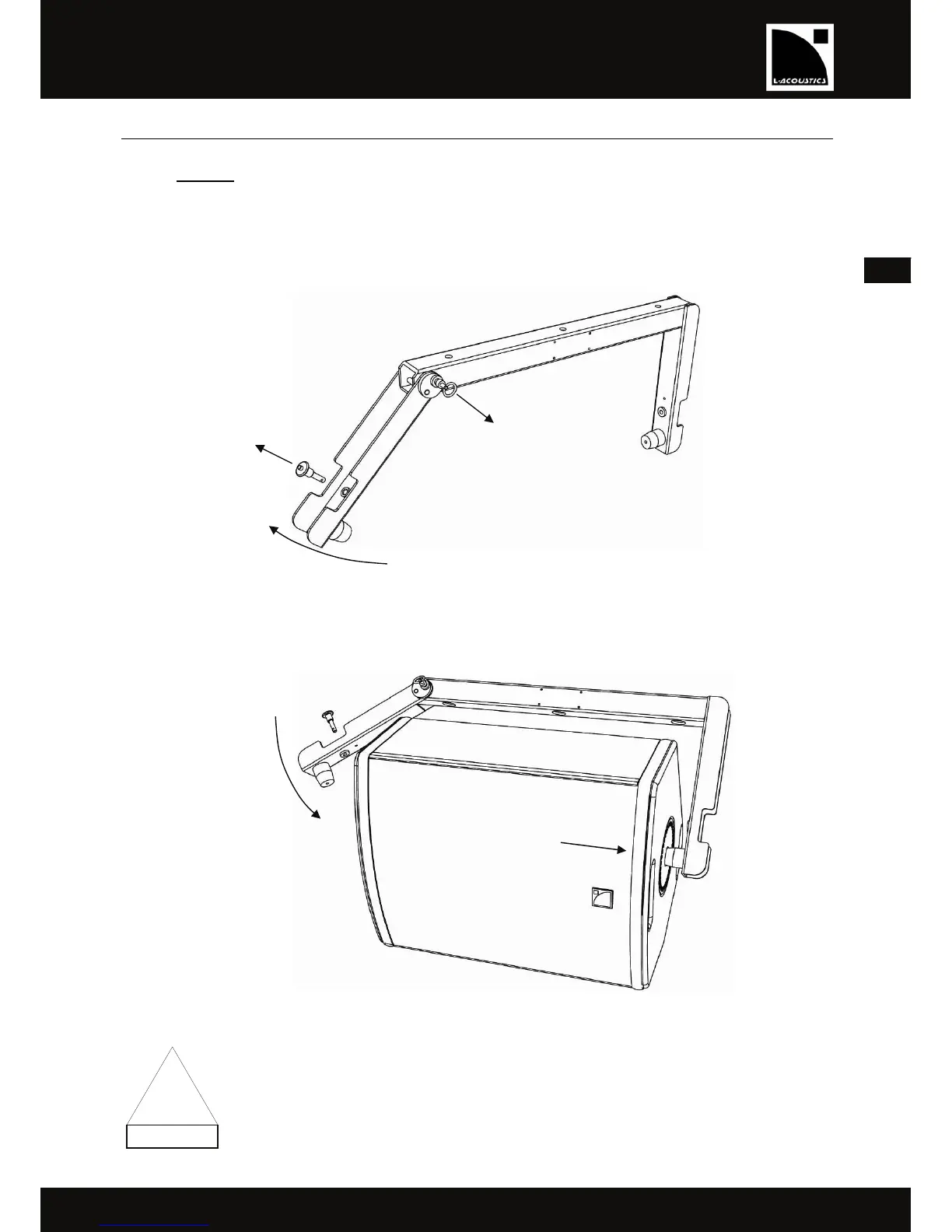

Figure 11 : Ouverture du bras articulé
2. a. Enclencher une embase de l’enceinte sur le pion du bras fixe.
b. Replier le bras articulé sur la seconde embase de l’enceinte : la goupille de sécurité se réenclenche
automatiquement.
Figure 12 : Fixation de l’étrier ETR12 sur l’enceinte
S’assurer que le bras articulé de l’étrier est sécurisé en vérifiant que la goupille de sécurité
soit enclenchée et que le bras articulé ne puisse plus pivoter librement.
Pour installer l’enceinte en position verticale,
toujours positionner le bras fixe de l’étrier au-dessous de l’enceinte.
a.
b.
a.
b.
