6.4 Levage d’une enceinte 12XT, 112P, ou 115XT HiQ par l’accessoire XTLIFTBAR
6.4.1 Montage
1. Ôter les deux goupilles à attache rapide.
2. a. Insérer le pion du XTLIFTBAR dans l’embase supérieure de l’enceinte.
b. Sélectionner l’angle désiré : par pas de 10° pour un réglage en azimut (directivité dans le plan horizontal),
ou sur la position 0° (parallèle aux côtés de l’enceinte) pour un réglage en angle de site (directivité dans le plan
vertical).
c. Enclencher les deux goupilles à attache rapide pour sécuriser le système.

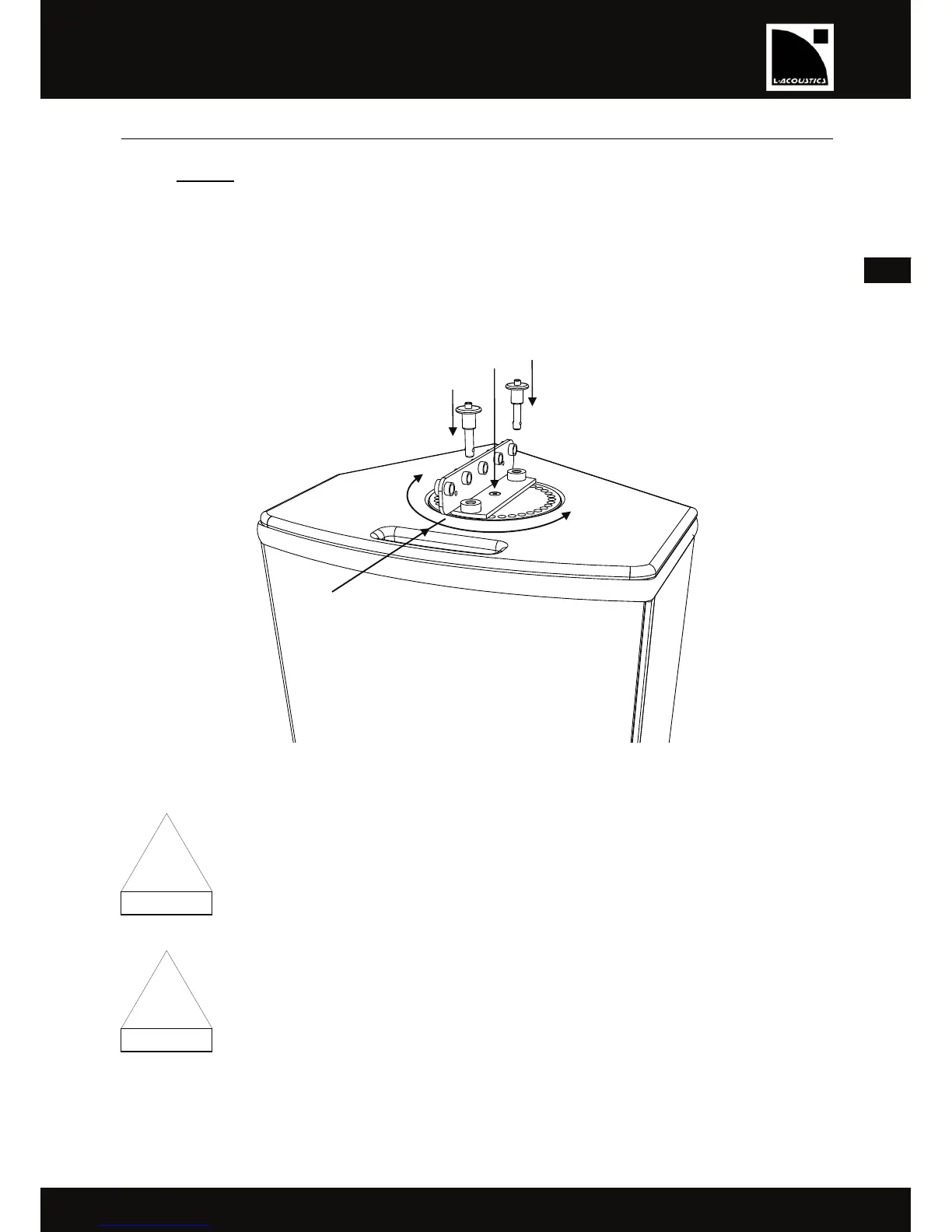

Figure 17 : Positionnement du XTLIFTBAR sur une enceinte pour un réglage en angle de site
S’assurer que l’ensemble est sécurisé en vérifiant que les deux goupilles à attache rapide
soient enclenchées et qu’elles ne puissent plus translater librement.
Pour un réglage en angle de site, vérifier que le XTLIFTBAR soit parallèle aux faces latérales
de l’enceinte afin d’équilibrer le centre de gravité de l’ensemble.
Position 0°
a.
c.
c.
b. Réglage par
pas de 10°
!
