LEGRAND IME Delta D2-B - Negative Safety Wiring

9
Relè dierenziale MRCD di tipo "B"
Type "B" MRCD dierential relay
Manuale d'installazione • Installation manual • Manuel d'installation • Installationsanweisungen • Manual de instalación
• Installazione • Installation • Installation • Installieren • Instalación
1718 19
61
62
60
T/R 18 17
19
T/R A1
A2
1
DELTA D2-b
TR
MENU
ON AL1 AL2
IEC60947-2 MRCD
US
~/+~/-
ST
L
N 12 3
XXXX
TDB...
000
Max. 3Mt
Il range di settaggio di I∆n sul toroide (TDB...) deve essere congruo con la soglia di sgancio programmata nel MRCD
The setup range of IΔn on the toroid (TDB...) must be consistent with the release threshold set in MRCD
La plage de réglage de In sur le toroïde (TDB...) doit être cohérente avec le seuil de décrochage programmé dans le MRCD
Der Einstellbereich von IΔn am Ringstromwandler (TDB....) muss mit dem im MRCD programmierten Freigabeschwellenwert übereinstimmen
El rango de conguración de In en el toroide (TDB...) ha de ser coherente con el umbral de desenganche programado en el MRCD

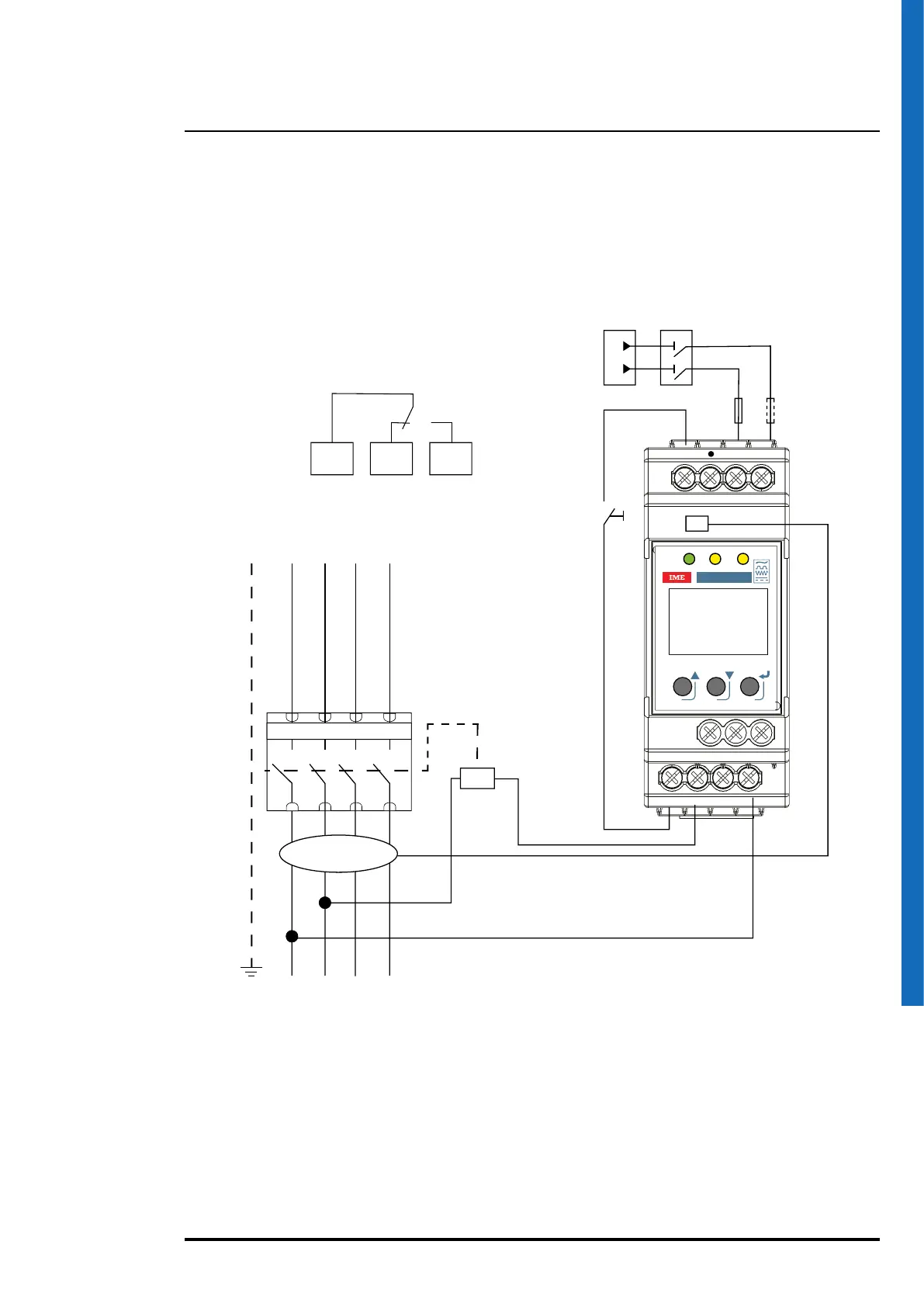

Sicurezza negativa contatto normalmente aperto
N.O. no apertura automatica in caso di mancanza tensione di alimentazione (Us)
Negative safety normally open contact
N.O. no automatic opening in case of lack of supply voltage (Us)
Sécurité négatif contact normalement ouvert
N.O. pas ouverture automatique en cas de manque tension d'alimentation (Us)
Negativ Sicherheit normalerweise oener Kontakt
N.O. kein automatisches Önen von Spannungsmangel Energieversorgung (Us)
Seguridad negativo contacto normalmente abierto
N.O. sin apertura automática en caso de falta voltaje de alimentación (Us)
