4.3 IR Sensorns avkänningsområde

4.3.1 Vertikalt avkänningsområde

1 m 2 m 3 m 4 m 5 m 6 m 7 m

2 m

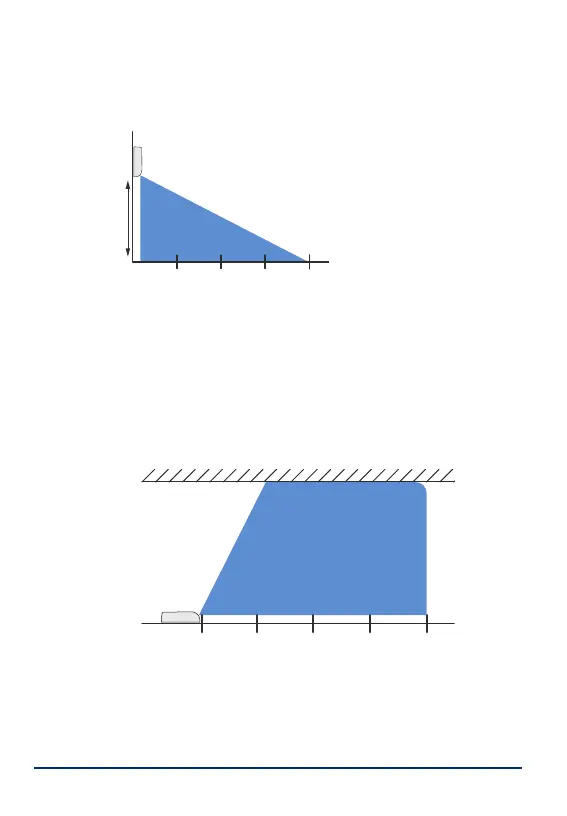

Bild 5. Ungefärligt avkänningsområde när enheten är mon-

terad på en vägg.

PIR II monteras normalt på en vägg och på ca 2

meters höjd. Avkänningsområdet är då ca 4 meter ut

i rummet.

Enheten kan även placeras på en horisontell yta,

t.ex. på golvet bredvid eller under en säng.

1 m 2 m 3 m 4 m

1 m

2 m

3 m

Bild 6. Ungefärligt avkänningsområde när enheten ligger

ner.
