30 PIR II User manual - NE41 19003-00 v1.2

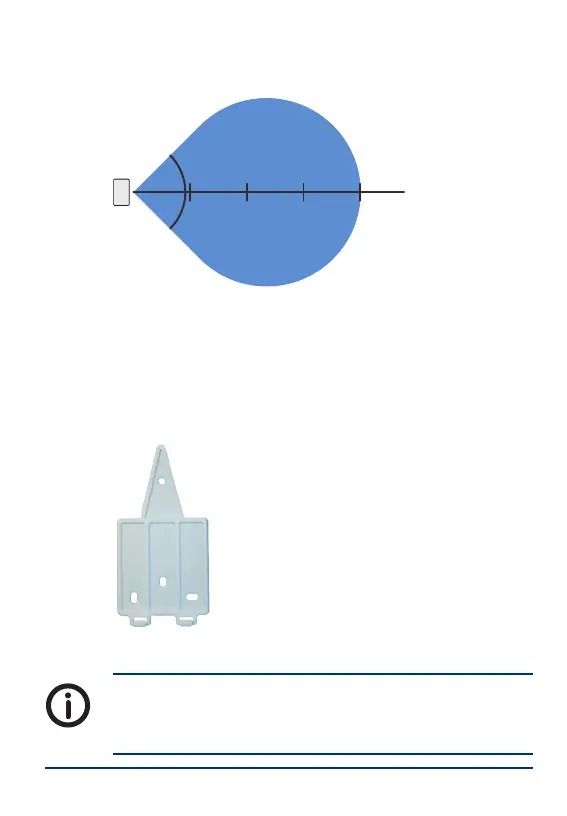

4.3.2 Horisontellt avkänningsområde
1 m 2 m 3 m 4 m
- 45°
+45°
Bild 7. Ungefärligt avkänningsområde.
4.4 Monteringskonsol
Monteringskonsolen används vanligen när PIR II ska
användas som dörrlarm och monteras på ett dörr-
blad, see ”6 IDA (Intelligent dörrlarm)”.
Bild 8. Monteringskonsol.
Skruvarna måste vara mellan 3.5- 3.7 mm i diamater
samt minst 30 mm långa. Skruvhuvudet får inte vara
mer än 2 mm högt.
