49PIR II User manual - NE41 19003-00 v1.2

4.3 IR-Detektorsensor

4.3.1 Vertikaler Erfassungsbereich

1 m 2 m 3 m 4 m 5 m 6 m 7 m

2 m

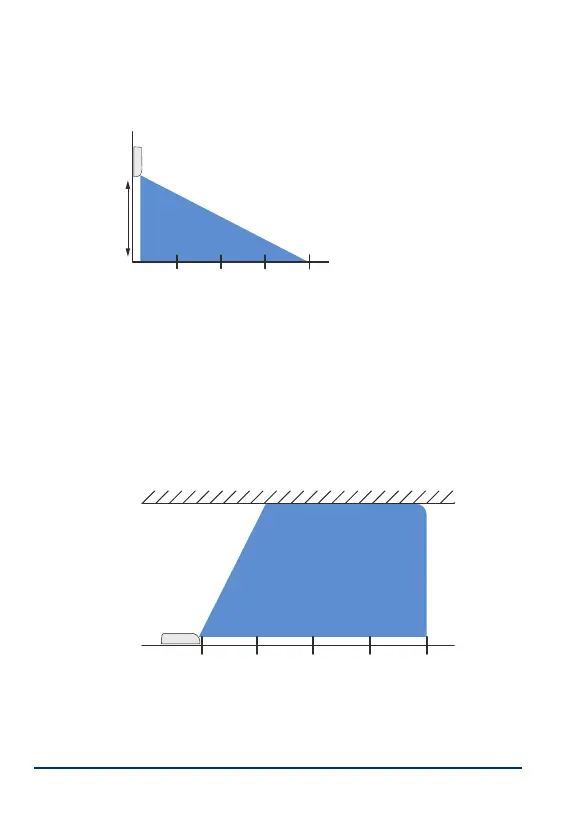

Bild 5. Ungefährer vertikaler Erfassungsbereich bei Wand-

montage.

Typischerweise wird der PIR II an einer Wand in Höhe

von ca. 2 Metern montiert. Der Erfassungsbereich

erstreckt sich dann über ca. 4 Meter.

Das Gerät kann aber auch auf einer horizontalen Flä-

che aufgestellt werden, z.B. auf dem Boden, neben

oder unter einem Bett.

1 m 2 m 3 m 4 m

1 m

2 m

3 m

Bild 6. Ungefährer vertikaler Erfassungsbereich bei horizon-

taler Anordnung.
