4.3.2 Horizontaler Erfassungsbereich
1 m 2 m 3 m
4 m 5 m 6 m 7 m
- 45°
+45°

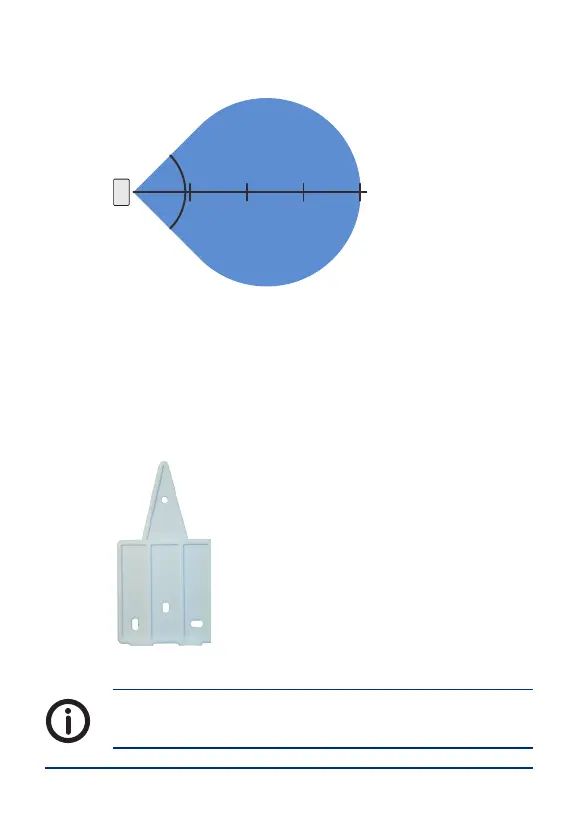

Bild 7. Ungefährer horizontaler Erfassungsbereich.
4.4 Montagehalterung
Die Montagehalterung wird normalerweise bei PIR II
eingesetzt, wenn er als Türalarm verwendet wird,
um das Gerät an einer Tür zu montieren. Siehe „6 ITA
(Intelligenter Türalarm)“.
Bild 8. Montagehalterung.
Die Schrauben müssen 3,5 - 3,7 mm dick, mindestens 30
mm lang und der Kopf darf nicht höher als 2 mm sein.
