LEGRAND neat PIR II - Page 71

71PIR II User manual - NE41 19003-00 v1.2
4.3 Sensor detector IR
4.3.1 Área de detección vertical
1 m 2 m 3 m 4 m 5 m 6 m 7 m
2 m

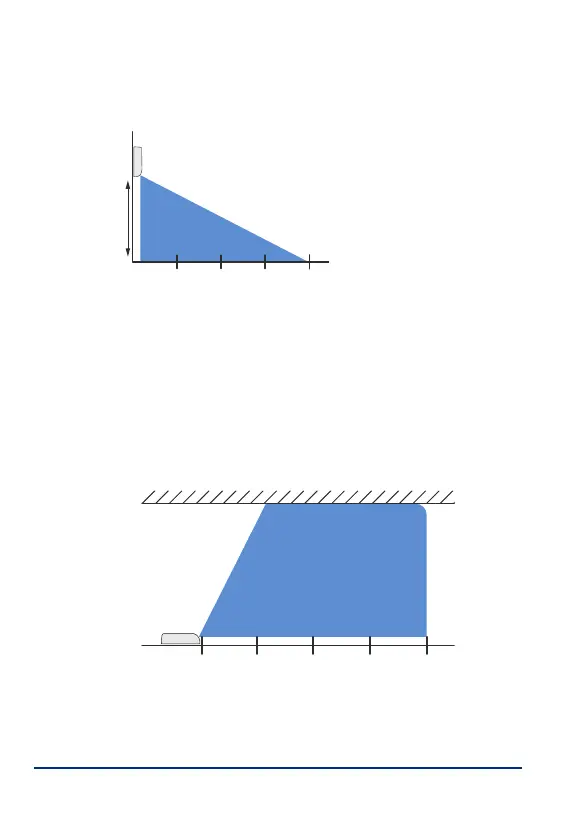

Imagen 5. Área de detección aproximada montada en una
pared.
Por lo general, el PIR II se monta en una pared y a
una altura de aproximadamente 2 metros. El rango
de detección es de aproximadamente 4 metros.
La unidad también se puede colocar en una super-
cie horizontal, por ejemplo, en el suelo al lado o
debajo de una cama.
1 m 2 m 3 m 4 m
1 m
2 m
3 m
Imagen 6. Área de detección aproximada cuando se coloca
horizontalmente.
