72 PIR II User manual - NE41 19003-00 v1.2

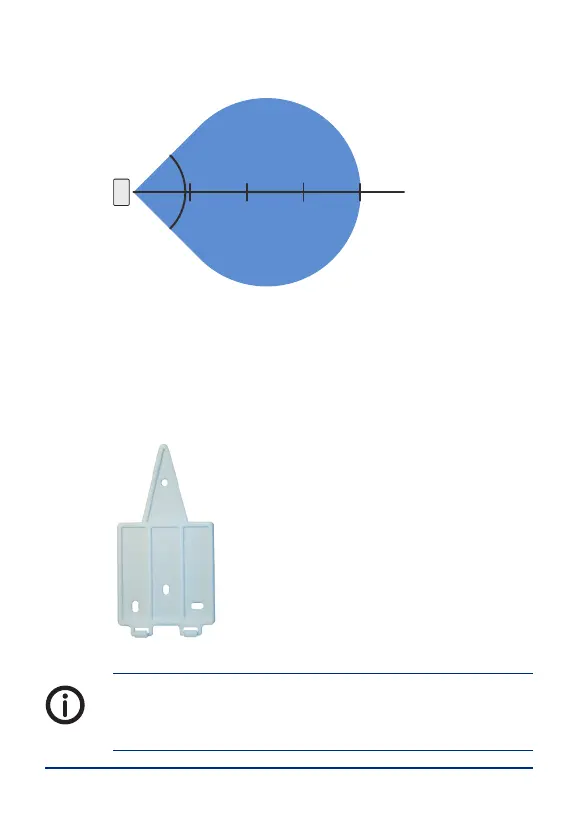

4.3.2 Área de detección horizontal
1 m 2 m 3 m 4 m
- 45°
+45°
Imagen 7. Área de detección horizontal aproximada.
4.4 Soporte de montaje
El soporte de montaje se usa normalmente cuando
PIR II se utiliza como alarma de puerta para colocar
la unidad en la hoja de la puerta consulte “6 IDA
(Alarma de Puerta Inteligente)”.
Imagen 8. Soporte de montaje.
Los tornillos deben ser de 3.5 a 3.7 mm de ancho y al
menos 30 mm de largo y la cabeza no debe exceder
los 2 mm de altura.
