75PIR II User manual - NE41 19003-00 v1.2
6.1.1 En una puerta de salida
Se recomienda montar el PIR II en el interior de la
hoja de la puerta saliente (vista desde las instalacio-
nes del usuario) y el contacto magnético en el marco
de la puerta de acuerdo con la Imagen 9 mostrada a
continuación.
ON
OFF

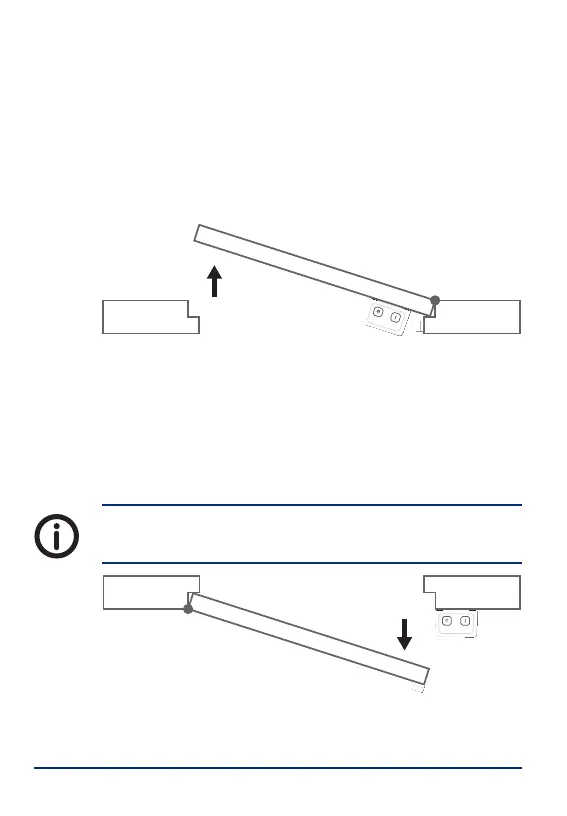

Imagen 9. Montaje en una hoja de puerta saliente.
6.1.2 En una puerta entrante
Cuando la hoja de la puerta (vista desde las ins-
talaciones del usuario) es entrante, el PIR II debe
montarse en el marco de la puerta y el contacto
magnético en la hoja de la puerta.
¡Asegure la alineación correcta del contacto magnéti-
co de la puerta!
ON
OFF
Imagen 10. Montaje en una hoja de la puerta entrante.
