9. Zubehör
Gelenkhalter
Sollen z. B. an Patronenhülsen die Hülsenmän-
tel, die Profile der Schlagbolzeneindrücke an
den Zündhütchen oder die Abdrücke der Ab-
ziehkralle nacheinander bei einer Aufspannung
verglichen werden, so ist die Benutzung von
Gelenkhaltern (49.1) notwendig. Ihr Gelenk wird
mit einer Rändelschraube (49.2) fixiert.
Die Gelenkhalter sind als Zwischenstücke zu
den vorgenannten Aufnahmen mit Ausnahme
der Geschosshalter anzuwenden. Sie bieten zu-
sätzlich zu den von den verstellbaren Haltern
gebotenen Verstellmöglichkeiten eine zusätz-
liche Drehung und Neigung der Objekte. Die
Neigung der Objekte kann an der Rändelschrau-
be (49.2) arretiert werden.

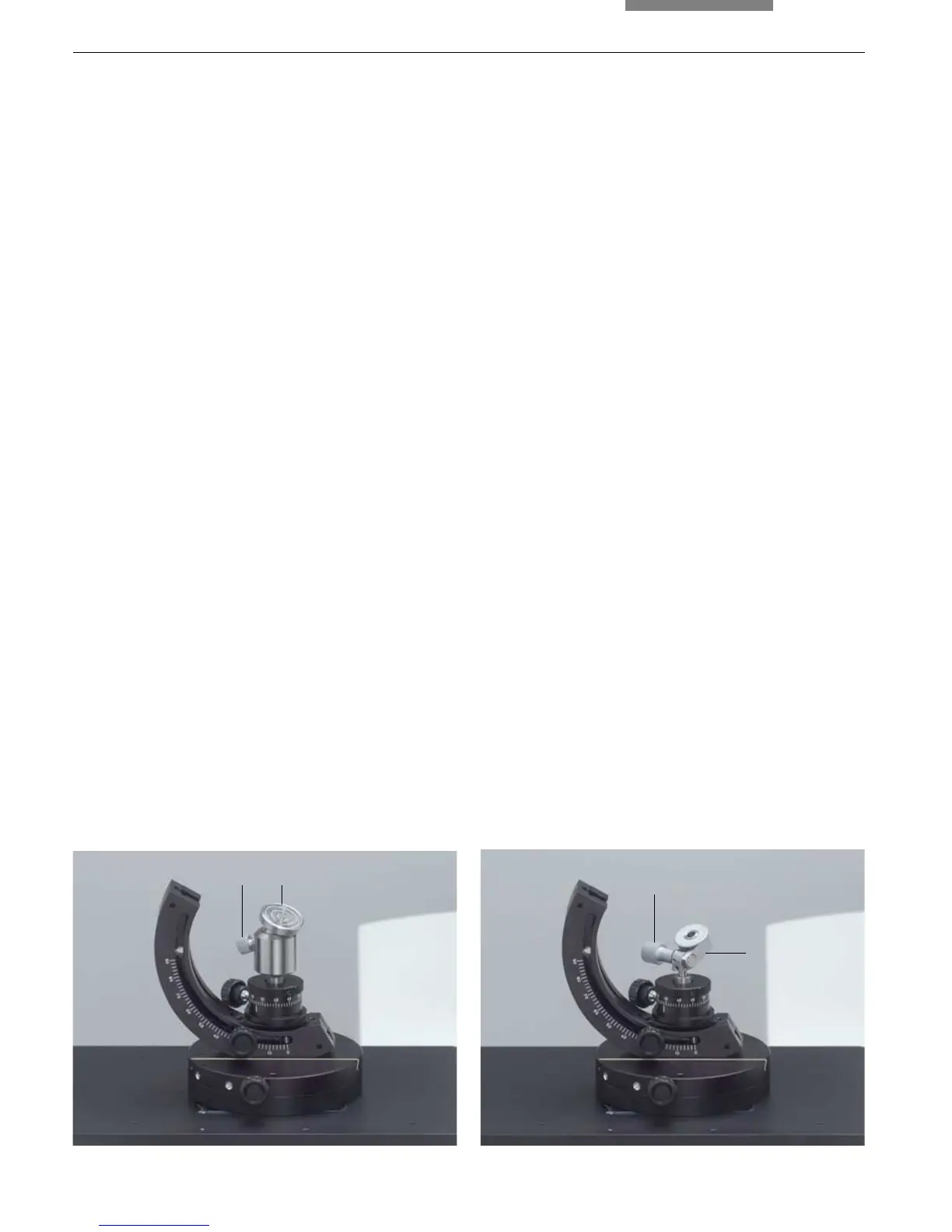

Abb. 49 Verstellbarer Halter mit Gelenkhalter
1 Gelenkhalter
2 Feststellschraube
Abb. 48 Verstellbarer Halter mit Objekttisch ø 25 mm
mit Kugelgelenk
1 Objekttisch ø 25 mm mit Kugelgelenk
2 Klemmschraube
Objekttische ø 25 mm mit Kugelgelenk
Die Objekttische ø 25 mm mit Kugelgelenk (48.1)
werden von dem Steckfutter der verstellbaren
Halter aufgenommen.
Nach Lösen der Klemmschraube (48.2) am Ku-
gelgelenk kann die Tischfläche, die mit einem
Rillenprofil versehen ist, beliebig geneigt wer-
den. Nach Ausrichtung des Objektes ist die
Klemmschraube (48.2) wieder anzuziehen.
