Mise en service
Téléchargement d’un projet sur l’unité de commande
Etablissement de la liaison entre l’unité de commande et le PC
5

112
EDBPM−H502 DE/EN/FR 5.1
5.2 Téléchargement d’un projet sur l’unité de commande
5.2.1 Etablissement de la liaison entre l’unité de commande et le PC
 Stop !
Ne relier le PC à l’unité de commande qu’en l’absence de tension !
l
HMI Designer
FUSE 800 mA
+(18-32) VDC 10W
0 VDC
1
2
3
4
N. C.
1234
ASP8
1
2
0
N.C.
CAN+
Shield
CAN-
V-
1234 5
h502_007

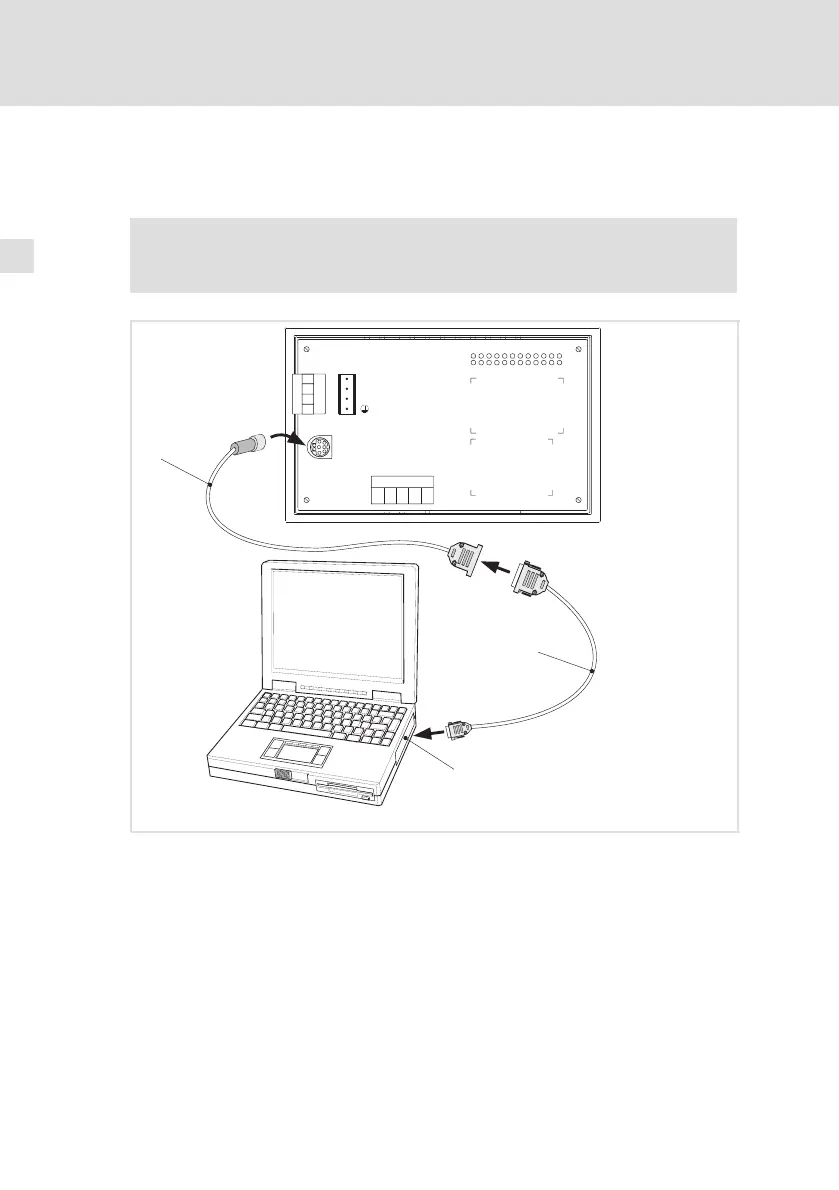

Fig.5−1 Etablissement de la liaison entre l’unité de commande au PC
1. Enficher l’adaptateur de paramétrage EPZ−H111  dans la prise ASP8.
2. Relier le câble de téléchargement EPZ−H110  avec l’adaptateur
EPZ−H111
.
3. Enficher le câble de téléchargement EPZ−H110  dans le port COM1 ou
COMx
du PC.
