LMF Clima LCM - 8 BMS Modbus RS485

Electronic Control "LCM" Manuale Utente
firmware 0.06 Rev.02 IT 13/ 15
IT
8 BMS Modbus RS485
Tipo di modbus Holding Register
Commando di lettura: 03 (03Hex)
Commando di scrittura: 16 (10Hex)
: Indirizzo controllore protocollo Modbus
1 default …55
: Baudrate protocollo Modbus
0= non usato
1= non usato
2= non usato
3= 9600 baud (default)
4= 19200 baud
: Parità protocollo Modbus
1= EVEN (default)
2= NONE
3= ODD
Bit di dati= 8 (non modificabile)
Bit di stop= 1 (non modificabile)
Cavo consigliato per linea dati con impedenza da 100-120ohm
BELDEN 3105A EIA Industrial RS-485 PLTC/CM

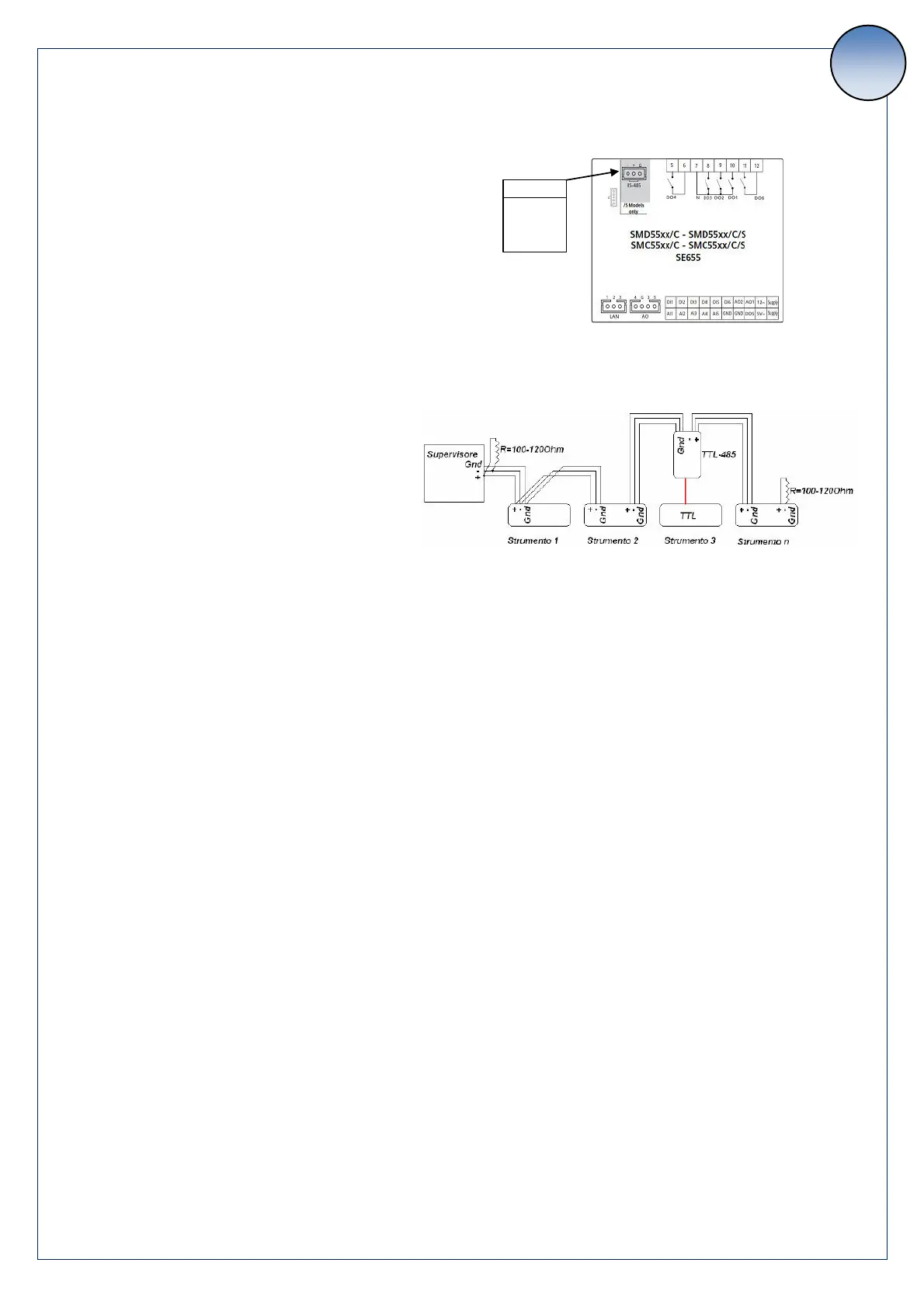

Esempio cablaggio rete
Cable
Gray: GND
White: +
Black: -
