LMF Clima LCM - 1 Specifiche Controllo; 2 Logica DI Controllo

Electronic Control "LCM" Manuale Utente
firmware 0.06 Rev.02 IT 3/ 15
IT
1 Specifiche controllo:
 Selezione automatica / manuale delle velocità
 Gestione valvola freddo / promiscua
 Gestione valvola caldo
 Gestione pompa freddo/promiscua
 Gestione pompa caldo
 Gestione antigelo batteria acqua
 Gestione resistenza ON-OFF
 Gestione pressostato filtri
 Gestione ventilazione con sonda CO
2
 Gestione ventilazione con 1 o 2 sensori di pressione
 Gestione camera di miscela
 Gestione camera di miscela con sonda CO
2
 Gestione Boost da tastiera
 Gestione allarmi
 Post ventilazione
 Programmazione settimanale
 ON-OFF remoto
 Ingresso digitale presenza persone PIR
 Ingresso digitale allarme incendio
 Cambio modo(caldo/freddo) da ingresso digitale
 Termica minima temperatura acqua calda
 Display remoto con sensore interno
 BMS protocollo Modbus RS485
2 Logica di controllo

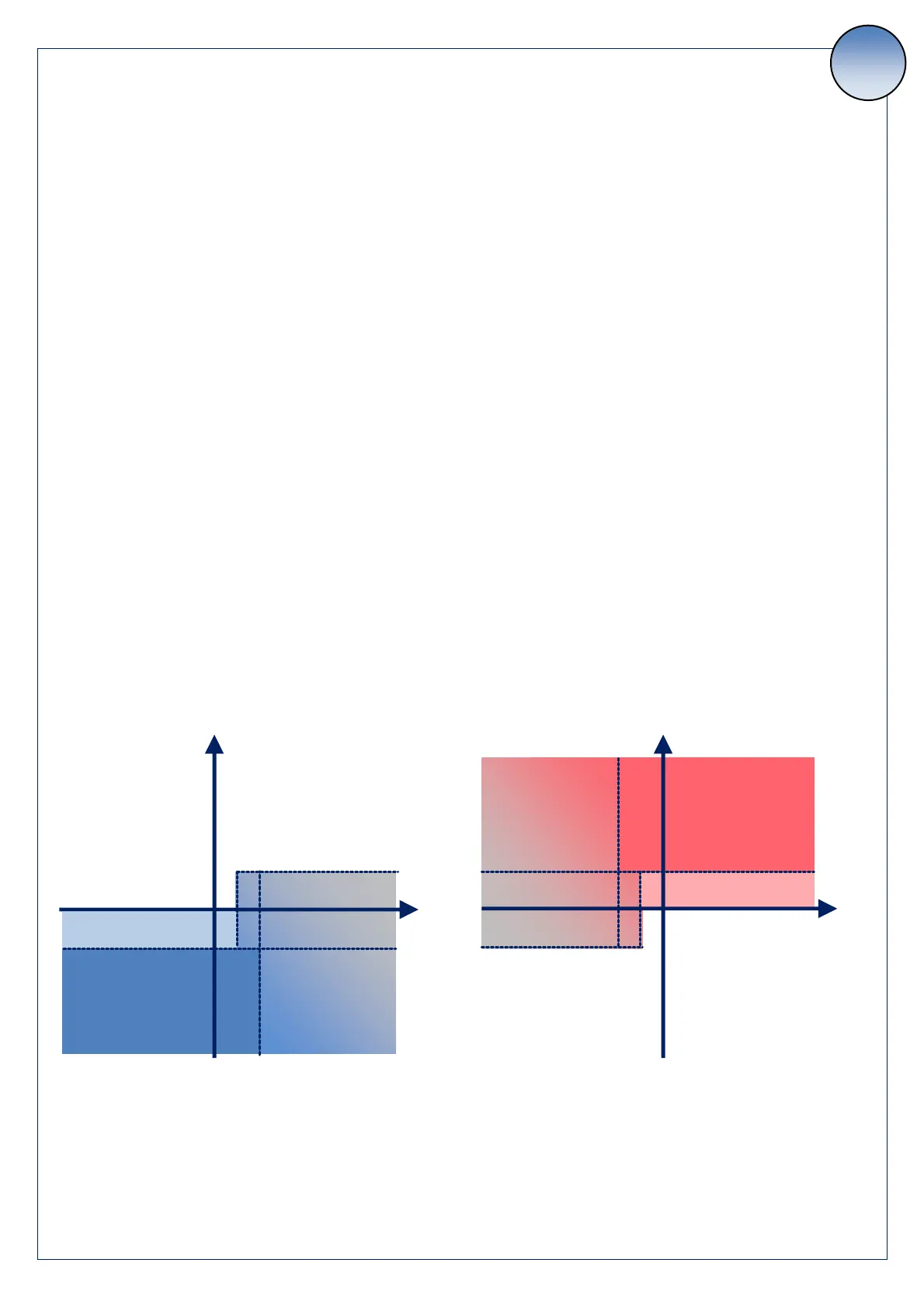

Nei seguenti diagrammi viene illustrata la logica di controllo estiva - invernale
Caldo
Logica a caldo
Ventilazione
+
= 2°C
Tsp-Te
Tsp-Treg
Logica a freddo
Ventilazione
By-pass
+ By-pass
Freddo
= 2°C
Tsp-Te
Tsp-Treg
Modulazione freddo
Figura A

By-pass
Modulazione freddo
+
Modulazione caldo
Ventilazione
= 2°C
= 1°C
= 1°C
Caldo
Modulazione caldo

+ By-pass
By-pass
= 2°C
Ventilazione
Freddo
By-pass
0.5°C
0.5°C
Treg = temperatura sonda di regolazione (di mandata o ambiente su display remoto)
Tsp = temperatura di set point
Te = temperatura sonda aria esterna
