LMF Clima LCM - 2 Logíca de Controlo

Control Eléctrico LCM Manual De Uso
firmware 0.06 Rev.02 ES 3/ 15
ES
 Selección automática / manual de la velocidad
 Gestión válvula fría
 Gestión válvula caliente
 Gestión pompa fría
 Gestión pompa caliente
 Gestión anticongelación bateria agua
 Gestión resistencia ON-OFF
 Gestión filtro sucio
 Gestión ventilación con sonda CO
2
 Gestión ventilación con 1 o 2 sensores de presión
 Gestión cámara de mezcla
 Gestión cámara de mezcla con sonda CO
2
 Gestión Boost de tecla
 Gestión alarmas
 Post ventilación
 Programación semanal
 ON-OFF remoto
 Entrada digital presencia personas PIR
 Entrada digital alarma de incendio
 Cambio modalidad (caliente/frío) desde la entrada digital
 Termica minima de la temperatura agua caliente
 Display remoto con sensor interno
 BMS protocolo Modbus RS485
2 Logíca de controlo

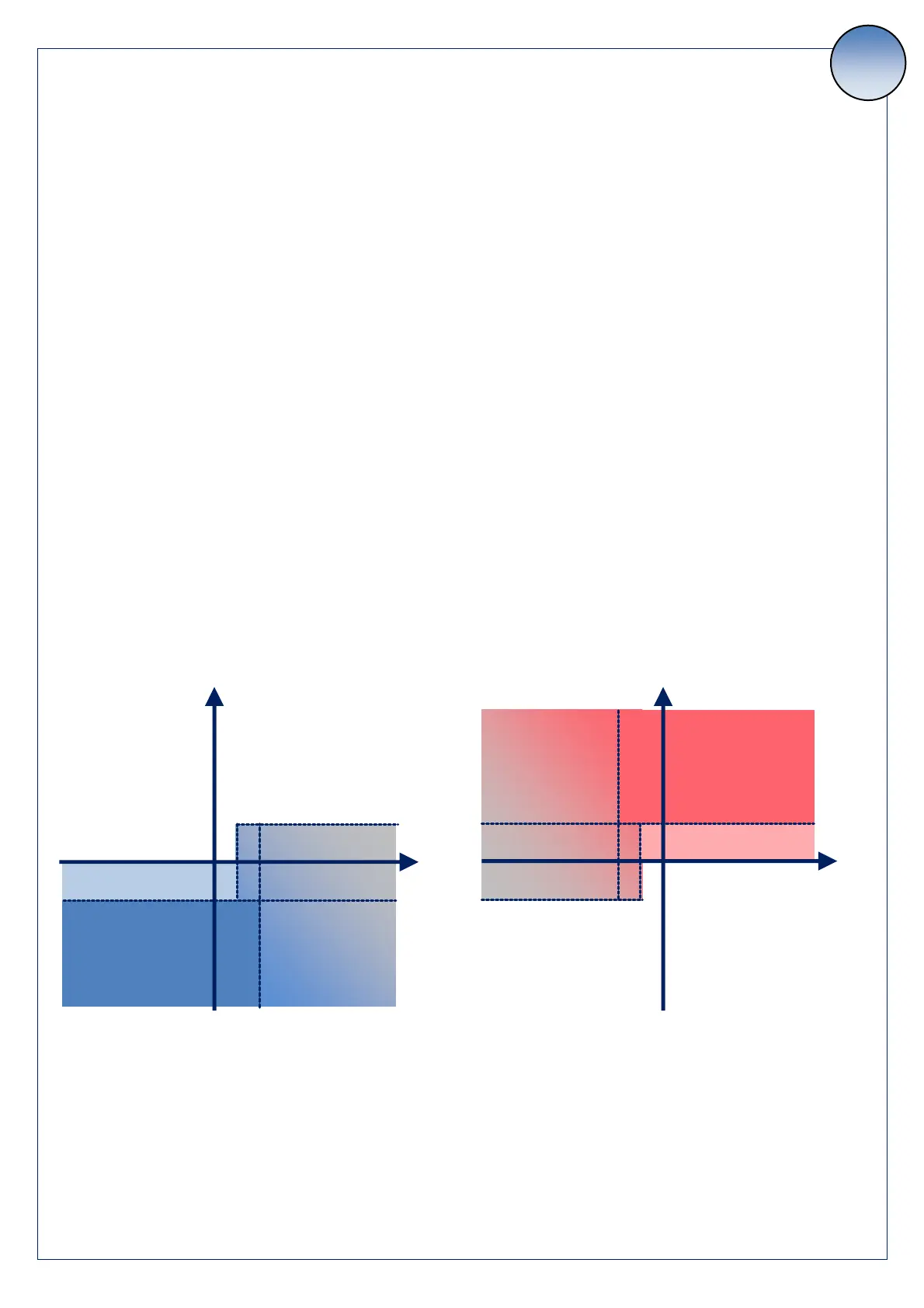

A continuación los esquemas illustran la logíca del control verano-invierno
Calientamiento
Lògica de calientamento
Ventilaciòn
+
= 2°C
Tsp-Te
Tsp-Treg
Lògica de enfriamiento
Ventilaciòn
By-pass
+ By-pass
Enfriamiento
= 2°C
Tsp-Te
Tsp-Treg
modulaciòn de enfriamento
Figura A

By-pass
+
modulaciòn de calientamiento
Ventilaciòn
= 2°C
= 1°C
= 1°C
Calientamiento

+ By-pass
By-pass
= 2°C
Ventilaciòn
Enfriamiento
By-pass
0.5°C
0.5°C
modulaciòn de enfriamento
modulaciòn de calientamiento
Treg = temperatura de la sonda de regolación (de impulsión o ambiente sobre display remoto)
Tsp = temperatura del set point
Te = temperatura sonda aria externa
