Electronic Control "LCM" Benutzerhandbuch
firmware 0.06 Rev.02 DE 9/ 15
DE
6 Regelung Logik
6.1. EIN – AUS Management
Die Anlage kann auf folgenden Wegen EIN / AUS geschaltet werden:
 AUS über den digitalen Eingang, Priorität
 AUS über Tastatur der Fernbedienung:
1) Während Wochenprogramm nicht aktiv ist, ist die Anlage endgültig EIN / AUS
2) Während Wochenprogramm aktiv ist, kann die Anlage vorübergehend ausgeschaltet werden EIN/ AUS bis
zum nächsten Ereignis (in diesem Fall der aktiven Profil blinkt die LED).
Der Sollwert ist der gleiche des letzten Zeitbereichs.
Nach einem Stromausfall startet die Anlage mit dem Wochenprogramm.
 AUS über BMS durch MODBUS
 AUS über Wochenprogramm

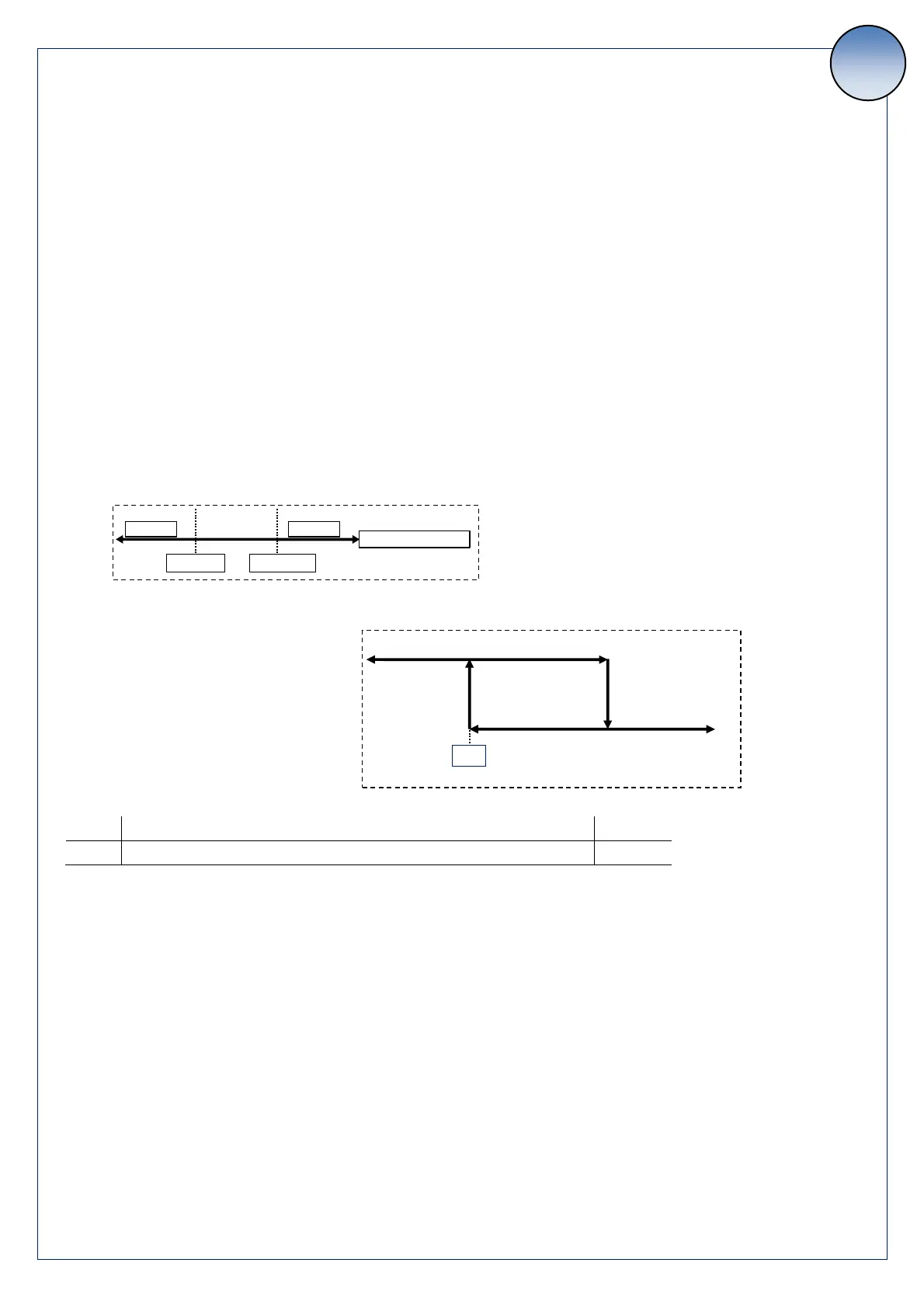

6.2. Umschaltung der Betriebsart Kühlen / Heizen
Betriebsart Kühlen / Heizen kann umgeschaltet werden durch:
 Digital Eingang ( ฀/฀ ฀/฀ ฀= 2)
 Fernbedienung
 BMS durch MODBUS
 Automatisch mit Abluft Temperaturfühler ( ฀/฀ ฀/฀ ฀= 1)
 Automatisch mit Frischluft-Sensor ( ฀/฀ ฀/฀ ฀= 0)
Wenn Te <  = Heizbetrieb
Wenn Te > + = Kühlbetrieb
 (passwort) 1
 ฀฀
฀
Frischluft Temperatur-Sollwert für die automatische Umschaltung
15.0°C
฀
Differenz für Sommer-/ Winterumschaltung
10.0°C
6.3. Mischkammer (Mixbox)
Wenn eine Mischkammer bei der Anlage vorhanden ist, ist es notwendig den Parameter ; einzustellen, die
Rückführung der Abluft wird in folgenden Fällen aktiviert.
Anfahren der Anlage im Heizbetrieb nach Zeit (Parameter )
6.4. Frostschutz Wassertasche
Alarm und Fehler nur im Heizbetrieb aktiv, wenn elektrisches Vorheizregister installiert ist, wird es für eine bestimmte
Zeit aktiviert und versucht die Temperatur vor der Alarmmeldung zu erhöhten.
Wenn der Alarm aktiv ist sind die Lüfter AUS, die Klappen geschlossen, das Ventil geöffnet und die Pumpen sind AN.
Im Falle von Frostschutzfühler Störung:
 Wenn sich die Anlage im Stand-by befindet sind die Ventile geöffnet wenn die Frischlufttemperatur niedriger
ist als der Frostschutzsollwert
 Wenn Anlage AN, wird der Frostschutz über die Temperatur der Zuluft geregelt
Kühlung
Te
Heizung
฀
฀
Te = Außentemperatursensor
Cooling
Winter Set
Abluft Temperaturfühler
Heating
Sommer Set
