Electronic Control "LCM" Benutzerhandbuch
firmware 0.06 Rev.02 DE 3/ 15
DE
1 Funktionen der Steuerung:
Automatik / manuelle Auswahl der Lüftergeschwindigkeit
Kühlung / Umschaltung variable Ventilsteuerung
Heizung / Umschaltung variable Ventilsteuerung
Kaltwasser / Umschaltung Pumpenmanagement
Warmwasser / Umschaltung Pumpenmanagement
Wassertasche Frostschutzmanagement
EIN AUS der elektrischen Zusatzheizung
Filterdruckschalter Management
Lüftereinstellung mit CO
2
Sensor
Lüftereinstellung mit 1 or 2 Drucksensoren
Mixbox management
Mixbox management mit CO
2
Sensor
Boostfunktion
Alarmmanagement und Diagnostik
Vorlüftung
Zeitschaltprogramm
Fernschalter EIN - AUS
Digitaler Eingang PIR Anwesenheitssensor
Digitaler Eingang für Feueralarm
Heizen / Kühlen Auswahl mit digitalem Eingang
Heisswasserminimalthermostat
Fernbedienung mit integriertem Temperatursensor
BMS Modbus protocol RS485
2 Steuerlogik

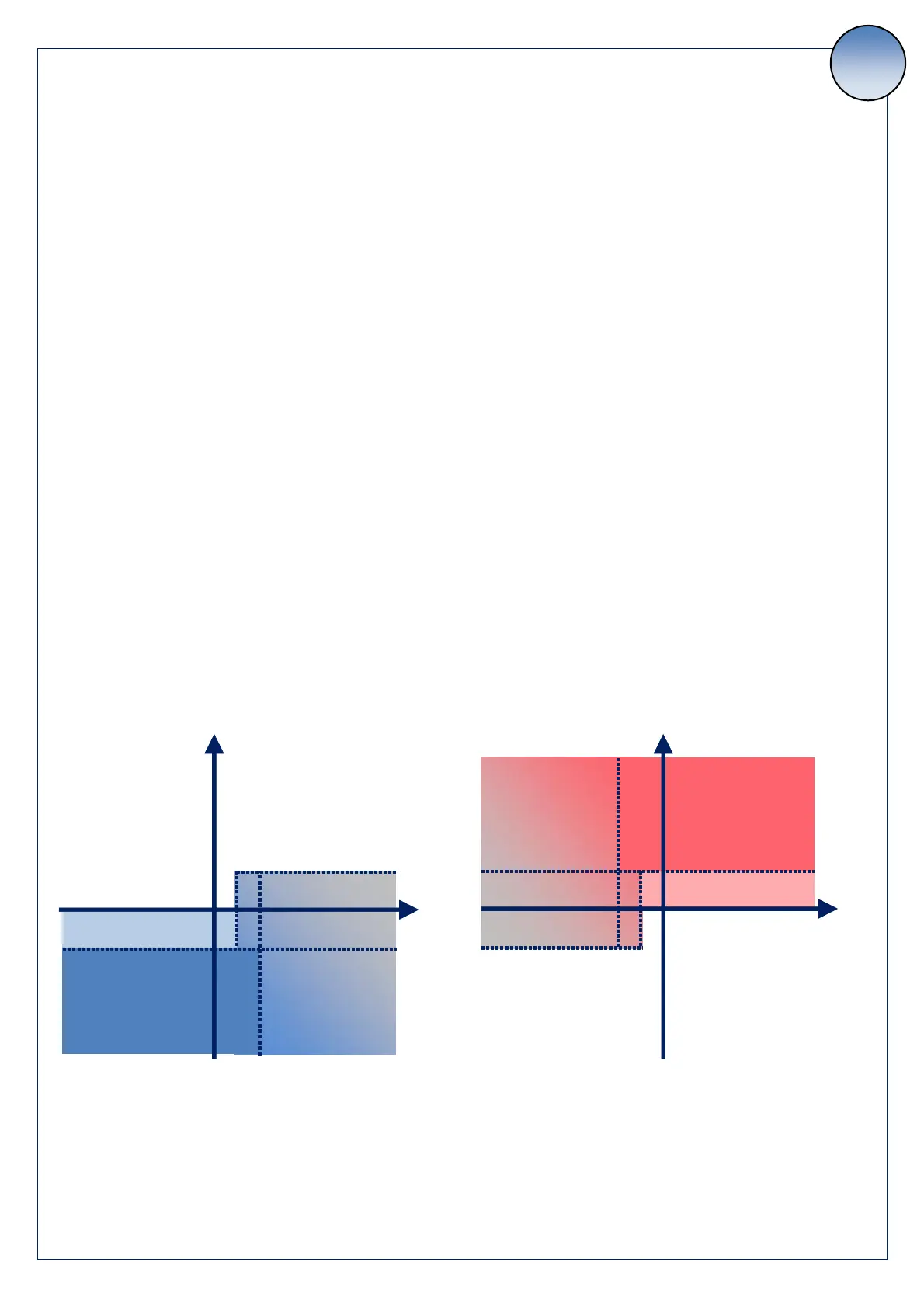

Im folgenden Diagramm wird der Sommer-Winterfall erklärt
Heating
Heating logic
Ventilation
+
= 2°C
Tsp-Te
Tsp-Treg
Cooling logic
Ventilation
By-pass
+ By-pass
Cooling
= 2°C
Tsp-Te
Tsp-Treg
Cooling modulation
Figura A

By-pass
Cooling modulation
+
Heating modulation
Ventilation
= 2°C
= 1°C
= 1°C
Heating
Heating modulation

+ By-pass
By-pass
= 2°C
Ventilation
Cooling
By-pass
0.5°C
0.5°C
Treg = Regulation Temperaturhler (auf Zuluft-oder Raumfühler auf dem Display)
Tsp = Solltemperatur
Te = externer Temperaturfühler
