Electronic Control "LCM" Mode d'emploi
firmware 0.06 Vers.02 FR 3/ 15
FR
1 Spécifications de contrôle :
Sélection automatique / manuelle de la vitesse
Gestion vanne froid / mixte
Gestion vanne chaud
Gestion pompe froid / mixte
Gestion pompe chaud
Gestion hors-gel batterie eau
Gestion résistance ON-OFF
Gestion pressostat filtres
Gestion ventilation avec sonde CO
2
Gestion ventilation avec 1 ou 2 capteurs de pression
Gestion chambre de mélange
Gestion chambre de mélange avec sonde CO
2
Gestion Boost à partir clavier
Gestion alarmes
Post ventilation
Programmation hebdomadaire
ON-OFF à distance
Entrée numérique psence personnes PIR
Entrée numérique alarme incendie
Changement mode (chaud/froid) à partir entrée numérique
Thermique minimale température eau chaude
Afficheur à distance avec capteur interne
BMS protocole Modbus RS485
2 Logique de contrôle

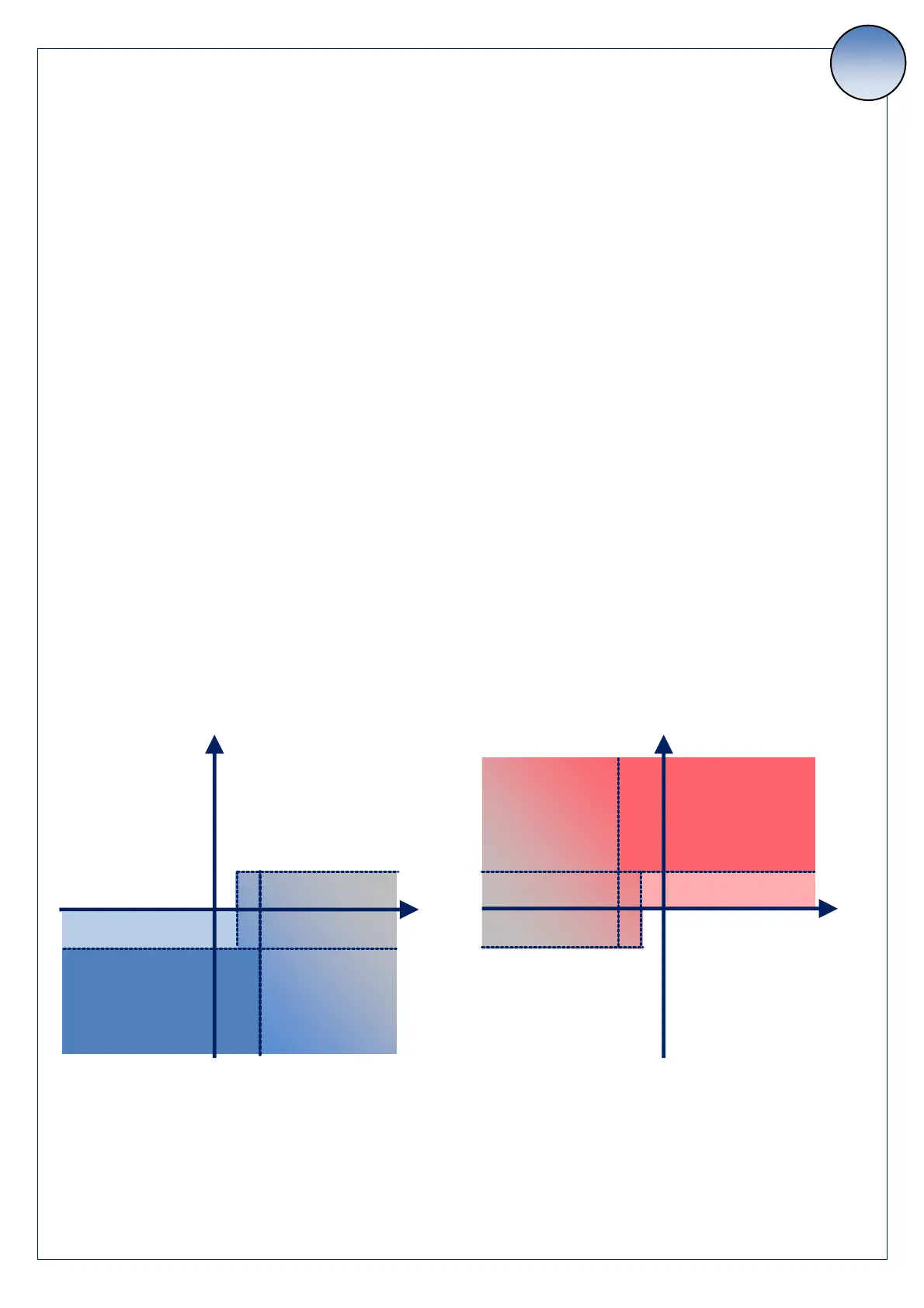

Les diagrammes suivants illustrent la logique de contrôle été-hiver
Chaud
Logique à chaud
Ventilation
+
= 2°C
Tsp-Te
Tsp-Treg
Logica a freddo
Ventilation
Déviation
+ viation
Froid
= 2°C
Tsp-Te
Tsp-Treg
Modulation froid
Figura A

Déviation
Modulation froid
+
Modulation chaud
Ventilation
= 2°C
= 1°C
= 1°C
Chaud
Modulation chaud

+ viation
Déviation
= 2°C
Ventilation
Froid
Déviation
0.5°C
0.5°C
Treg = temrature sonde de régulation (d'alimentation ou ambiante sur afficheur à distance)
Tsp = température de consigne
Te = température sonde air extérieur
