14
IRIS

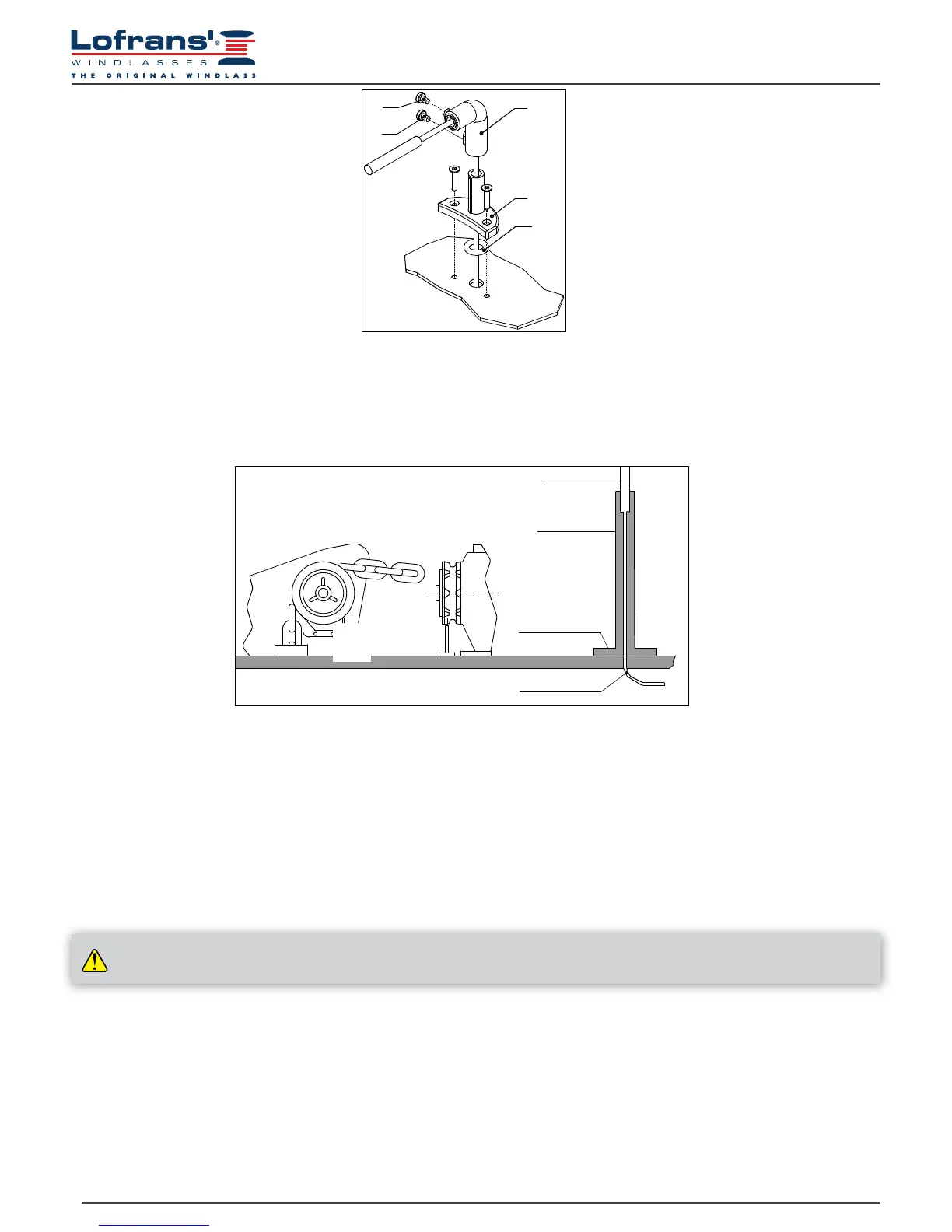

2.4 Montaggio sensore magnetico per salpa ancora ad asse verticale
Praticare nella coperta un foro del diametro di 4 mm (~3/16”) per il passaggio del cavo del sensore. Fissare il Part. A del supporto,
con le due viti a corredo, dopo avere posizionato nella parte inferiore dello stesso la guarnizione OR. Inserire il Part. B, con il sensore
magnetico, sul supporto A e regolarlo in altezza in modo che si trovi in asse con il magnete ssato sul barbotin. Avvicinare il sensore a
circa 3 mm (~1/8”) dal magnete e ssarlo serrando la vite G1. Serrare successivamente la vite G2.
OR
A
B
G1
G2
2.5 Montaggio sensore magnetico per salpa ancora ad asse orizzontale
(vedi Fig. 2A – 2B – 2C)
Praticare nella coperta un foro del diametro di 4 mm (~3/16”) per il passaggio del cavo del sensore. Fissare il Part. A del supporto, con le
due viti a corredo, dopo avere posizionato nella parte inferiore dello stesso la guarnizione OR. Tagliare, con un seghetto, a misura il Part.
C. Il sensore deve essere posizionato a circa 3 mm (~1/8”) dal magnete. Inserire il Part. C, con il sensore magnetico, sul supporto A e
ssarlo utilizzando un collante per materiali plastici (colla epossidica bi-componente) o silicone. Fissare, con lo stesso collante, il sensore
al Part. C
Part.C
Part.A
magnetic sensor
sensore magnetico
Fi g. 2A
Fi g. 2B
Fig. 2C
sensor cable
cavo sensore
2.6 Installazione contametri
(vedi schema elettrico)
Il contametri deve essere posizionato in modo che il display sia facilmente leggibile e non esposto ai raggi solari. La parte posteriore del
contametri deve essere protetta dal contatto di acqua o di umidità. Lo strumento può essere ssato su plance di qualsiasi spessore. Le
viti per il ssaggio devono essere autolettanti con un diametro di 3,5 mm (~9/64”) e aventi una lunghezza massima pari a 10 mm più lo
spessore della plancia. Nella parte posteriore, alla plancia, vi deve essere uno spazio minimo pari a 35 mm (~1”3/8). Inoltre, deve essere
presente un accesso per l’installazione e la manutenzione. Sulla plancia praticare un foro del diametro di 30 mm (~ 1” 3/16), come
indicato, e 4 fori da 4 mm (~5/32”) per le viti di ssaggio del contametri. Tagliare con un tronchese i tre piolini posti sul lato posteriore
dello strumento, posizionare il contametri e ssarlo alla plancia serrando le quattro viti. Qualora sulla plancia sia già presente un foro da
54 mm (2”1/8) non occorre tagliare i piolini posteriori. La guarnizione deve essere interposta tra il contametri e la plancia
STACCARE SEMPRE LA BATTERIA PRIMA DI PROCEDERE L’INSTALLAZIONE.
