Per il collegamento elettrico seguire le indicazioni dello schema allegato. I cavi devono avere una sezione minima di 1,5 mm².
Montare un fusibile di protezione rapido da 4 A (ampere) sul cavo + della batteria. Non utilizzare per l’alimentazione la tensione
proveniente dal gruppo batterie motori. Lo strumento risponde agli standard EMC (EN55022) e deve essere posizionato a una
distanza di:
- 30 cm (~1 Ft) dalla bussola; -50 cm (~1,5 Ft) da apparecchi radio;
- 2 metri (~6,5 Ft) da apparecchi radiotrasmettenti; -2 metri (~6,5 Ft) dal fascio radar.

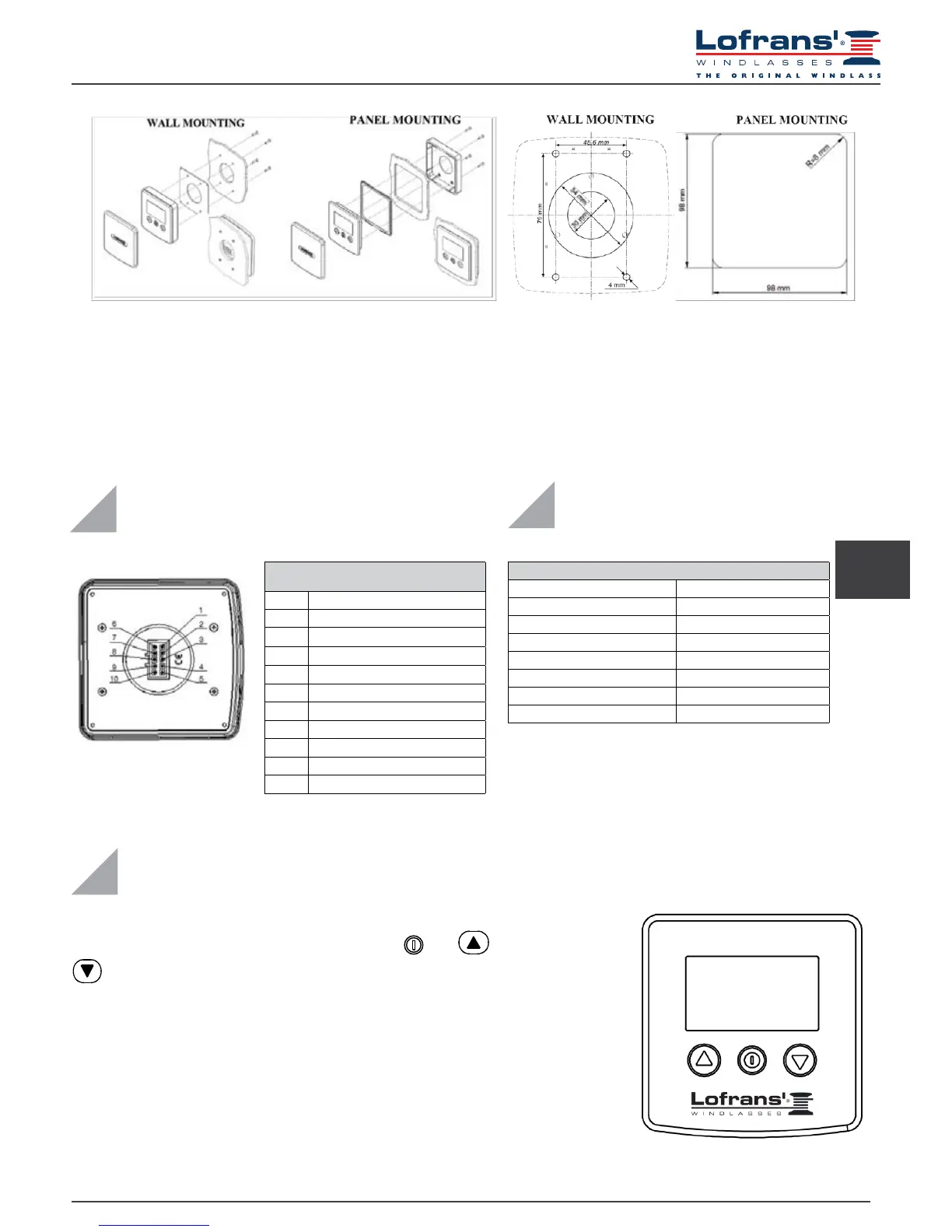

3 IMPIANTO ELETTRICO
10 -POLE REAR CONNECTOR
PIN SIGNAL
1 + battery
2
3 - battery
4
5
6 UP command
7 DOWN command
8
9
10 Magnetic sensor
4 DATI TECNICI
Receiver
Power supply from 12 to 24 Vdc
No-load current intake min. 5 mA – max 40 mA
Protection rating IP67*
Operative temperature -10 : +60
Graphic display 128 x 64 pixels
Max. chain length 999 metres – 999 feet
Size (mm) 110 x 105 x 23**
Net Weight (g) 160**
*Excluding cable connection zone
** without protective cover
5.1 Prima accensione
Il contametri è dotato di un display graco e di tre tasti: (ON), (UP) e
(DOWN). Inoltre, è presente un buzzer che segnala la pressione sui tasti o attira
l’attenzione dell’utilizzatore in particolari condizioni (intervento allarmi). Il tasto ON
accende il display e abilita gli altri due tasti. Deve essere utilizzato per accedere ai
menù di impostazione dei parametri, per selezionare i parametri da modicare e per
confermare i valori impostati. Lo spegnimento dell’illuminazione del display avviene 30
secondi dopo l’ultimo comando dato (tempo di default modicabile – vedi “Tempo
BkLight”). Il tasto UP comanda la salita dell’ancora mentre il tasto DOWN la cala. Al
rilascio di ogni tasto la relativa manovra si interrompe. I due tasti, durante l’impostazione
dei parametri, permettono il movimento all’interno del menù e la variazione del valore
dei parametri.
5 MENÙ
