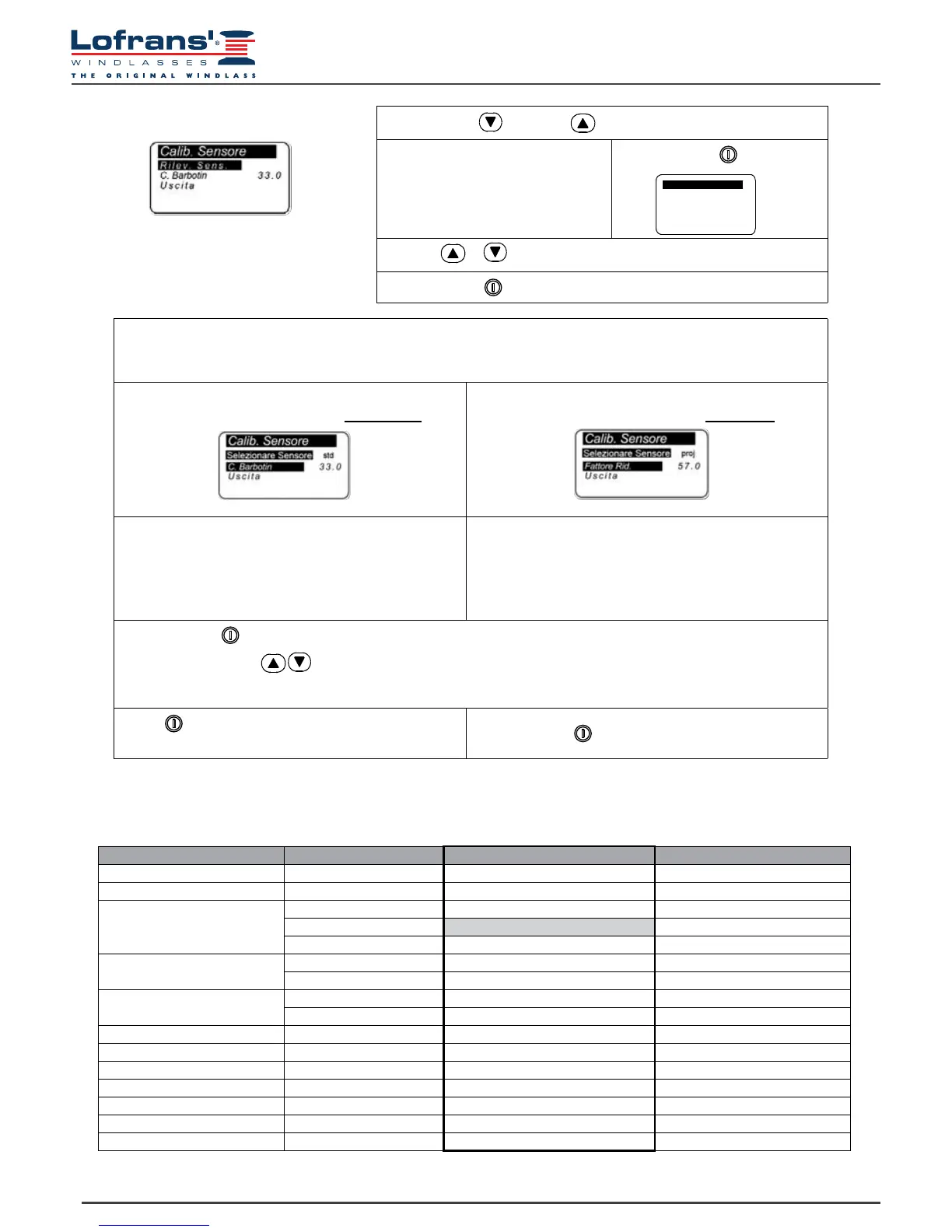

5.7 Sensor calibration menu
UNA VOLTA CHE LA ROUTINE DI “RILEVAMENTO SENSORE” ABBIA INDIVIDUATO UN SENSORE DI TIPO
“STANDARD” PIUTTOSTO CHE “PROJECT” AL SUCCESSIVO INGRESSO NEL MENÙ “CALIB.SENSORE” LE
VOCI DELLO STESSO CAMBIANO IN FUNZIONE DEL SENSORE TROVATO.
Menù sensore Standard e Project serie X..
(sensore e magnete applicati nel barbotin)
Menù sensore Project serie 1000 – 1500 – 2000 W
(sensore e magnete applicati nel motore)
Circonferenza Barbotin
In questa riga si deve inserire la circonferenza del Bar-
botin (in centimetri o pollici). Per calcolare la circonferen-
za utilizzare la Tabella 1. Valore impostabile: centimetri
o pollici. Impostato di default sul valore di 33 cm.
Fattore Riduzione
In questa riga si deve inserire il fattore di riduzione. Per
scegliere il corretto valore da inserire riferirsi alla Tabella 2.
Impostato di default sul valore di 57.
Selezionare con
Impostare il valore con
Confermare con
Uscita
Per ritornare al menù di impostazione.
Confermare con
Utilizzare i tasti (DOWN) o (UP) per spostarsi tra i parametri.
Selezionare Sensore
Selezionare con
Premere o
Confermare con
5.8 Tabella 1 - Sensore Standard e Project serie X..
(sensore e magnete applicati nel barbotin)
Misura catena Numero di rientranze Circonferenza Barbotin (cm) Circonferenza Barbotin (pollici)
6 mm 9 34 13
7 mm 6 25 9
8 mm
6 28 11
7 33* 13
8 38 15
10 mm
5 31 12
6 36 14
12 mm
5 36 14
6 43 17
13 mm 6 46 18
14 mm 5 42 16
3/8” BBB 7 38 15
3/8” HT 6 37 14
5/16” HT 7 36 14
1/2” BBB 6 40 16
1/2” HT 5 40 16
* impostazione dello strumento all’uscita dalla fabbrica
Selezionare Sensore
PROJ
STD
