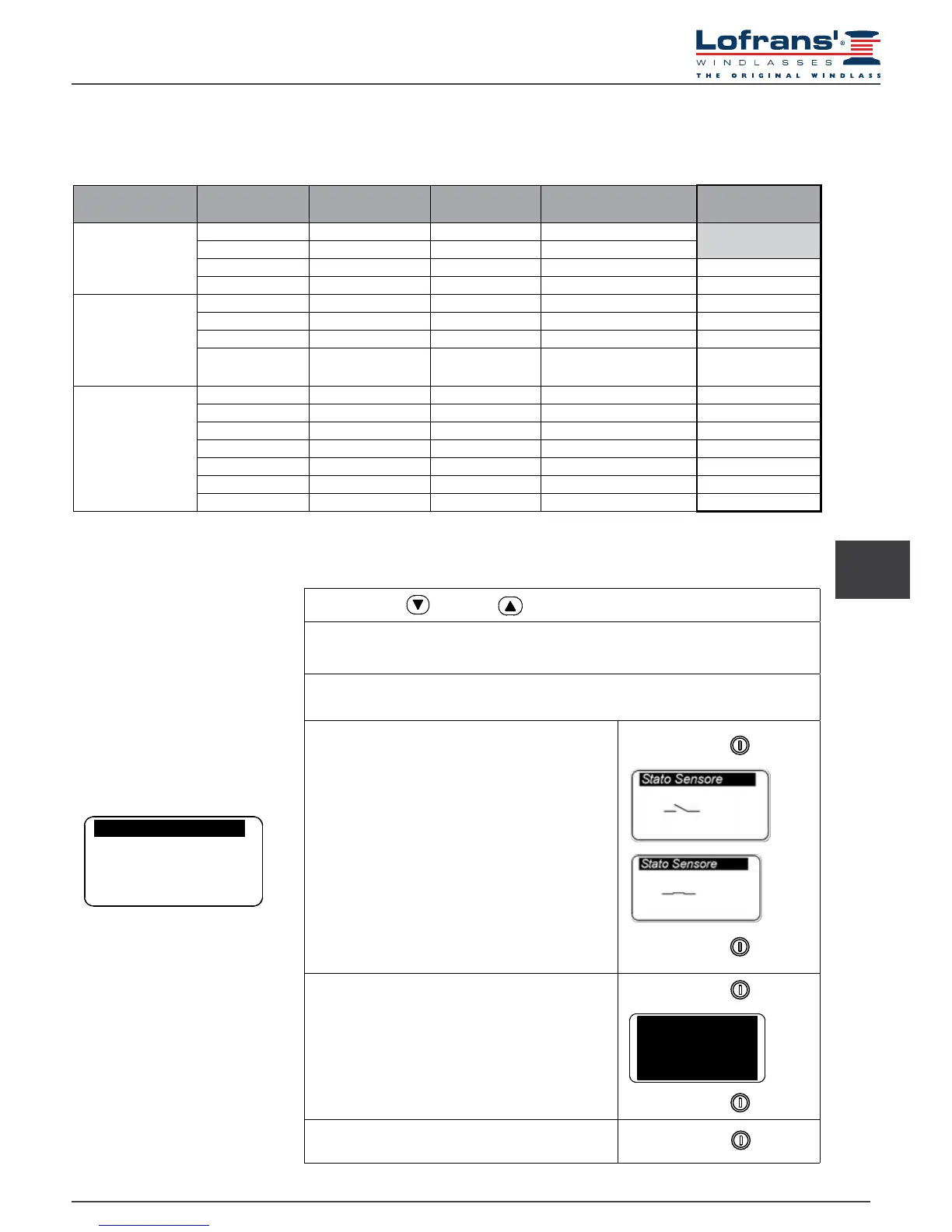

5.9 Tabella 2 - Sensore Project serie 1000 – 1500 – 2000W
(sensore e magnete applicati nel motore)
* impostazione dello strumento all’uscita dalla fabbrica
Modello
Circonferenza
Barbotin (cm)
Rapporto
riduzione
Numero di
rientranze
Misura catena
(mm-pollici)
Fattore
Riduzione
Project 1000
30 1:52 6 8-5/16”HT
57*
30 1:52 5 10 DIN 766
31 1:52 5 10 ISO-3/8”HT 59
34 1:52 9 6 65
Project 1500
30 1:70 6 8-5/16”HT 43
30 1:70 5 10 DIN 766 43
31 1:70 5 10 ISO-3/8”HT 44
36 1:70 5
12 ISO-13 DIN 766-
7/16”HT
51
Project 2000
39 1:75 6 3/8”HT 52
40 1:75 6 3/8”Proof Coil 53
41 1:75 6 10 DIN 766-3/8”BBB 54
44 1:75 7 10 ISO 58
45 1:75 5 14 ISO 60
46 1:75 6 12 ISO-13 DIN 766 61
47 1:75 5 13 DIN 764 63
5.10 Menù Veriche
Utilizzare i tasti (DOWN) o (UP) per spostarsi tra i parametri.
Versione Sw.
Indica la versione del software.
Ore Funz.
Indica le ore di funzionamento del verricello.
Test Sensore
Questa funzione ha lo scopo di vericare lo
stato del sensore:
contatto aperto
contatto chiuso
Selezionare con
Confermare con
Test LCD
Questa funzione accende tutti i pixel del
display permettendone la verica.
Selezionare con
Confermare con
Uscita
Per ritornare al menù di impostazione.
Confermare con
IT
Tests
Test S ensore
Test LCD
Versione Sw
